灯座板条一模三件注塑成型模具结构

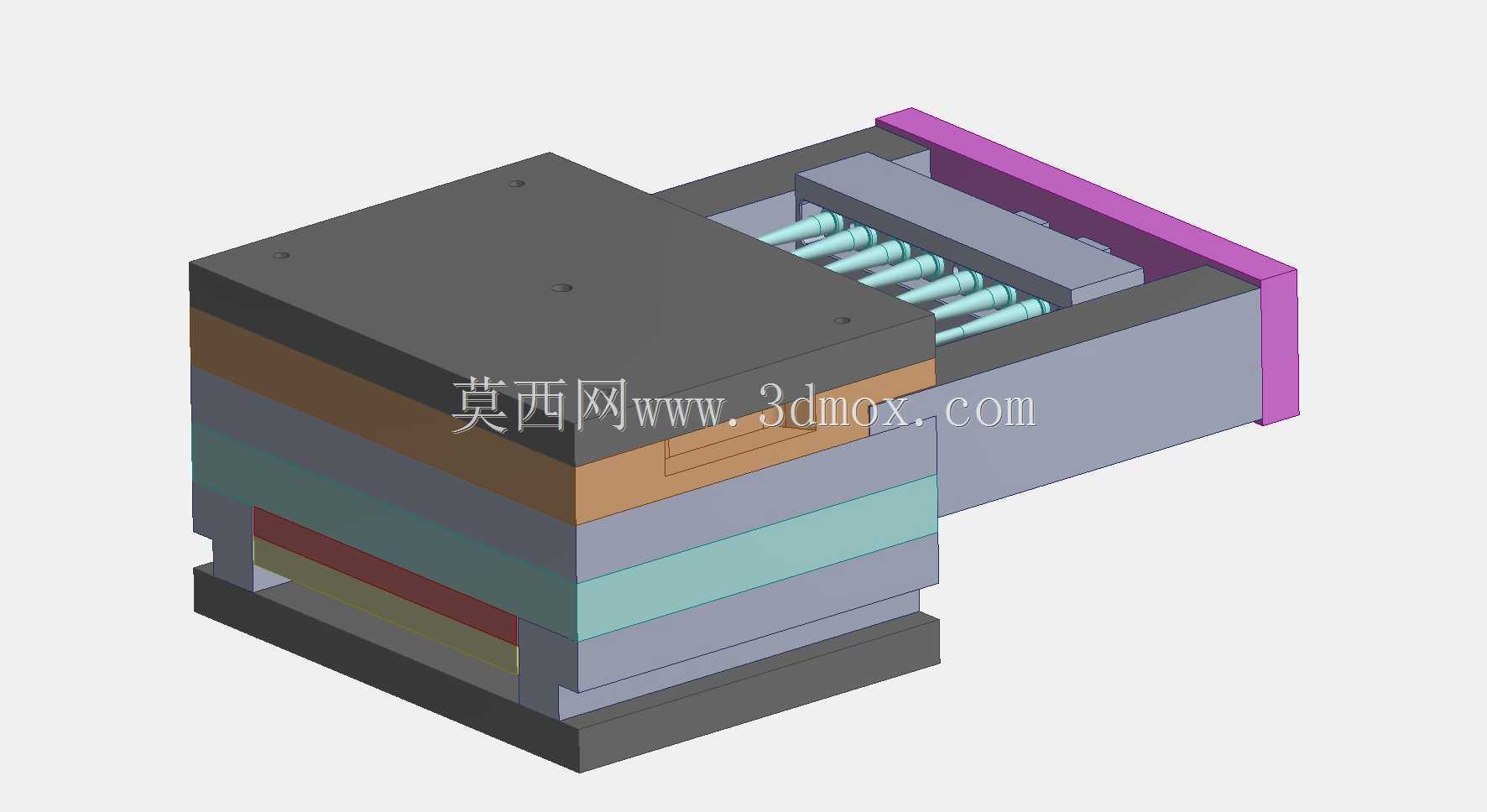

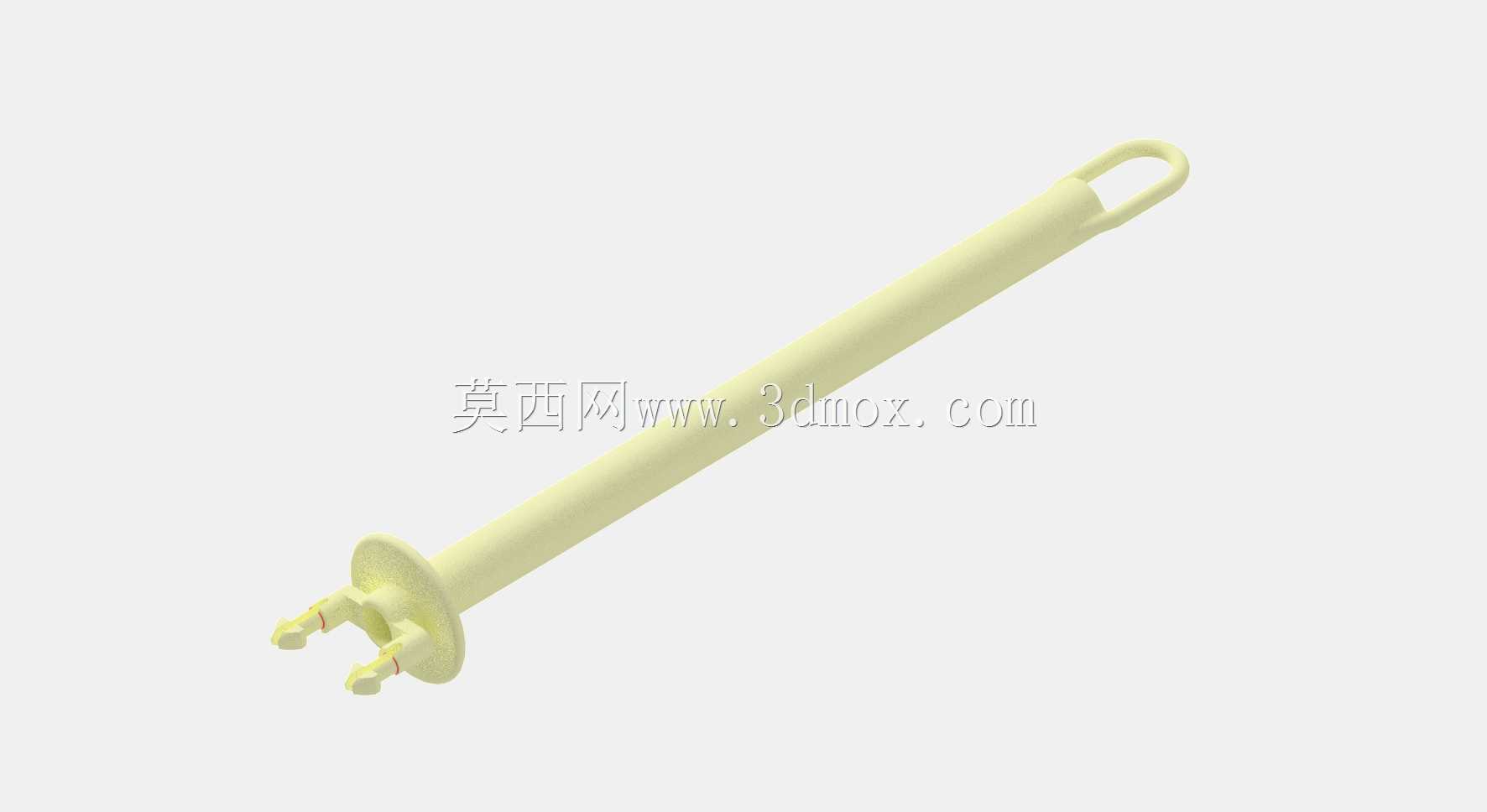

　　这套模具针对照明灯具配套的导电连接条类零件开发，日常应用场景覆盖民用吸顶灯、工业防爆灯座、商用轨道灯的内部接电组件生产，这类板条零件是灯座内部实现电流导通、触点定位的核心结构件，对成型后的尺寸一致性、表面平整度有较高要求，一旦出现翘曲或者飞边，会直接导致灯座装配后触点接触不良，引发通电故障。整套结构采用一模三件的型腔布局，在单循环注塑周期内可同时完成三件板条的成型作业，相比单腔结构能大幅提升单批次生产效率，适配中小批量照明配件的量产需求。分型面采用贴合板条表面轮廓的分离式设计，开模时动定模沿预设分型面分开，不会对板条表面的触点安装位造成拉伤，能保证成型后零件表面无明显合模痕迹，减少后续去飞边、打磨的工序量。从结构布局来看，

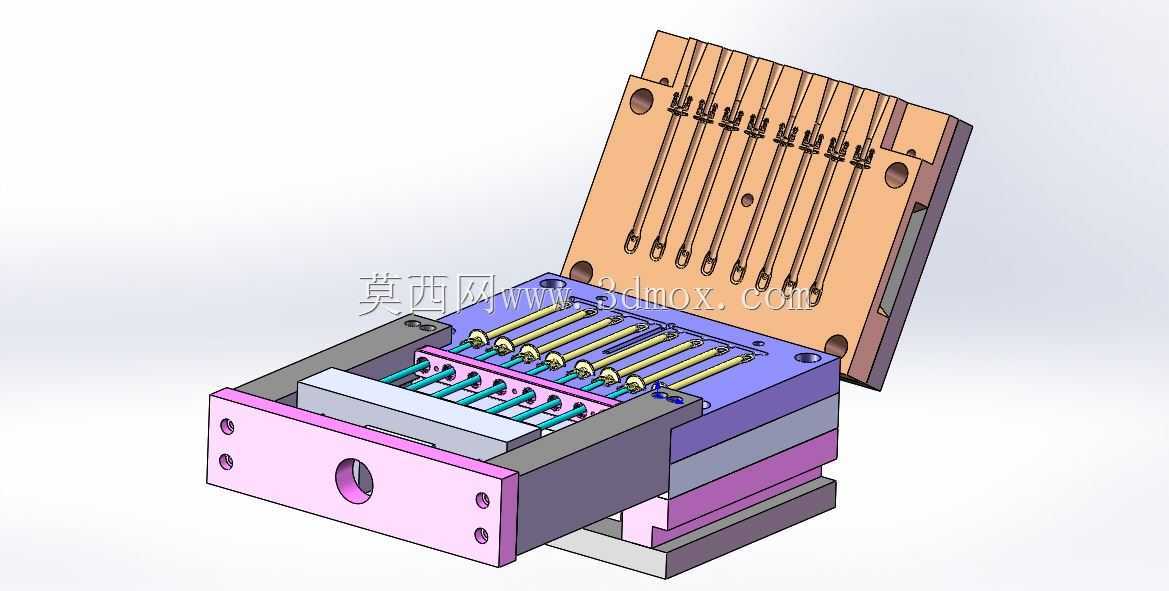

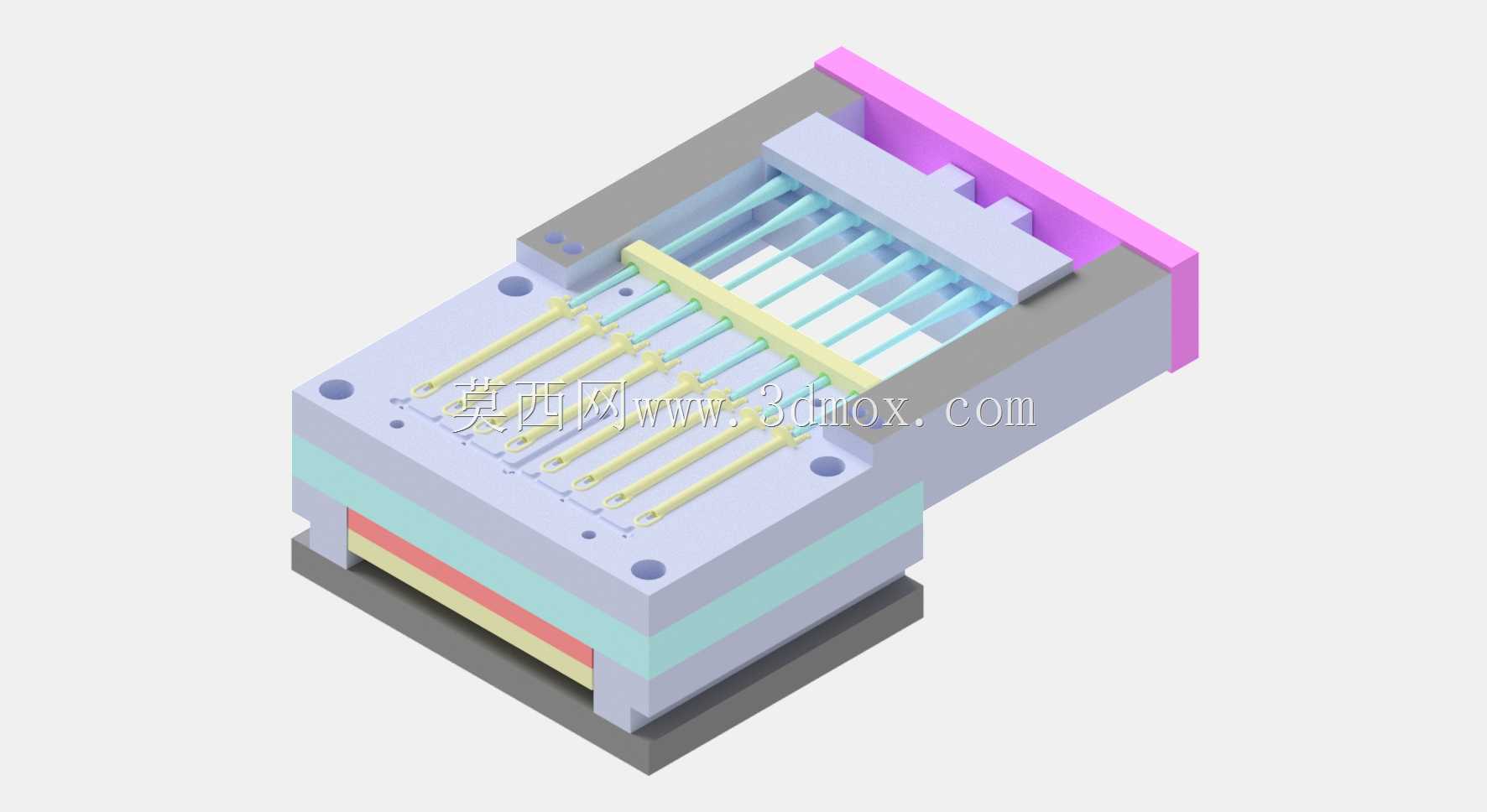

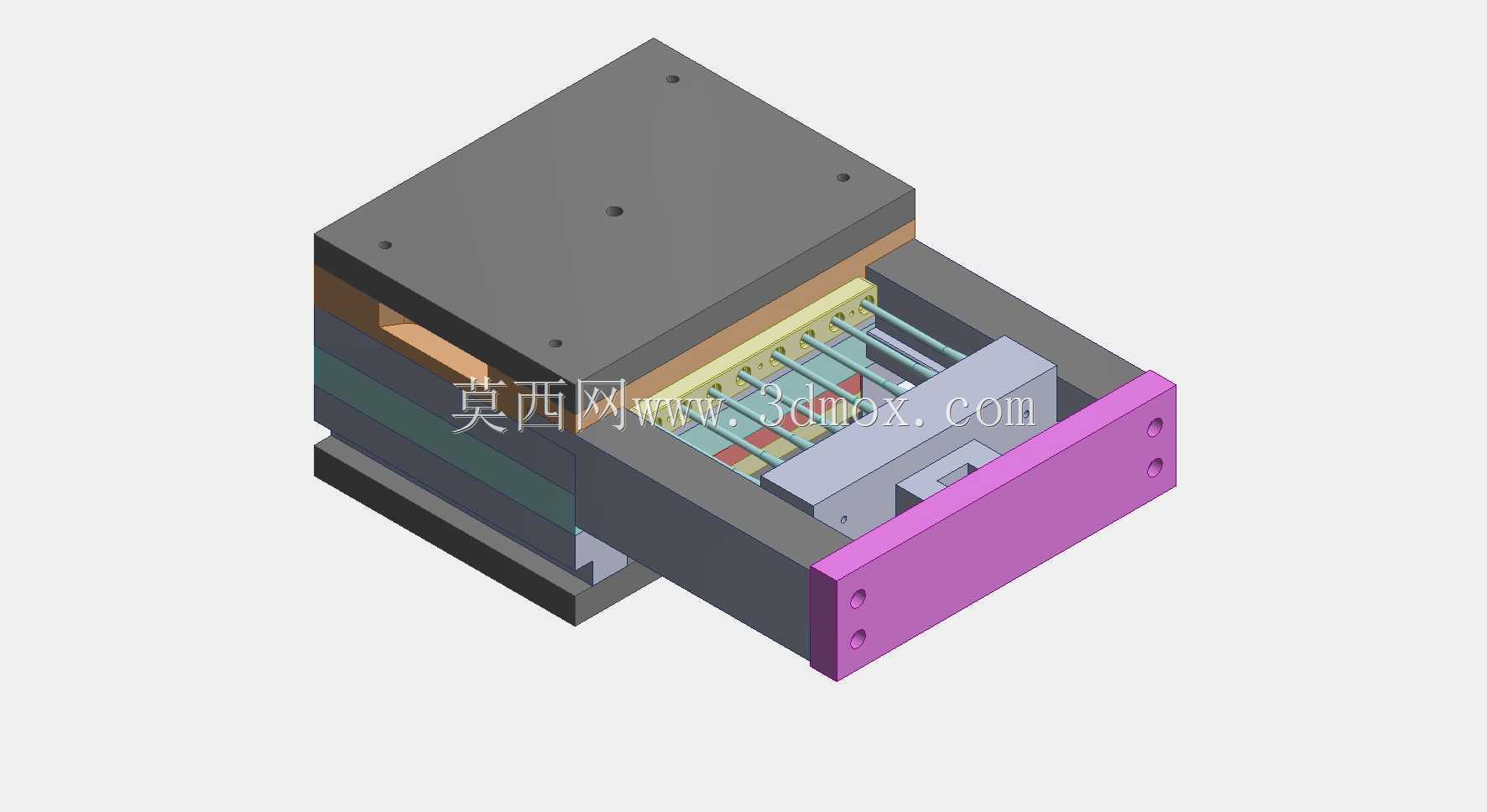

　　定模侧设置了对应板条细长杆状结构的成型镶件，镶件采用分体式加工，后续如果出现局部磨损或者型腔损坏，可单独更换对应镶件，无需报废整套模架，能有效降低生产维护成本。动模侧设置了顶出机构，顶杆位置对应板条的非装配面，避免顶出痕迹影响后续零件与灯座壳体的装配贴合度，同时顶出行程经过匹配计算，开模后零件可顺利脱落，不会出现卡滞在型腔内的情况。模架采用标准模胚改制，整体安装尺寸适配常用的卧式注塑机装夹参数，定位圈、浇口套的尺寸符合通用注塑机的对接标准，无需额外做安装适配改造即可上机使用。流道采用侧浇口进料，浇口位置设置在板条的非功能端，成型后浇口残留位置不影响零件的装配与导电性能，冷却水路沿型腔周边均匀排布，可保证注塑过程中型腔各区域温度均匀，减少细长型板条件因冷却不均产生的翘曲变形问题。整套结构的导向机构采用导柱导套配合，合模时可保证动定模对位精度，避免出现型腔错位导致的零件壁厚不均问题，适配PP、PC等常用照明配件塑料原料的注塑成型工艺参数范围。
