多接口法兰连接式三通流体控制阀结构

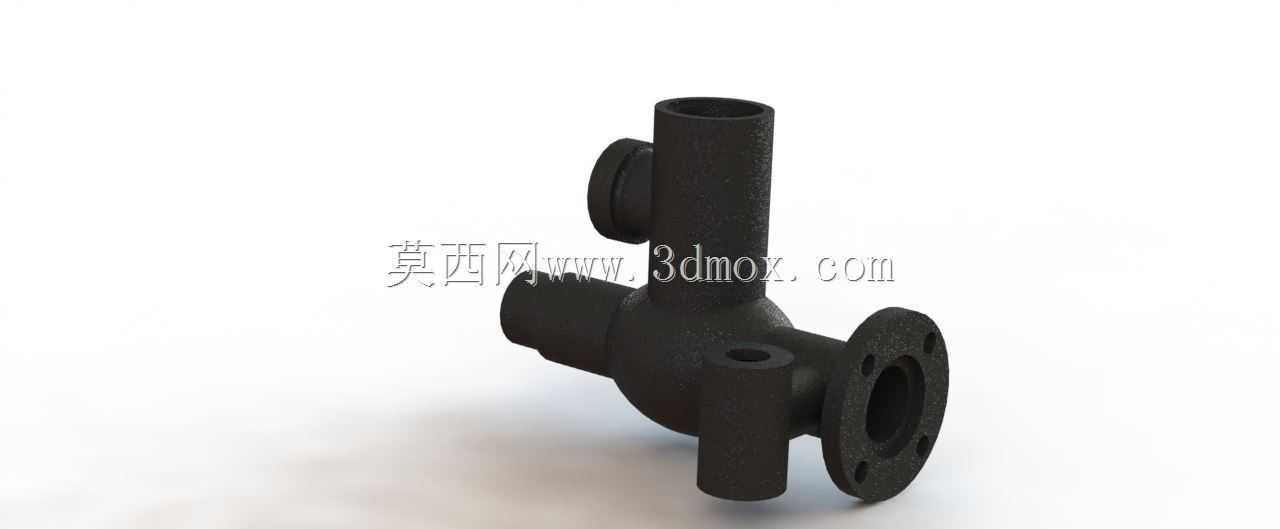

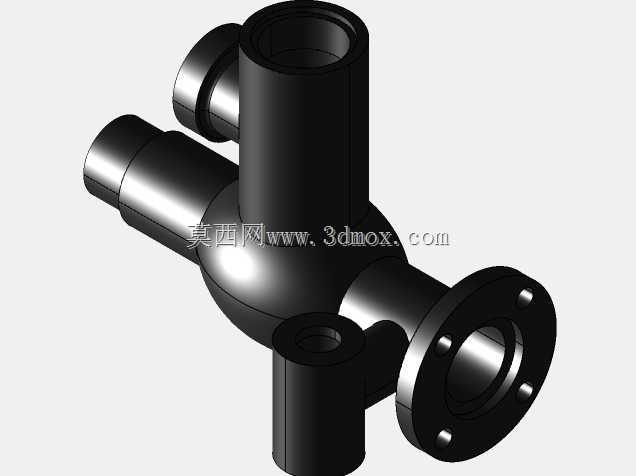

　　这款三通结构的流体控制阀，主要应用在工业流体输送管路系统中，可同时对接三路不同走向的管线，承担介质流向切换、通断控制的核心作用，常见于化工物料输送、市政给排水、暖通循环水、小型液压动力回路等场景，能在不额外增设管路分支接头的前提下，完成单路输入双路输出、或者双路输入单路输出的介质路径调整，减少管路接头数量的同时，也降低了管路系统的泄漏风险点。从结构设计来看，阀体采用一体铸造成型的主体结构，避免了多段拼接带来的强度薄弱问题，主体侧端设置带螺栓孔的法兰连接端，法兰端面的密封面平整度在建模时做了公差适配预留，可匹配标准法兰垫片完成端面密封，适配常规公称压力下的流体输送工况。其余两个接口采用承插式对接结构，

　　可对应不同管径的金属管路或者硬质塑料管路，安装时可根据现场管路走向调整对接角度，适配狭小空间内的管路排布需求。阀体上预留的凸台结构，是为后续加装阀芯驱动组件、压力检测接头预留的安装位，不需要在现场对阀体做二次打孔加工，避免破坏阀体的整体承压强度。设计过程中，首先根据目标工况的额定流量确定了三个接口的通径比例，主通路通径大于侧支路通径，保证主介质通路的压损控制在合理区间，不会因为增设支路影响主回路的介质输送效率。阀体的壁厚按照公称压力的1.5倍安全系数做加厚处理，尤其是法兰与主体衔接的过渡位置，做了圆弧过渡结构，避免应力集中导致的阀体开裂问题，同时在建模时对所有内部流道做了圆角顺滑处理，减少介质在阀体内流动时的湍流、涡旋现象，

　　降低介质流动过程中的噪音和压损。安装边界方面，法兰端的螺栓孔位置严格遵循对应通径的法兰安装标准，现场安装时不需要重新配打法兰螺栓孔，其余两个承插接口的轴向间距预留了足够的管路安装操作空间，方便现场施工时完成管路焊接或者卡套连接作业，阀体底部的支撑柱结构可在安装时作为承重支撑点，配合管路支架固定阀体位置，避免长期运行过程中阀体因为管路振动出现移位、密封失效的问题。整体结构没有冗余的设计部分，所有外部凸台、接口都对应明确的功能需求，建模时的尺寸公差预留也充分考虑了实际加工、装配的工艺可行性，既满足了流体控制的功能需求，也兼顾了现场安装、后期维护的操作便利性。
