周日伞盖注塑模具结构三维设计

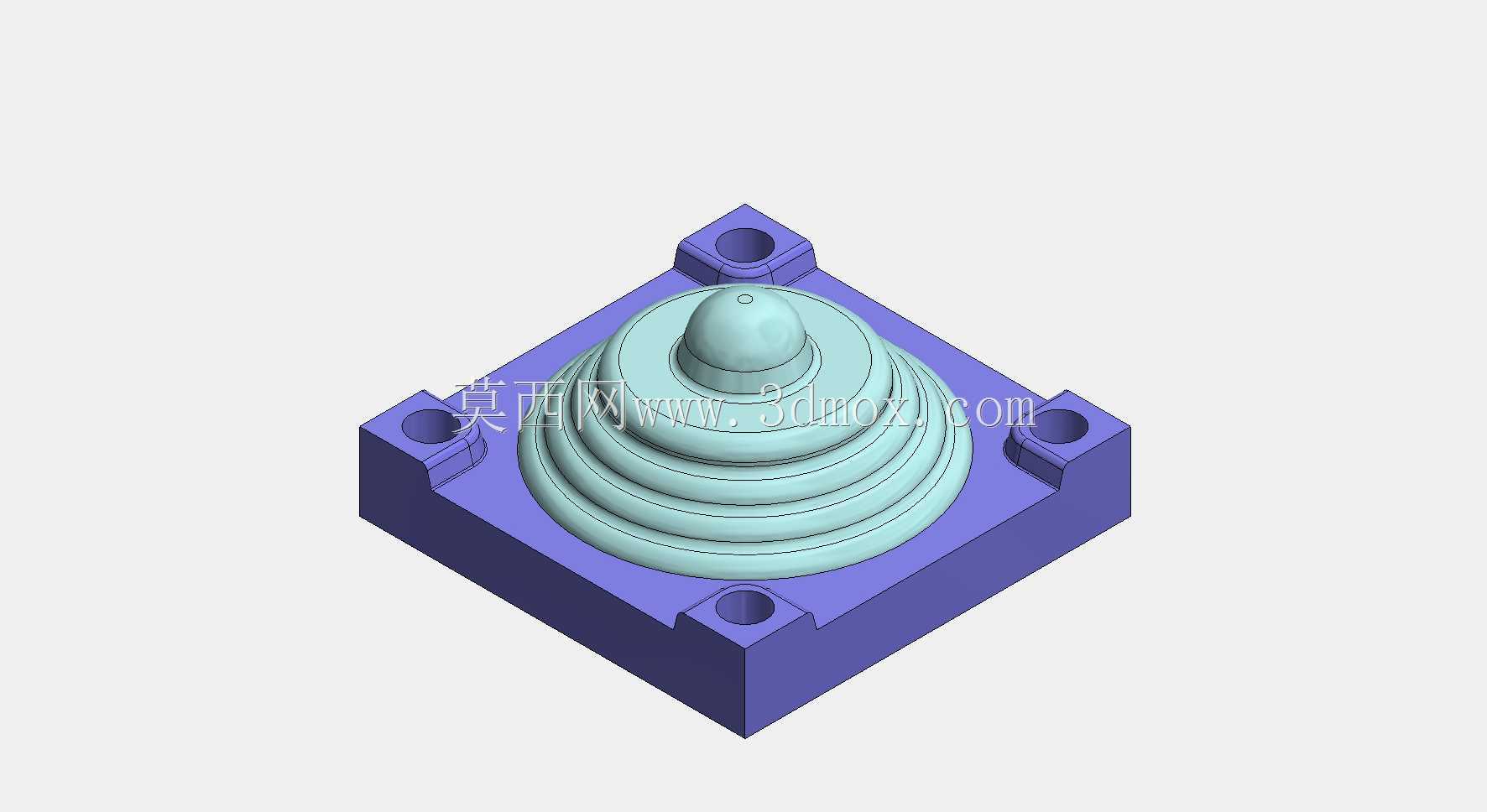

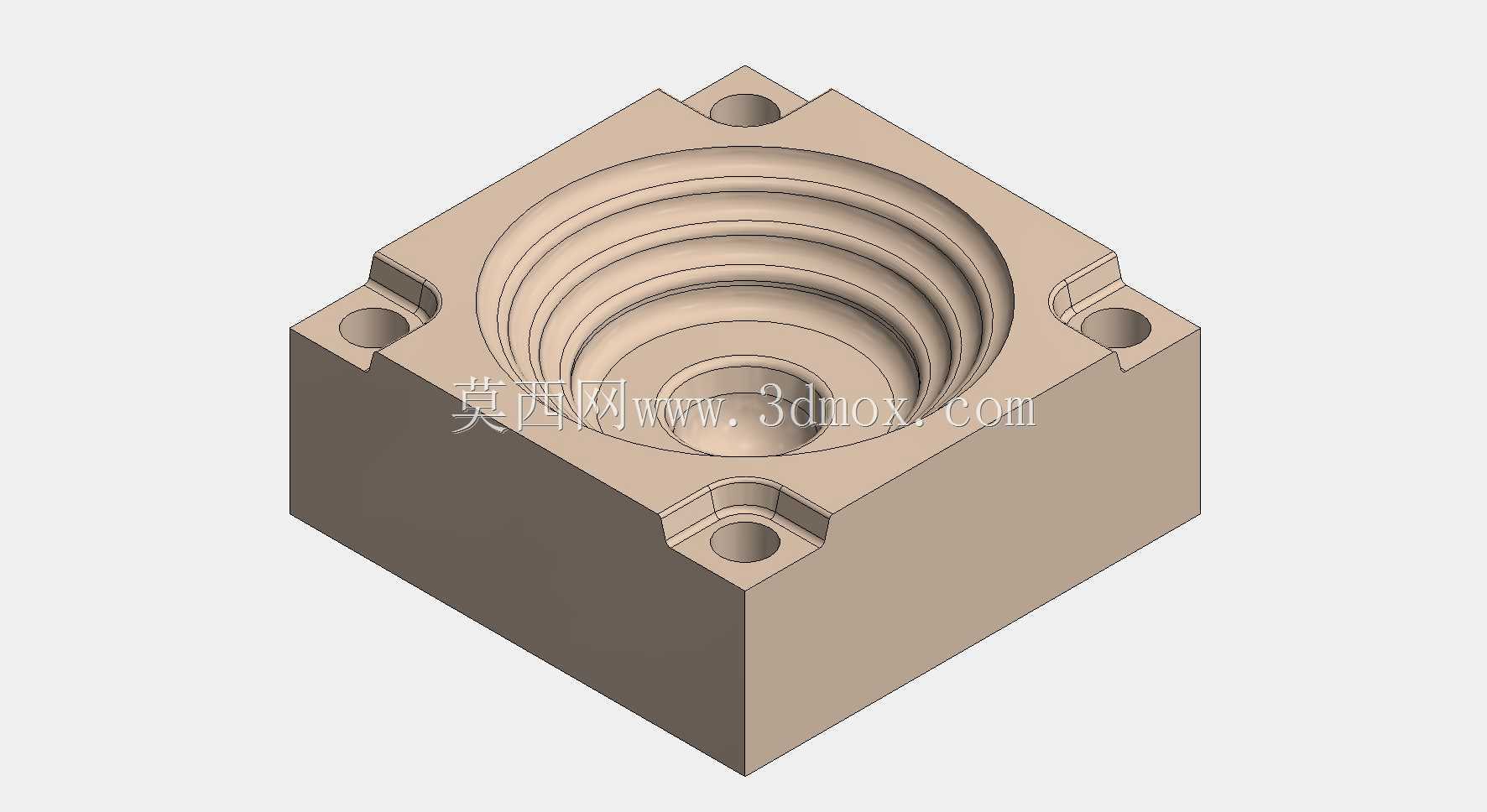

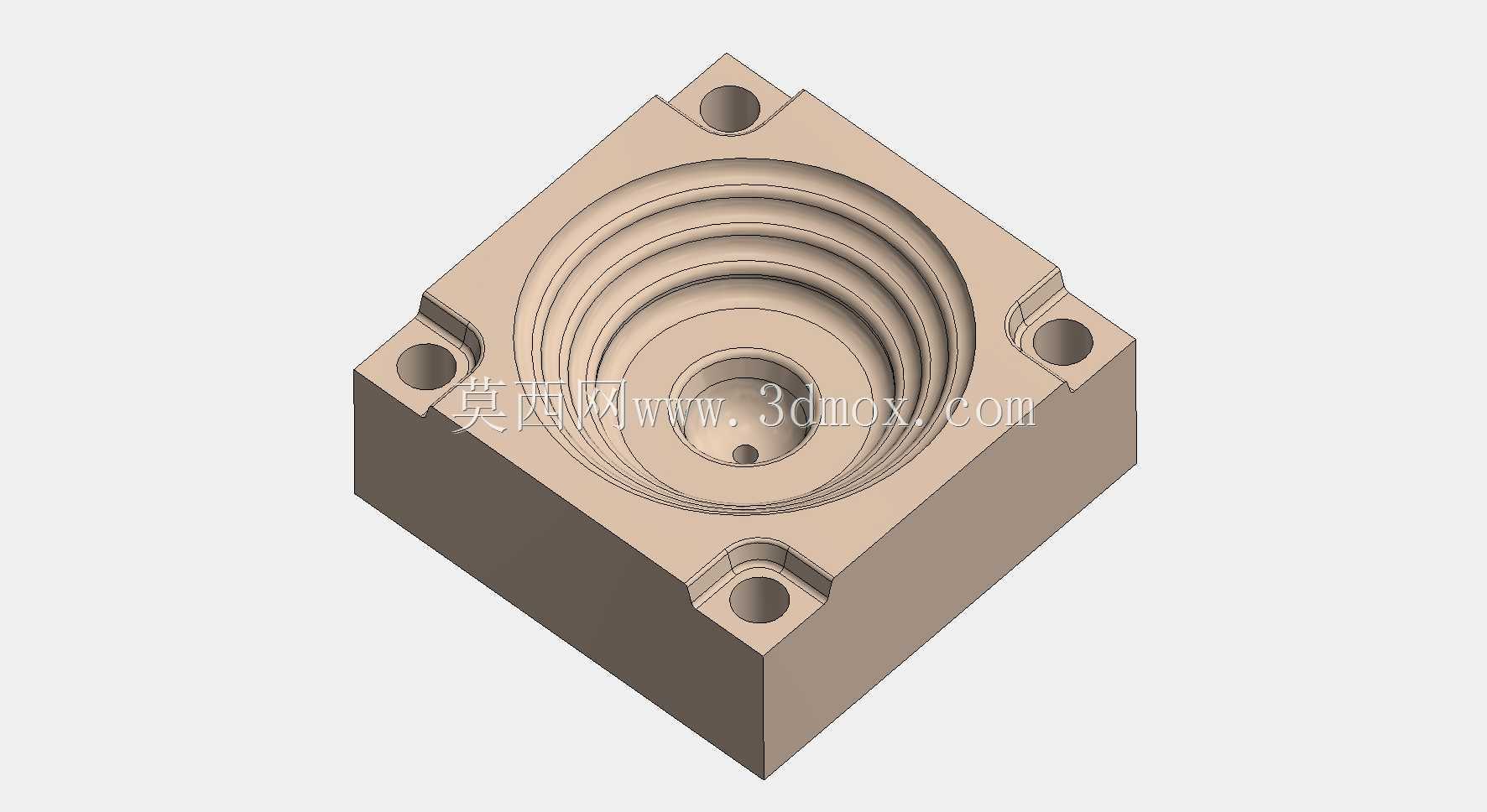

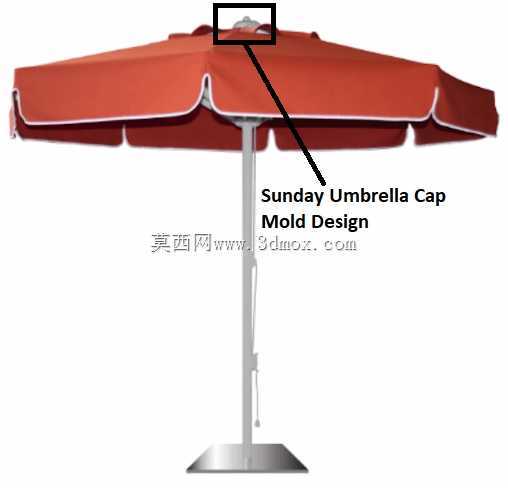

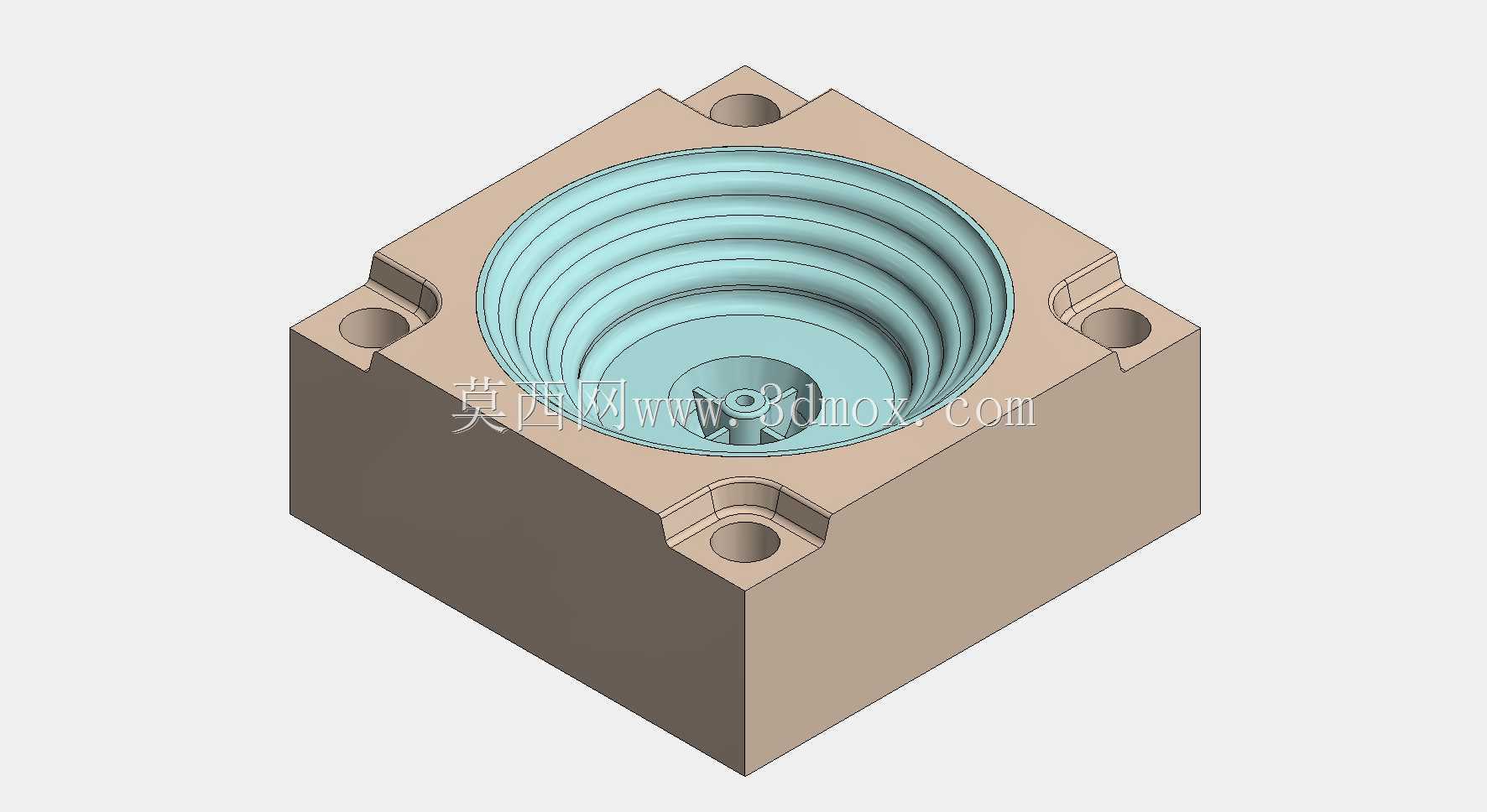

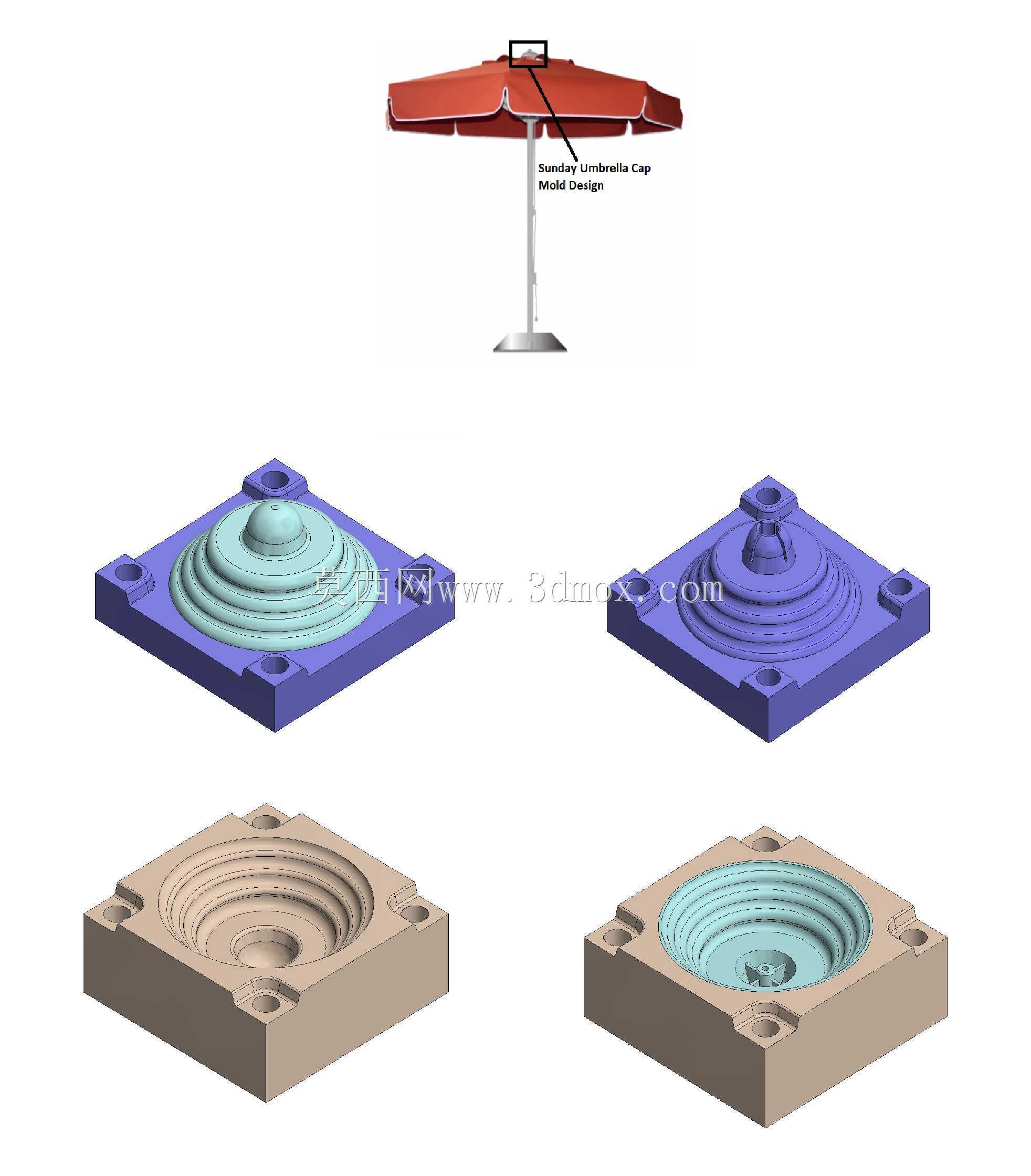

　　这套模具对应户外休闲场景常用的周日伞伞盖部件，属于伞具配件注塑成型的核心工装，主要适配中小型卧式注塑机安装使用，成型后的伞盖部件直接装配在遮阳伞伞杆顶端，承担伞面顶部固定、伞骨端部限位、雨水导流的核心功能，是户外遮阳伞组装环节不可或缺的结构件。从结构设计逻辑来看，整套模架采用标准两板模基础结构，分型面设置在伞盖最大轮廓边缘位置，保证开模后塑件能顺利留在动模侧，配合顶出机构实现自动脱模，无需额外的侧向抽芯结构，因为伞盖整体为回转类曲面造型，倒扣量控制在直顶可强制脱模的合理范围内，能有效简化模具加工工序，降低后续量产的模具维护成本。型腔部分直接在模仁上加工出伞盖的多层阶梯曲面结构，对应伞盖成品表面的环形加强筋造型，

　　这些环形筋位一方面能提升塑件本身的结构强度，避免户外长期使用受紫外线老化、风力冲击出现开裂变形，另一方面也能在注塑充模阶段引导熔融塑料的流动路径，减少熔接痕的产生，保证成型后塑件表面质量均匀，不会出现缺胶、飞边的缺陷。模架四角设置标准导柱导套结构，合模时能保证动定模的同轴度误差控制在0.02mm以内，避免出现型腔错位导致的塑件壁厚不均问题，模仁周边预留的安装槽位可直接适配标准模架的固定要求，无需额外做非标改装，安装时只需将整套模具通过压板固定在注塑机的动定模安装板上，对准注塑机射嘴位置即可完成调试，整体安装边界尺寸适配160吨级标准注塑机的拉杆间距要求，不需要对设备做额外改造。冷却水路采用环形环绕布置，顺着模仁的曲面轮廓走水，

　　保证充模后整个型腔区域的冷却速率均匀，减少塑件的收缩变形量，让成型后的伞盖平面度控制在合理公差范围内，装配时能和伞杆顶端的固定座完全贴合，不会出现装配间隙导致的伞面晃动问题。顶出机构采用均匀分布的顶针布局，顶针位置避开塑件的外观面，全部设置在伞盖内侧的筋位交汇处，顶出时受力均匀，不会在塑件表面留下顶出痕迹，保证成品的外观质量符合户外用品的外观要求。
