多工位O型圈成型开孔模具结构设计

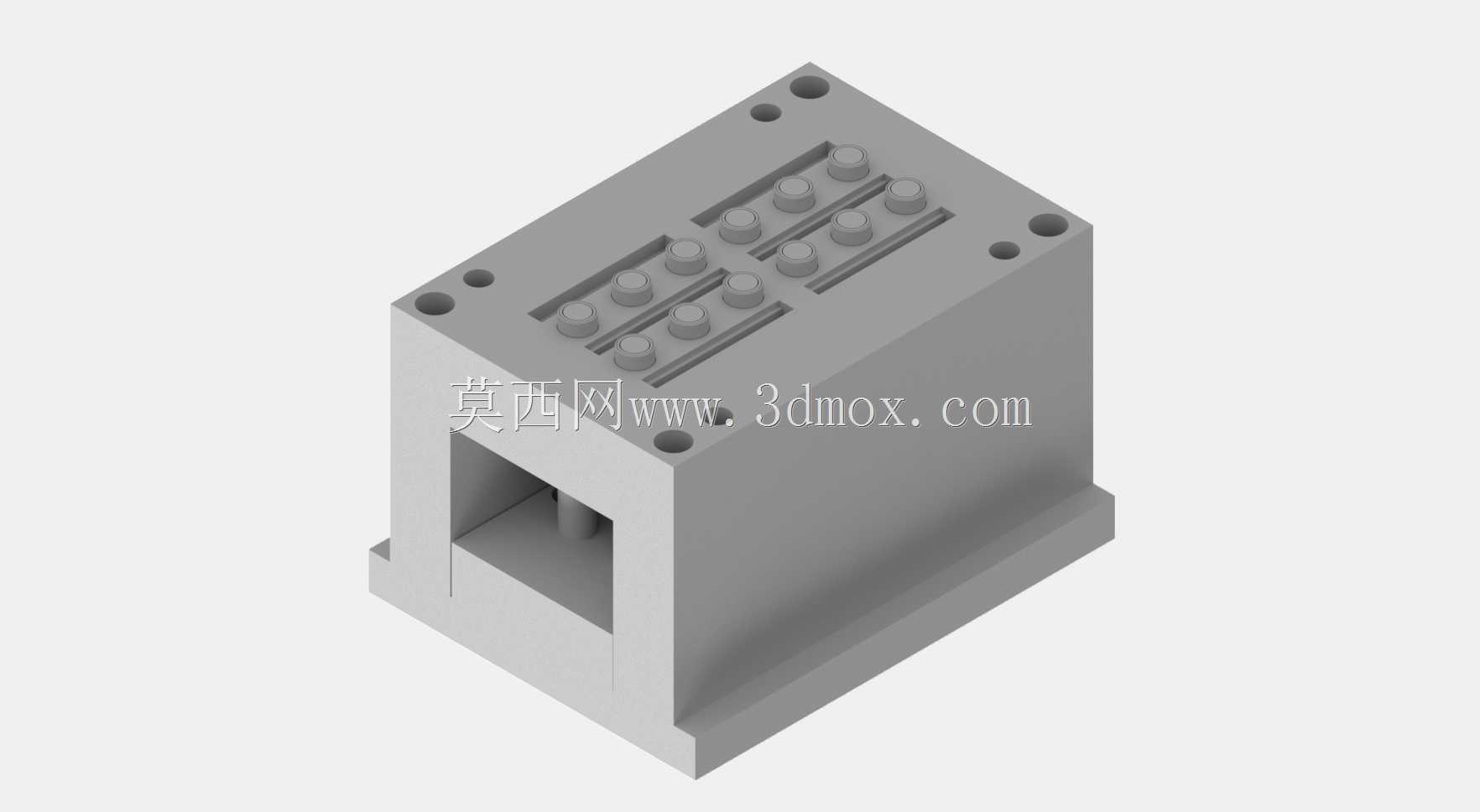

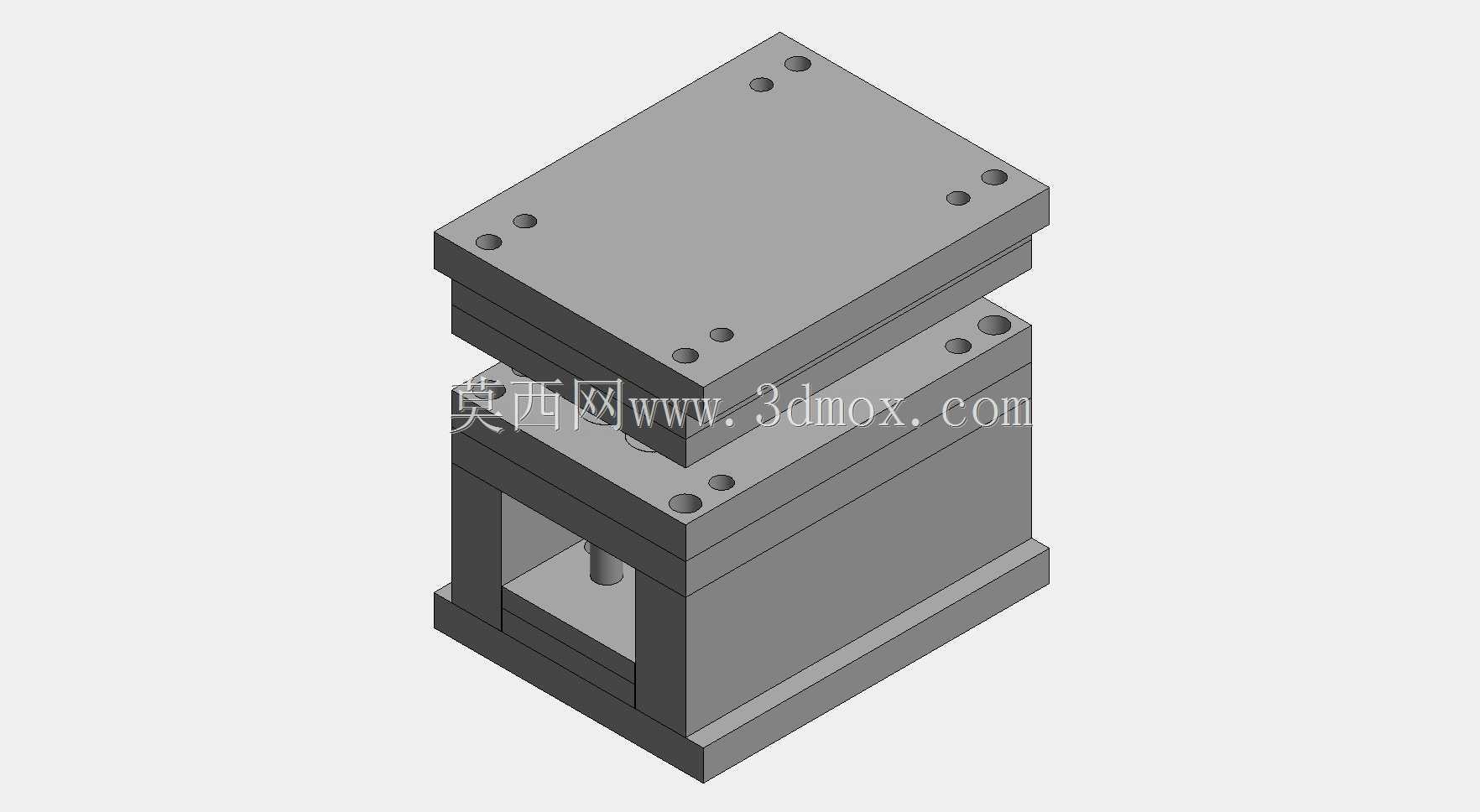

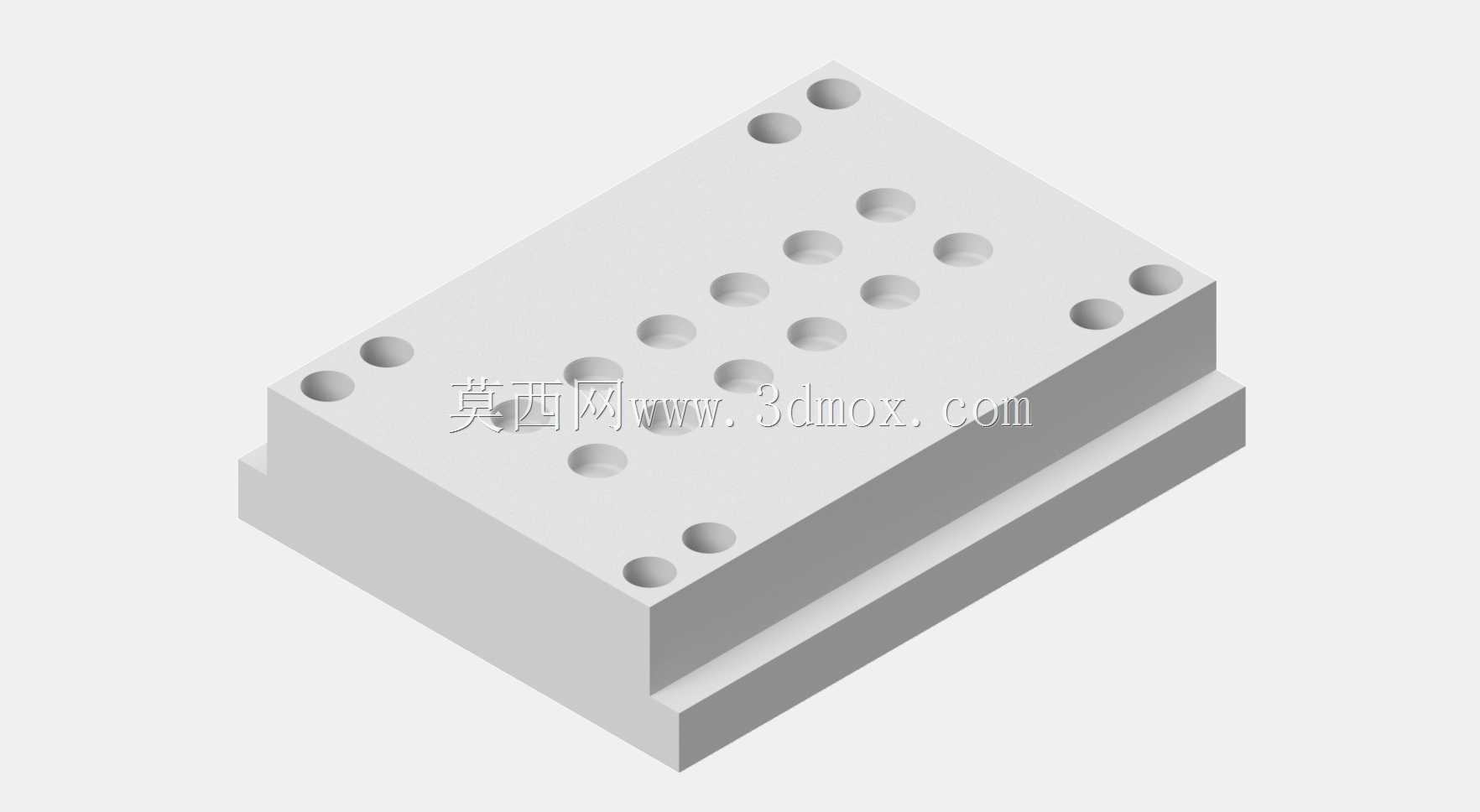

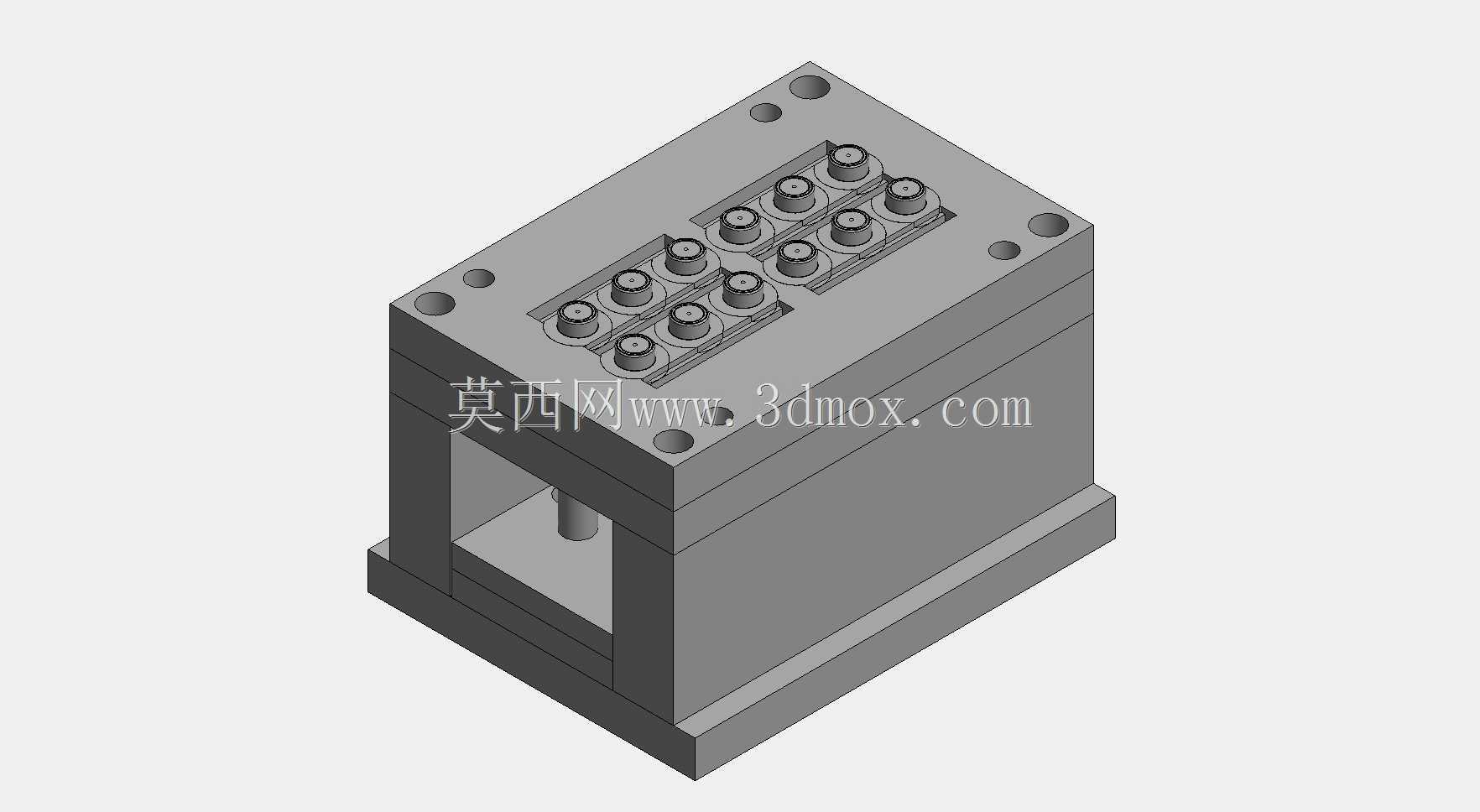

　　这套模具结构主要面向小规格橡胶O型圈的批量硫化成型工序，适配立式硫化机的安装工位，整体采用模架一体式叠层结构，上下模合模导向依靠四角布置的导柱导套完成，合模过程中无偏载错位风险，能保证每一模腔的同轴度公差控制在0.02mm以内。从实际生产场景来看，这类模具多用于液压气动密封件的加工车间，单批次可完成12件同规格O型圈的同步成型，模腔排布采用双列对称布局，流道设计采用平衡式进胶结构，胶料从主浇道进入后通过分流道均匀分配到每个模腔，避免出现个别模腔缺胶、飞边过厚的问题。模具的开孔结构主要集中在上模的成型端面，每个模腔对应设置排气小孔，孔径控制在0.1mm，既可以在合模硫化时排出型腔内的残留空气，避免制品出现气泡、缺料缺陷，

　　又不会因为孔径过大导致胶料溢出形成难以清理的飞边。模架整体采用45号钢调质处理，成型型腔部分采用Cr12MoV模具钢淬火处理，硬度达到HRC58-62，长期生产过程中磨损量极小，能保证O型圈的截面尺寸一致性，满足液压元件密封件的尺寸公差要求。安装边界上，模具整体外形为方正块体结构，四角设置的安装定位孔与硫化机工作台的T型槽位置匹配，安装时无需额外制作转接板，直接通过压板即可完成固定，上下模的开模行程预留了足够的取件空间，开模后制品留在下模腔，操作人员可以快速取件，不会出现粘模问题。设计过程中充分考虑了生产操作的便利性，分型面设置在O型圈的最大截面位置，飞边去除难度低，不会损伤制品的密封面；模腔的表面粗糙度达到Ra0.8，

　　成型后的O型圈表面无需额外抛光处理，即可直接用于液压阀、油缸等元件的密封装配。这套结构的冷却水道采用环绕式布置，在模架内部距离型腔15mm的位置设置循环水路，硫化完成后可以快速降低模温，缩短制品冷却定型时间，提升单批次生产效率。日常维护过程中，只需要定期清理排气孔内的残留胶料，检查导柱导套的润滑情况，即可保证长期稳定生产，适配常规丁腈橡胶、氟橡胶等不同材质O型圈的成型加工需求，成型后的制品尺寸稳定，压缩永久变形量符合密封件的行业使用标准。
