单按钮电子开关注塑模具分层结构设计

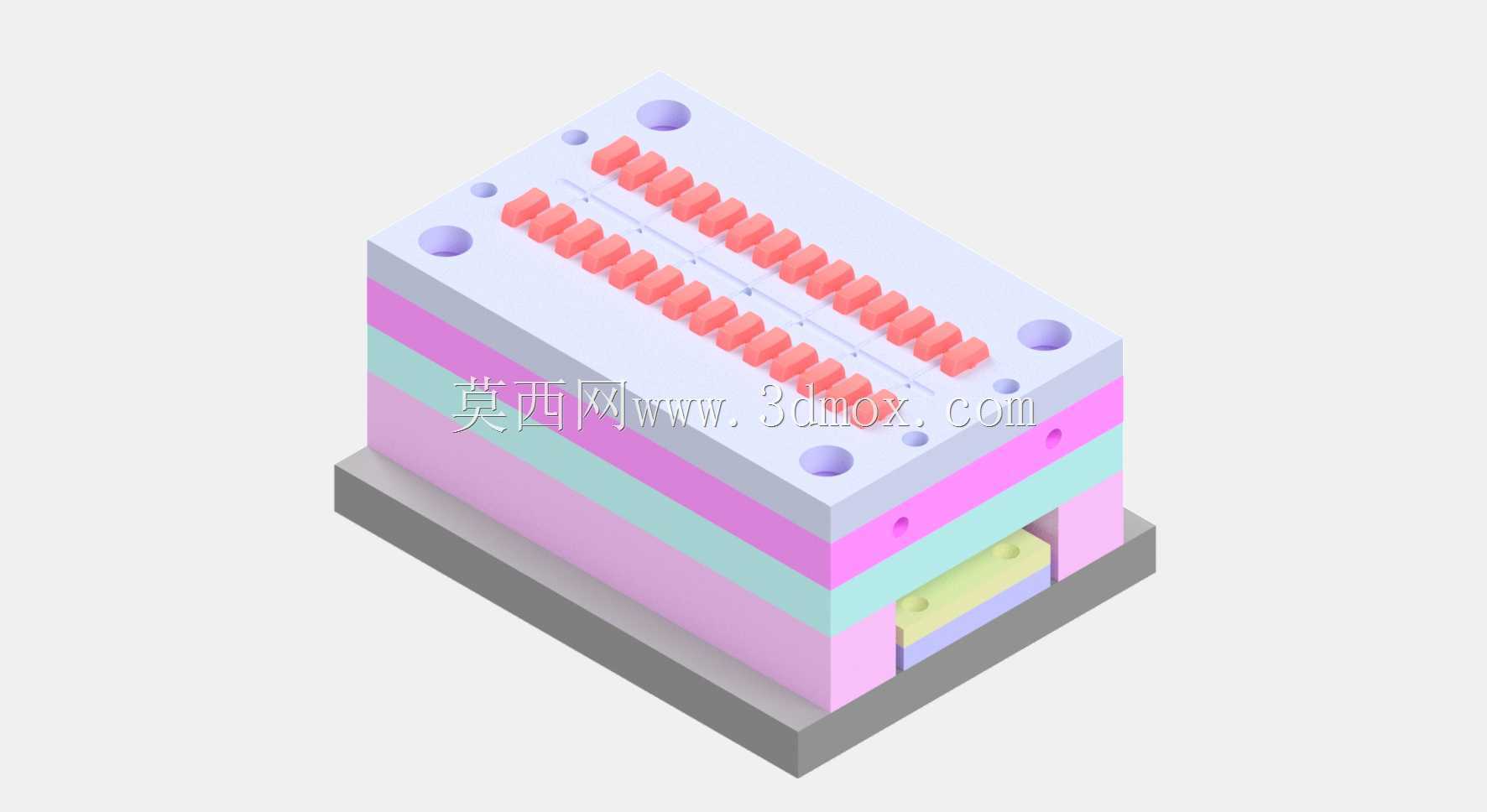

　　这套分层堆叠的模具结构，面向民用及工业电气控制场景下单电子按钮开关的批量注塑生产需求，核心用于成型开关的绝缘基座主体部件，这类部件是按钮开关实现电路通断控制的核心承载结构，需要兼顾绝缘性能、装配精度与长期按压的结构强度。从结构分层来看，整套模具采用多层板叠装设计，从上至下依次设置了定位销孔、型腔成型区、顶出机构预留腔与底部安装基座，紫色圆形定位销均匀分布在模板四角及长边侧，合模时可保证各层模板的同轴度，避免成型件出现飞边、错位等注塑缺陷。中间带多组平行红色成型槽的区域是模具的核心型腔，一次合模可成型多组开关基座的卡槽结构，这些卡槽用于后续装配开关的动触点、静触点与按压回弹部件，槽位的尺寸公差直接影响开关按压行程的一致性，

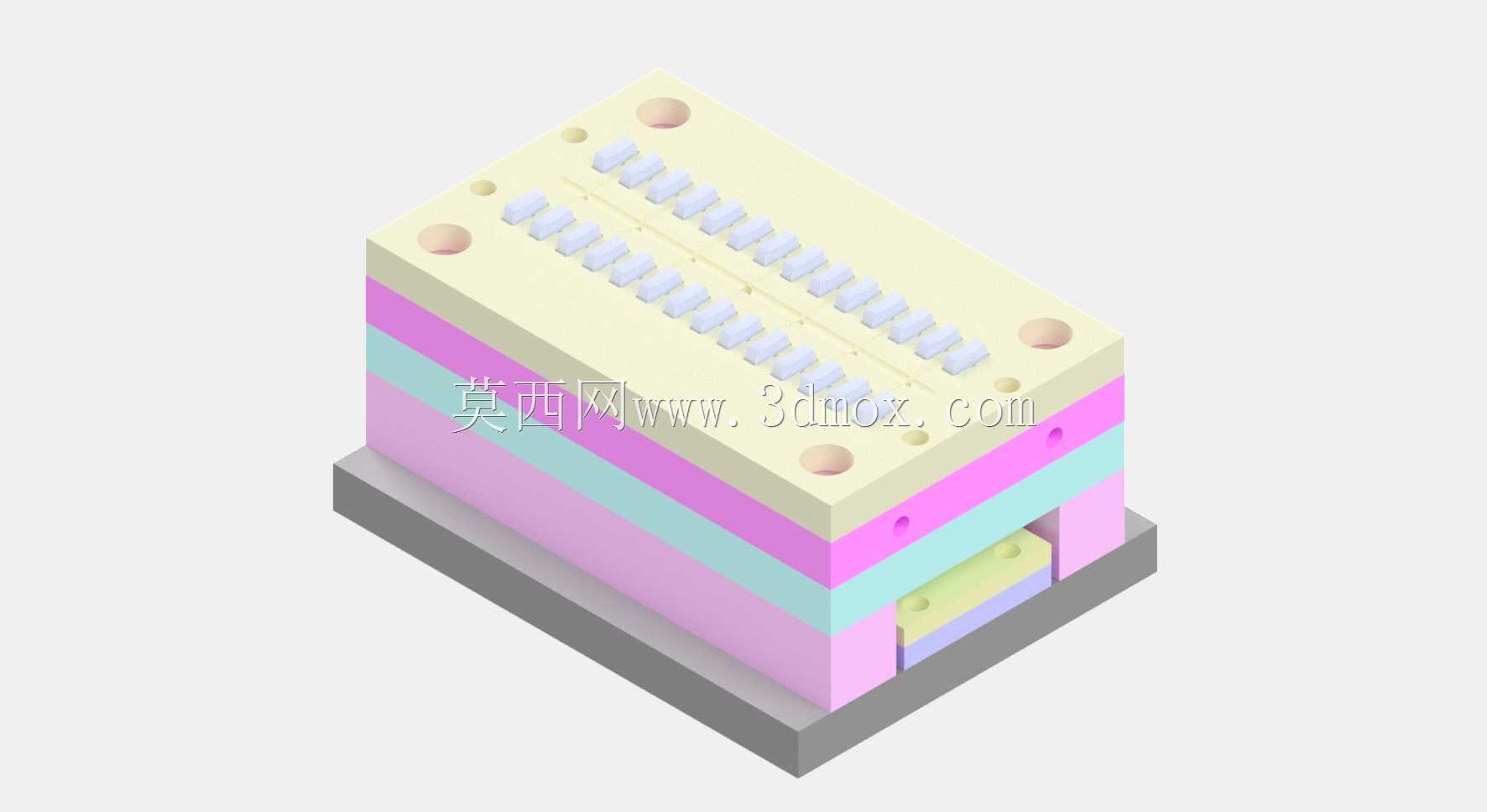

　　设计时预留了0.02mm的塑料收缩补偿量，适配常用ABS、PC等电气绝缘塑料的成型收缩率。模具的分层配色对应不同的功能模块，浅紫色层为定模固定板，直接连接注塑机的定模安装座，承受注塑时的射胶压力；青绿色层为流道板，开设了热流道通道，可将熔融塑料均匀输送到各个型腔，减少流道凝料浪费；粉色层分为动模板与顶出板两部分，开模时顶出板在注塑机顶杆的作用下，将成型完成的开关基座从型腔中平稳顶出，避免顶出过程中部件变形；底部浅灰色层为动模基座，通过螺栓与注塑机动模侧连接，保证模具开合模过程的运行稳定性。在安装边界设计上，模具整体采用矩形方正结构，四角的安装孔位适配常用120吨-160吨卧式注塑机的安装尺寸，无需额外加装过渡连接板即可直接上机使用；

　　模板侧边开设的冷却水道接口，可接入模温机循环水路，将成型过程中的模具温度稳定控制在60-80摄氏度区间，保证塑料件冷却均匀，减少成型后的内应力，避免开关基座在后续使用过程中出现开裂、变形问题。这套模具的结构设计充分考虑了小尺寸电气塑料件的批量生产需求，多型腔布局可大幅提升单批次生产效率，分层模块化的设计也方便后续维护更换易损的型腔镶件，当某一槽位出现磨损或损伤时，无需更换整块模板，仅需更换对应镶件即可快速恢复生产，降低模具维护成本。成型后的开关基座可直接进入后续装配工序，与金属触点、弹簧、按压帽等部件组装为完整的单按钮电子开关，广泛应用在家电控制、低压配电、小型设备操作面板等场景，实现低压电路的通断控制功能，结构设计上兼顾了生产效率、成型精度与长期使用的可靠性。
