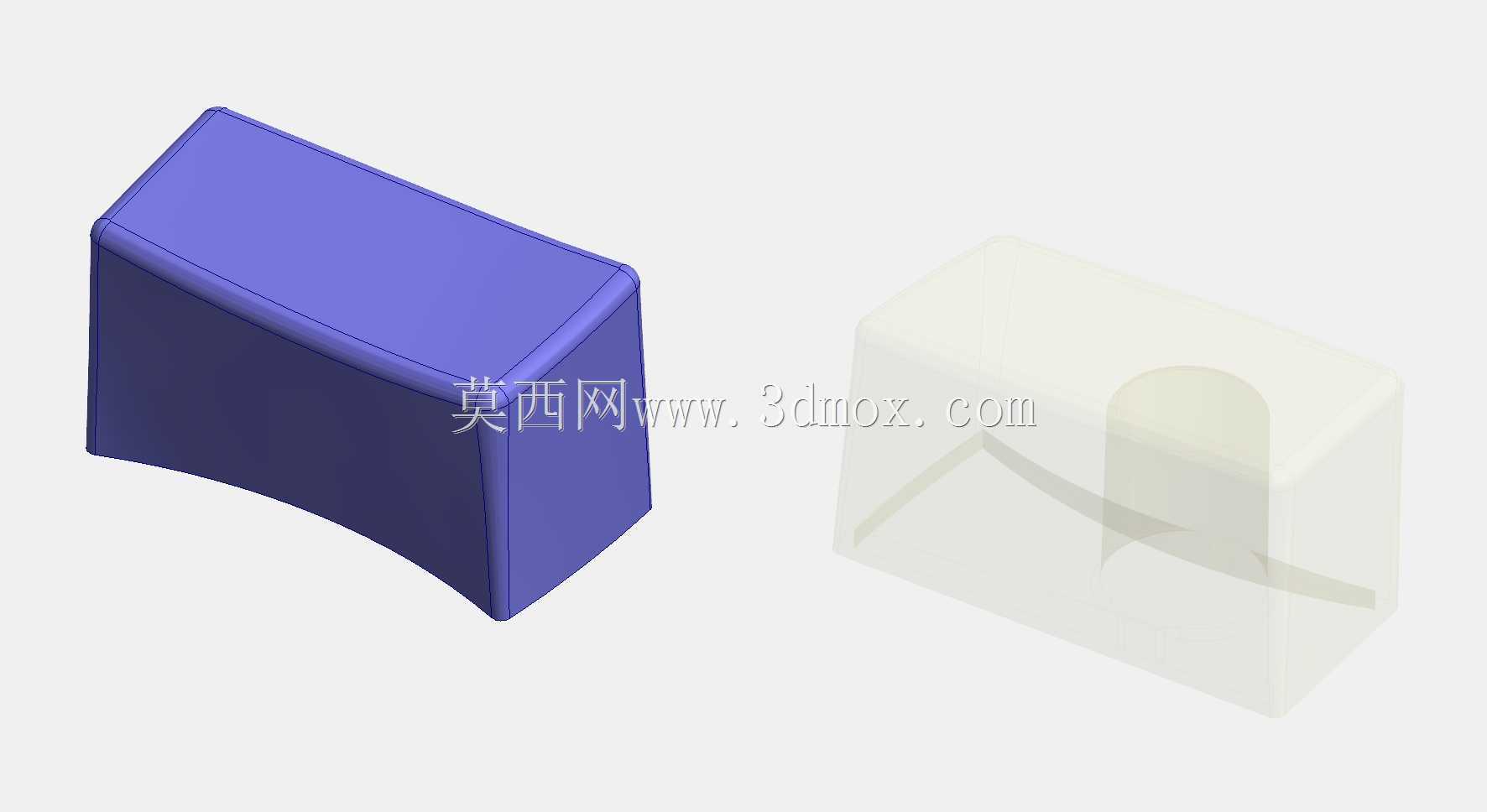

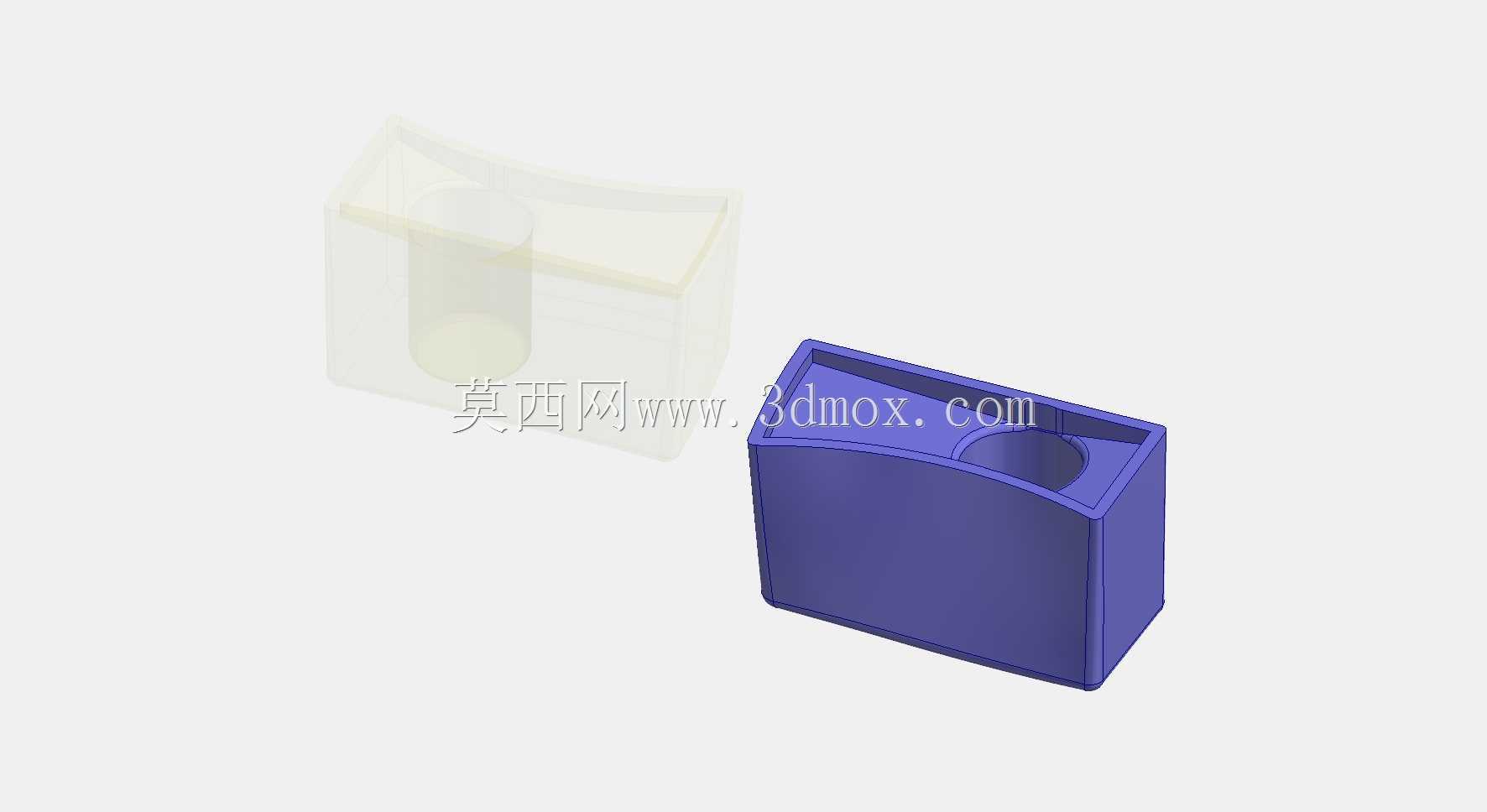

香水帽注塑成型模具结构设计方案

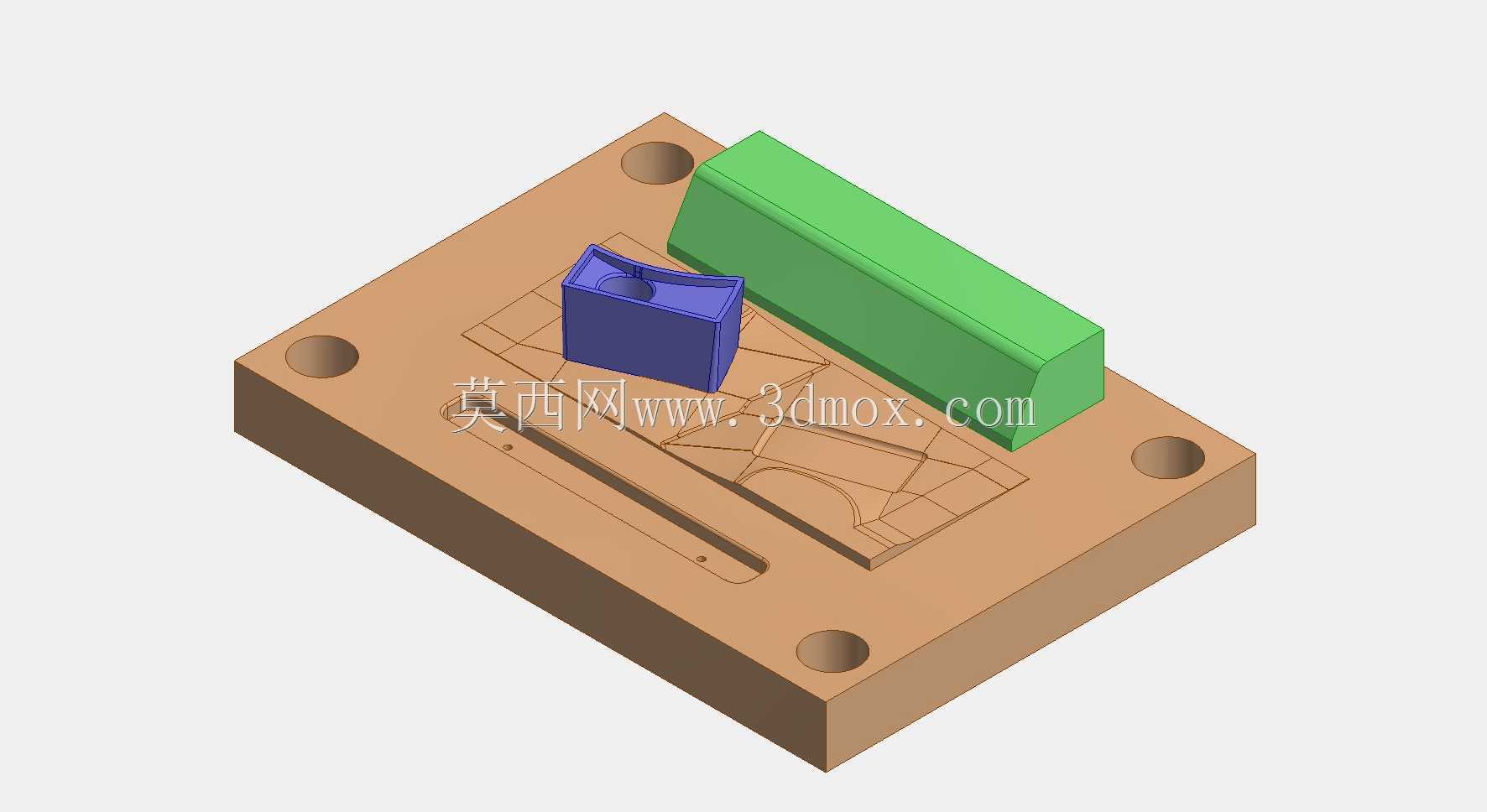

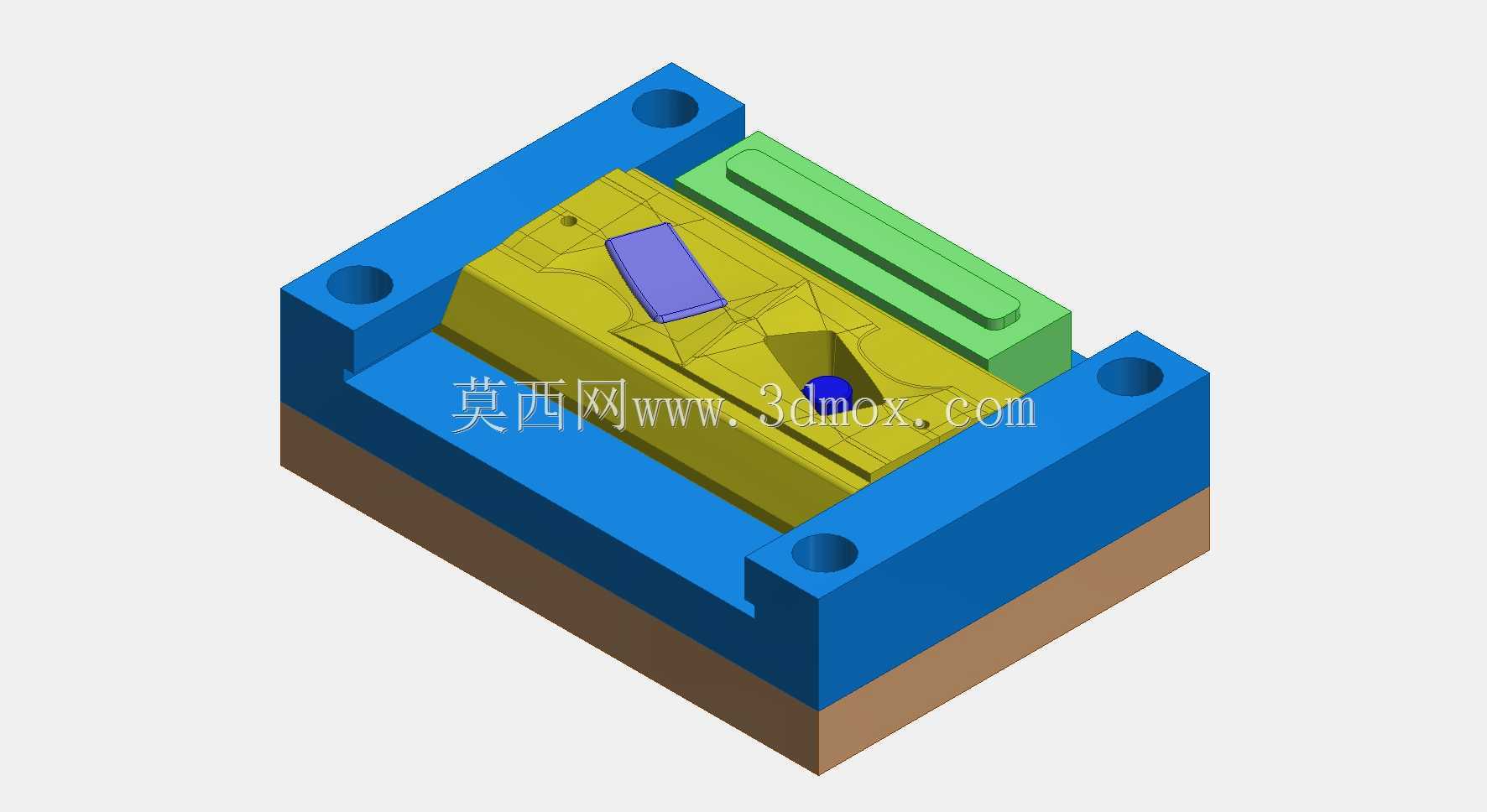

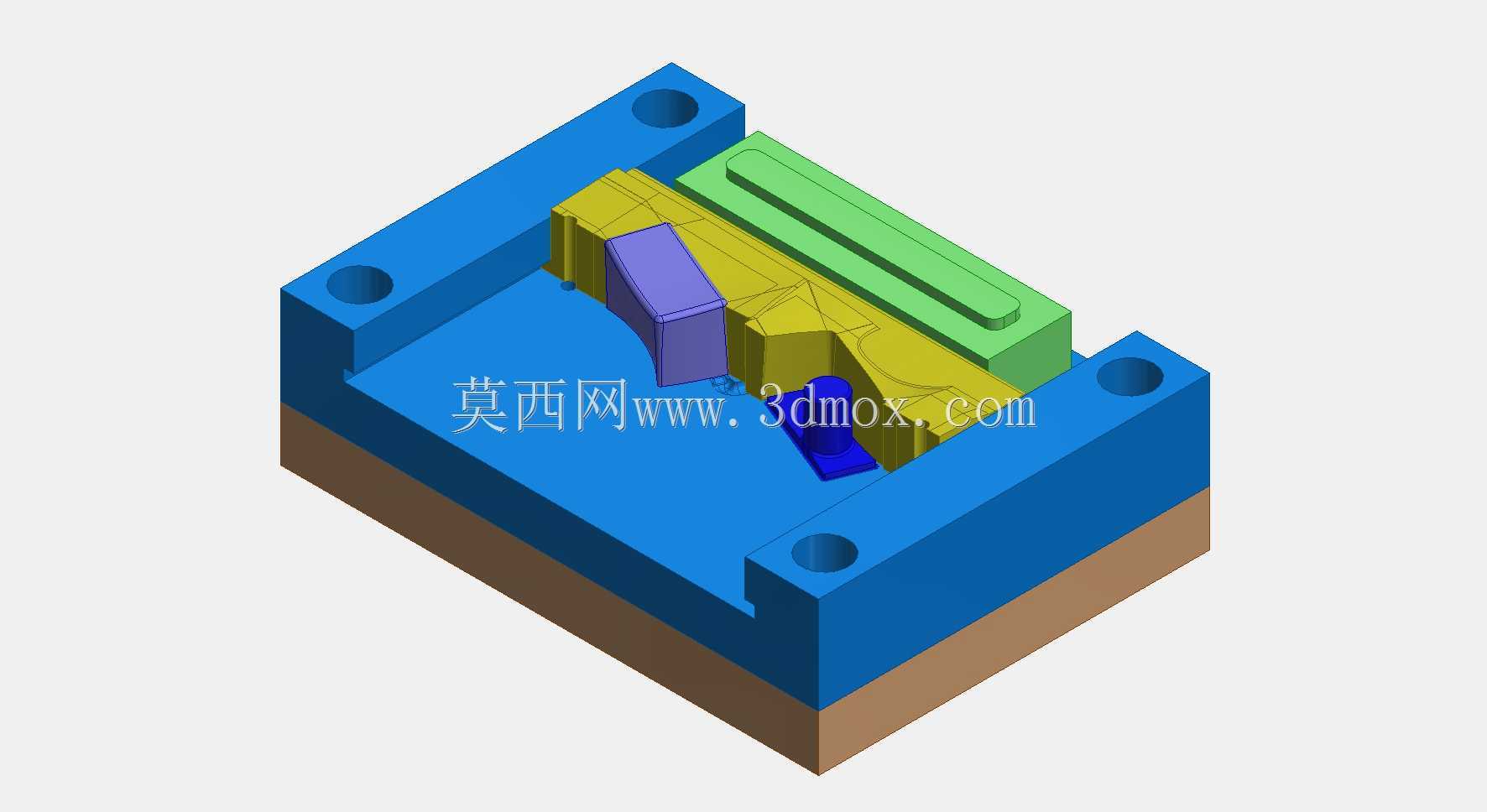

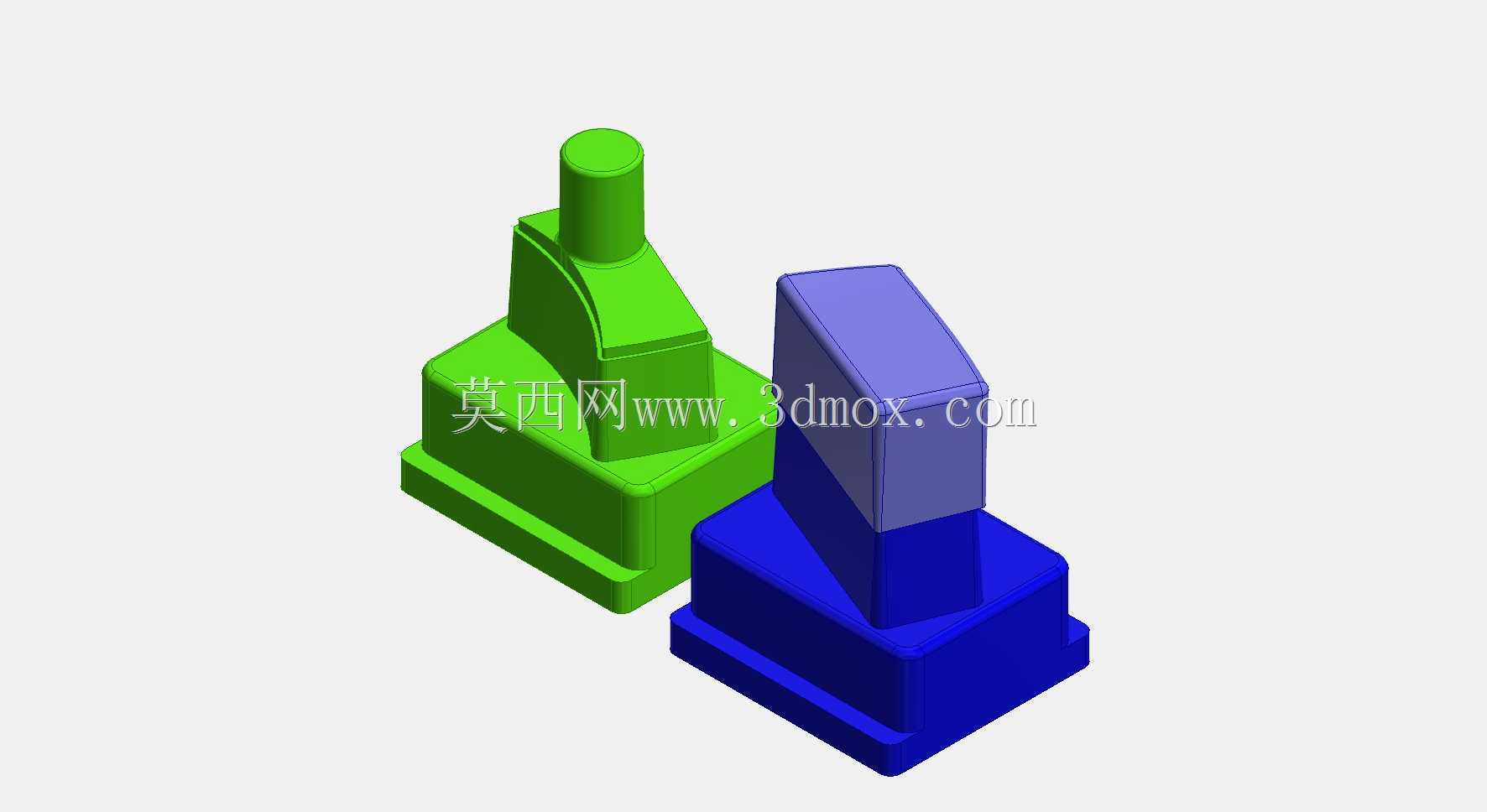

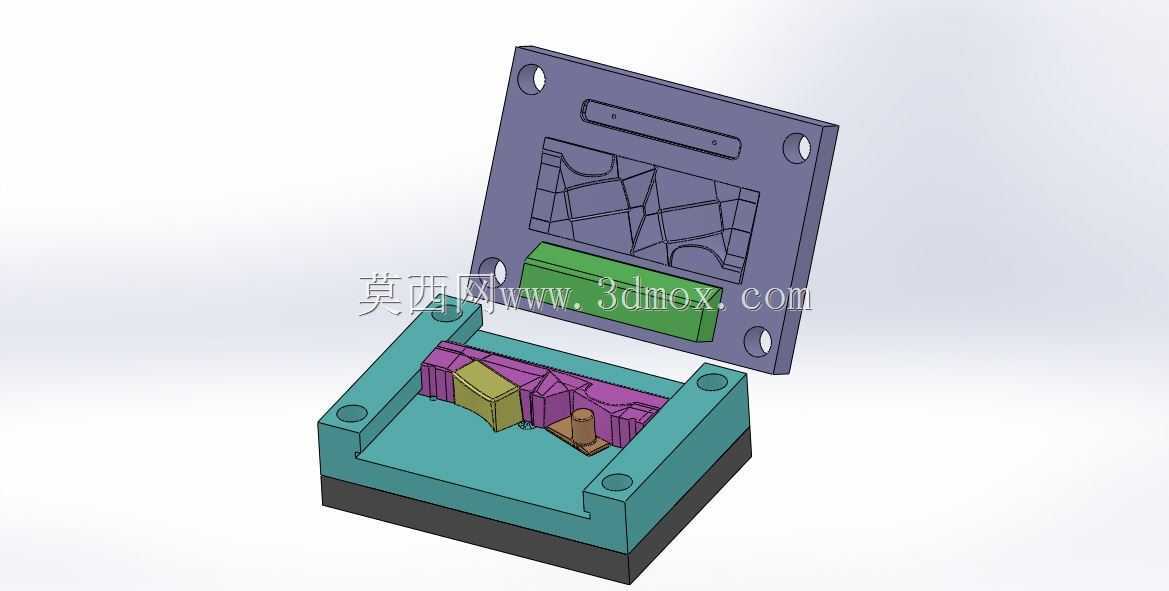

　　这套模具面向日化包装领域的香水配件量产需求，核心用于香水外包装塑料帽件的批量注塑成型作业，适配常见的卧式注塑机安装规格，可直接对接常规注塑生产流水线完成连续作业。从结构布局来看，模具采用标准两板模开模逻辑，定模侧设置对应香水帽外观面的成型型腔，表面做了镜面抛光预留处理，可保障成型后塑件外表面无合模痕、流痕，满足日化包装件的外观质感要求；动模侧设置型芯结构，对应香水帽的内部装配卡位，型芯周边做了精准的脱模斜度设计，避免开模顶出时拉伤塑件内壁，同时在型芯边缘设置了细小的排气槽，可在注塑充模过程中快速排出型腔内的空气，减少塑件缺胶、烧焦等成型缺陷。模架部分选用标准模胚加工，四角设置导柱导套配合结构，合模时可保证定动模的对中精度，

　　控制合模错位量在0.02mm以内，避免出现塑件飞边问题；模架四周的安装孔位按照通用注塑机的模板安装尺寸设计，可直接适配多数120吨-160吨锁模力的卧式注塑机，无需额外做安装转接板。浇注系统采用侧浇口进料设计，浇口位置设置在塑件的非外观装配面，开模后可通过人工或简易工装快速去除浇口凝料，不会在外观面留下明显浇口痕迹；冷却回路采用环绕式水路布置，分别在定模型腔板和动模型芯板内设置循环冷却水道，可在注塑保压完成后快速带走型腔内的热量，缩短塑件冷却定型时间，将单模成型周期控制在合理区间，提升批量生产效率。顶出结构采用顶杆+顶块组合的方式，针对香水帽的边缘受力位置布置顶杆，避免顶出力集中导致塑件顶白、变形，

　　同时在塑件内部的加强筋位置设置小型顶块，保证顶出过程受力均匀。整套模具的成型零件均做了淬火加硬处理，可承受长期注塑生产的磨损，满足大批量量产的使用寿命要求，实际投产前可根据所用塑料原料的特性，调整注塑工艺参数适配PP、ABS等常见日化包装用塑料的成型需求，成型后的塑件尺寸精度可满足香水帽与香水瓶身的装配配合公差要求，无需额外做二次修整即可直接进入后续的表面喷涂、烫印等包装加工工序。
