带定位轴孔的传动链轮结构设计

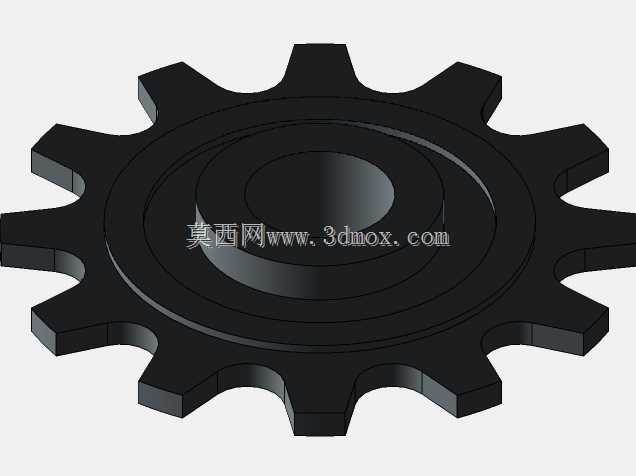

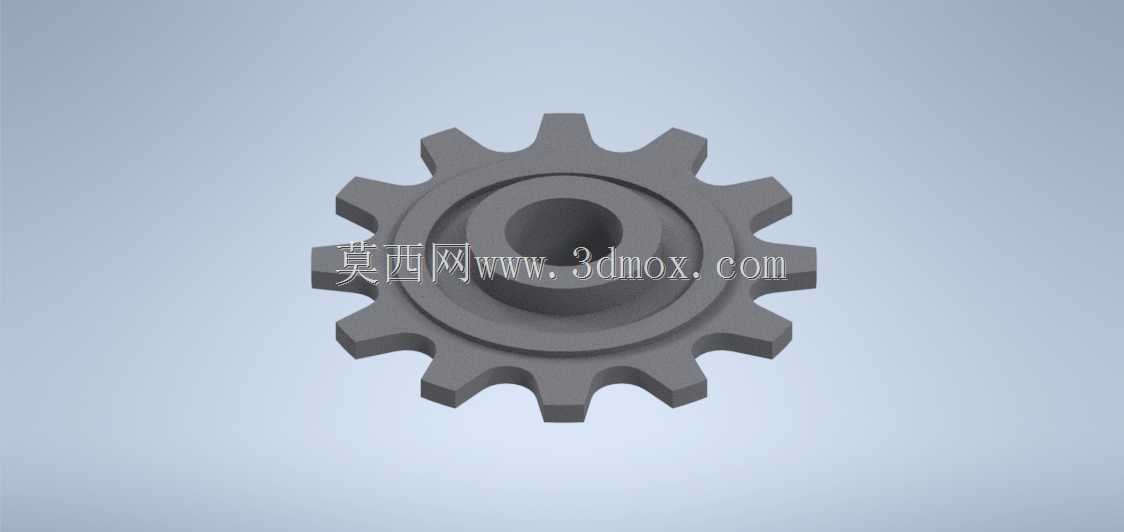

　　这类带中心定位轴孔的链轮，是链传动系统里的核心啮合零件，日常在轻工输送线、小型农机进给机构、自动化分拣设备的动力传递段都能见到，和配套链条配合完成旋转运动到直线牵引动作的转换，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的容错度更高，适合中低速、有一定冲击载荷的传动场景。从结构设计逻辑来看，这个链轮采用了一体式轮毂结构，中心的通孔是安装定位基准，加工时需要保证孔的圆柱度和端面垂直度，避免装配后出现径向跳动，导致链条啮合时出现跳齿、异常磨损的问题；轮齿的齿形是按照链节啮合轨迹优化的，齿侧的过渡圆弧做了圆滑处理，能减少链条进出啮合时的刚性冲击，延长链条和轮齿的使用寿命。轮毂部分做了台阶式设计，

　　外侧的凸台一方面可以对套装的链条做轴向限位，避免传动过程中链条出现轴向窜动脱落，另一方面也增加了轴孔配合段的接触长度，提升和传动轴的连接刚性，适合传递中等扭矩的工况。轮缘部分的厚度和齿根的过渡圆角做了匹配设计，能保证轮齿在承受啮合冲击载荷时，齿根位置的应力集中系数控制在合理范围内，避免长期交变载荷下出现齿根断裂的问题。实际选型安装时，需要注意链轮的分度圆直径要和配套链条的节距匹配，中心轴孔的尺寸公差要和传动轴的配合公差对应，一般过渡配合即可，同时要保证两个配对链轮的端面共面度偏差在允许范围内，避免链条出现偏磨。这类链轮的建模过程中，齿形的绘制是核心环节，需要先根据链条参数确定分度圆、齿顶圆、齿根圆的尺寸，

　　再按照啮合轨迹绘制单个齿的轮廓，通过圆周阵列完成所有轮齿的创建，最后完成轮毂、轴孔的结构搭建，建模时要注意齿根位置的圆角处理，不能出现尖锐棱角，避免后续工程分析时出现应力奇异的问题，也能给后续的机加工工序提供合理的工艺参考。在实际设备维护中，这类一体式链轮的磨损主要集中在齿面和轴孔位置，当齿面磨损量超过原齿厚的一定比例时就需要更换，建模时保留完整的结构参数，也能给后续的备件替换提供准确的尺寸依据，减少现场测绘的工作量。
