GRABCAD立体标识造型三维结构设计

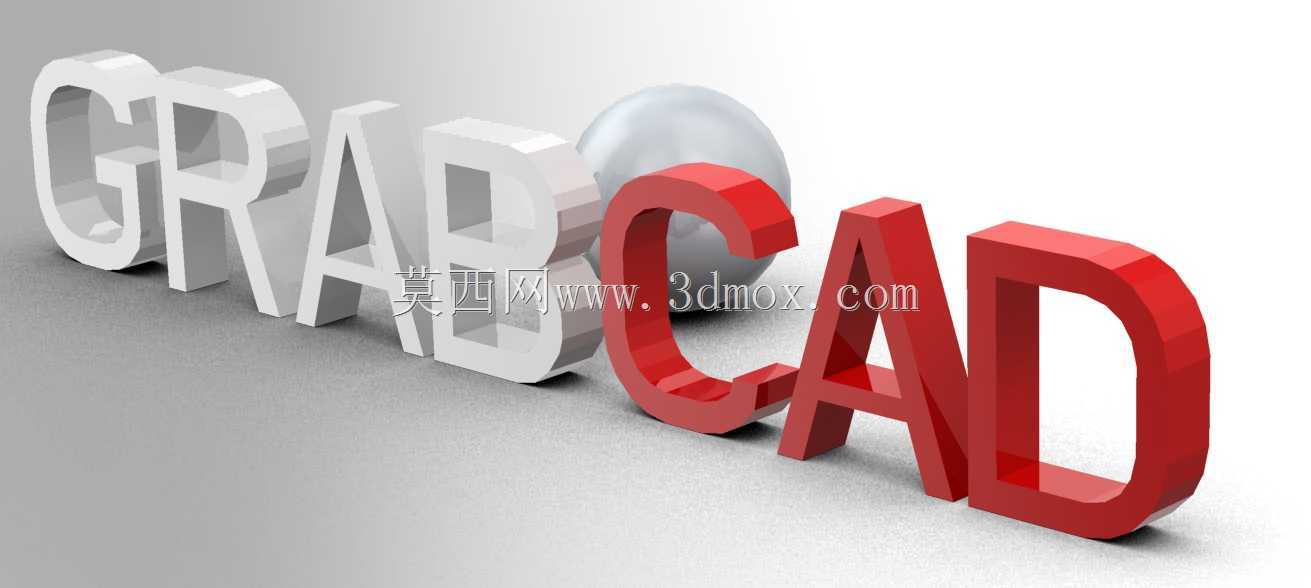

　　该立体标识造型主要应用于工程技术社区线下活动展示、办公区域文化陈设、行业展会品牌露出等场景，作为视觉识别载体承担品牌符号传递的作用，区别于平面印刷标识，立体结构可在多视角下形成清晰的视觉辨识度，适配不同光照环境下的展示需求。从结构设计层面来看，整体采用分色立体字组合结构，前半段字母采用哑光银灰色质感处理，后半段字母采用高饱和度正红色质感处理，通过色彩分区强化视觉记忆点，字母之间的排布遵循平面标识的比例关系，同时在Z轴方向设置统一的拉伸厚度，保证放置时的结构稳定性，避免出现重心偏移倾倒的问题。设计过程中首先对平面矢量标识进行轮廓提取，修正矢量路径中存在的尖角、断边等建模缺陷，确保拉伸生成实体后曲面过渡顺滑，无碎面、

　　重叠面等影响后续加工的问题；针对字母C、A、D这类存在开放轮廓或内部镂空的结构，单独做壁厚加强处理，在非展示面设置隐形的支撑筋结构，既不破坏正面展示的完整性，又能提升整体结构的抗形变能力，若采用3D打印工艺制作，支撑筋的排布还可减少打印过程中的翘曲风险。外形尺寸方面，整体横向长度可根据展示场景做等比例缩放，常规桌面陈设版本的整体高度控制在150-200mm区间，Z向拉伸厚度设置为30mm，底部做0.5mm的平面铣平处理，保证放置时与支撑面完全贴合，无晃动间隙；若用于大型展会背景陈设，可将整体尺寸放大至1200-1500mm高度，此时需在字母内部预留金属骨架安装位，底部设置法兰连接盘，方便与现场地台结构做固定连接，

　　安装边界需预留至少100mm的周边操作空间，方便现场安装人员调整固定螺栓位置。结构细节上，字母之间的间隙严格匹配平面标识的字间距参数，避免立体拉伸后出现视觉上的拥挤感，所有外露棱边做R0.3mm的圆角处理，消除加工后的锐边风险，同时提升光影过渡的柔和度；分色区域的拼接面采用错位止口结构，拼接缝隙控制在0.1mm以内，保证不同色彩部件组装后无明显错位缝隙，外观整体性更强。该造型除了实体展示用途外，也可作为三维建模练习的典型案例，帮助初学者掌握实体拉伸、曲面修正、结构止口设计、壁厚控制等基础建模技能，理解平面标识向立体结构转化过程中的工程化处理逻辑，避免仅做外观拉伸而忽略结构合理性的常见建模问题。
