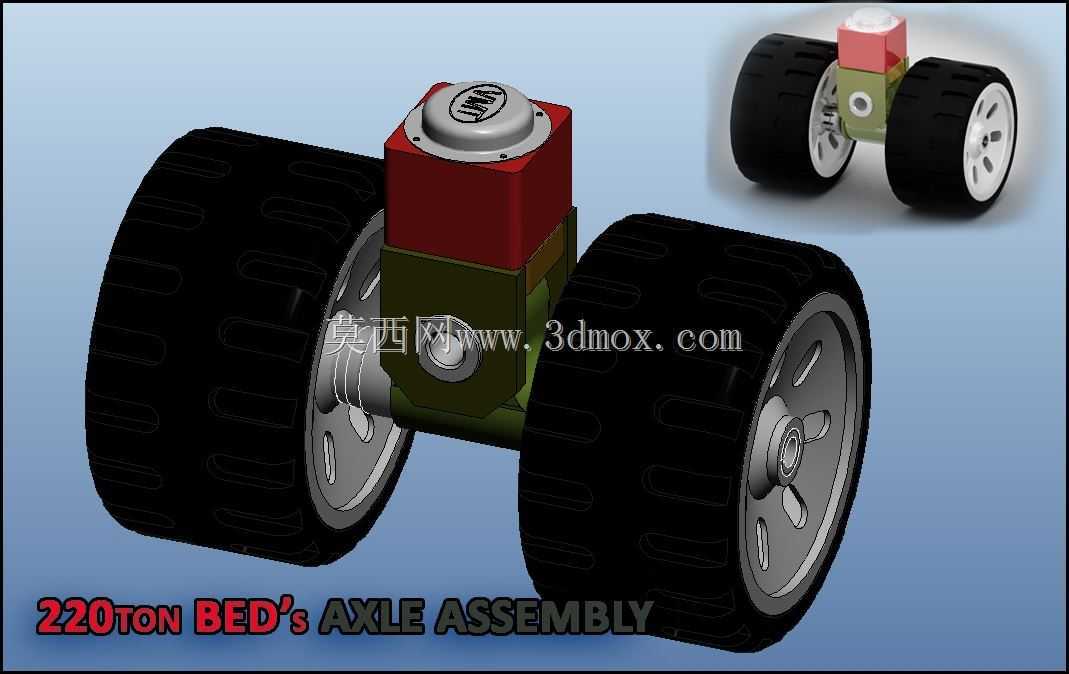

220吨级工业床车轴轮组装配结构

　　这套车轴轮组装配结构，主要适配大吨位工业床类设备的行走移位需求，常见于重型工装移位平台、大载荷工业移载设备的底部行走单元，在车间重型设备转位、重型工件工位流转场景中承担核心承载与行走传动功能。整套结构采用对称双轮布局，中间集成轴座连接模块，可直接与设备底部的安装基座对接，无需额外设计转接支架就能完成装配，大幅缩短重型行走机构的设计周期。从结构设计逻辑来看，轮体选用大宽度深纹路橡胶胎面，搭配金属辐条轮毂，既可以保证大载荷下的胎面形变均匀，避免局部应力集中导致的轮体过早损坏，深纹路设计也能适配车间常见的环氧地坪、钢板地面甚至轻度油污地面，行走过程中不易打滑，同时橡胶材质能缓冲设备移位时的路面颠簸，减少震动对床身上精密部件的冲击。

　　中间的轴座模块采用分层式结构，下部为轴体安装腔，集成轴承位与轴端限位结构，保证轮轴转动时的同轴度，减少径向窜动；上部为设备连接接口，设置有定位销孔与螺栓安装位，可快速与设备底架完成定位锁紧，安装边界适配主流220吨级工业床的底部安装孔距，无需对原有设备底架做大规模改造即可替换原有行走单元。设计过程中重点考量了重载工况下的受力分布，轴体选用调质处理的合金结构钢，轴肩位置做圆弧过渡处理，避免应力集中导致的轴体断裂风险；轮毂与轴的配合采用过渡配合加键槽传动，保证大扭矩传递下不会出现轮轴打滑的情况。轮组的整体宽度控制在适配车间常规通道的尺寸范围内，转向时的回转半径经过优化，可满足车间内狭窄通道的移位转向需求，

　　两侧轮体的安装同轴度公差控制在0.05mm以内，避免行走过程中出现轮体偏磨、行走跑偏的问题。轴座上部的连接模块还预留了驱动单元安装位，后续可根据需求加装减速电机实现动力行走，也可作为无动力从动轮组使用，适配不同配置的工业床设备移位需求。整套结构的密封结构做了针对性优化，轴端设置有防尘密封圈，可阻挡车间内的金属碎屑、粉尘进入轴承腔，延长轴承的维护周期，适配机加工车间多粉尘、多金属碎屑的恶劣使用环境。
