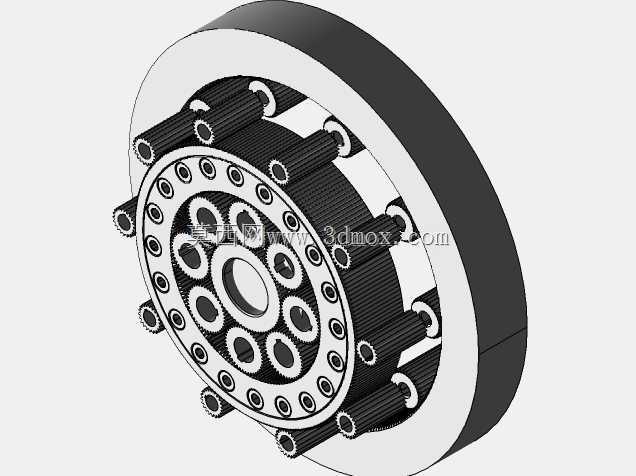

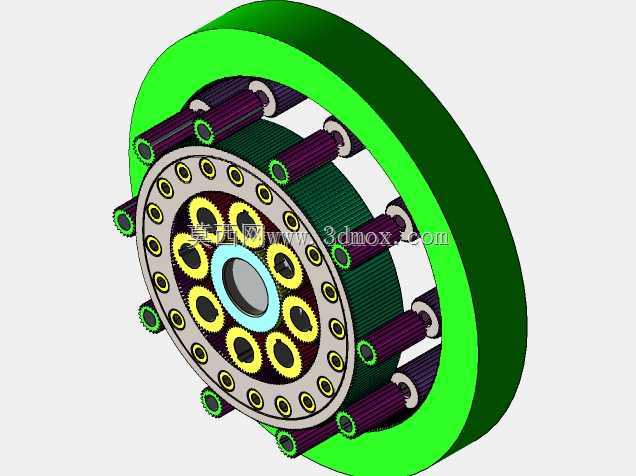

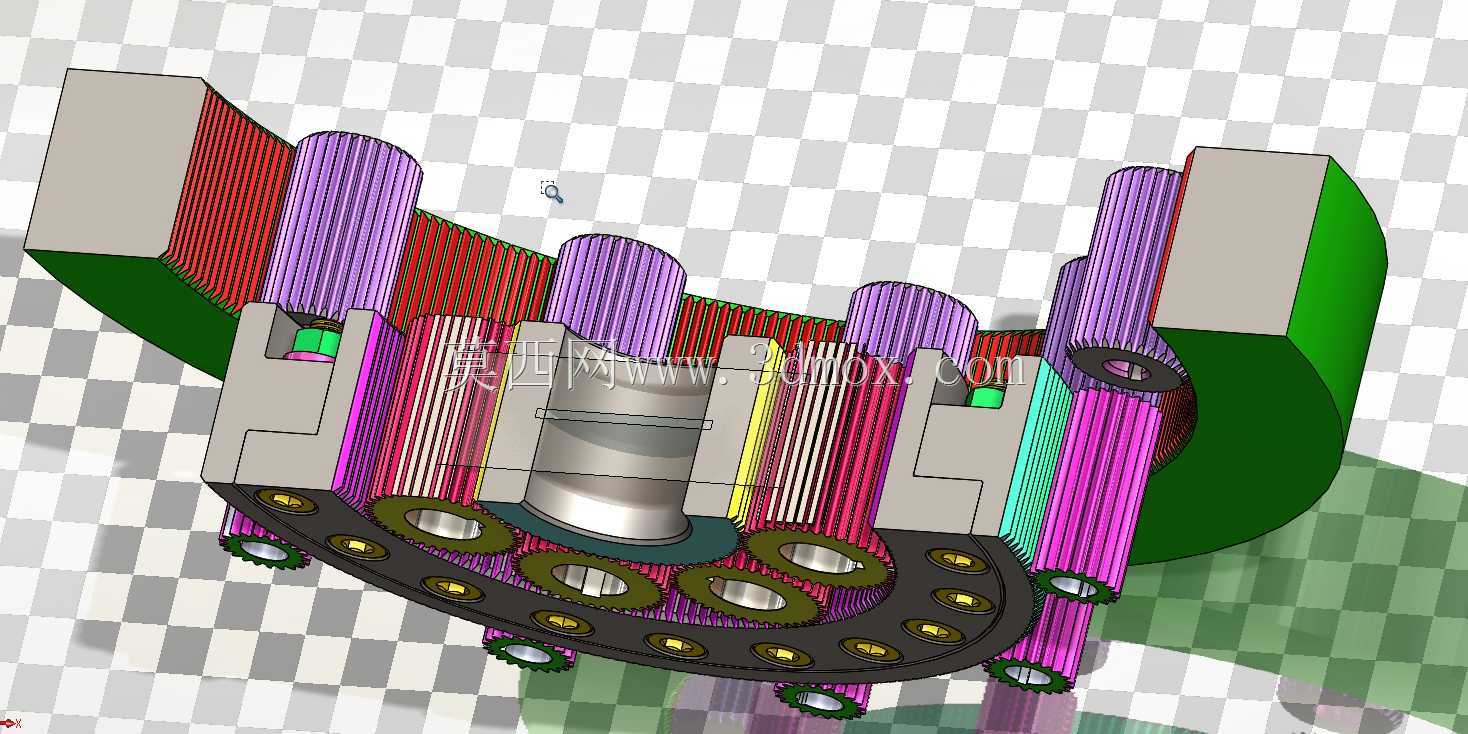

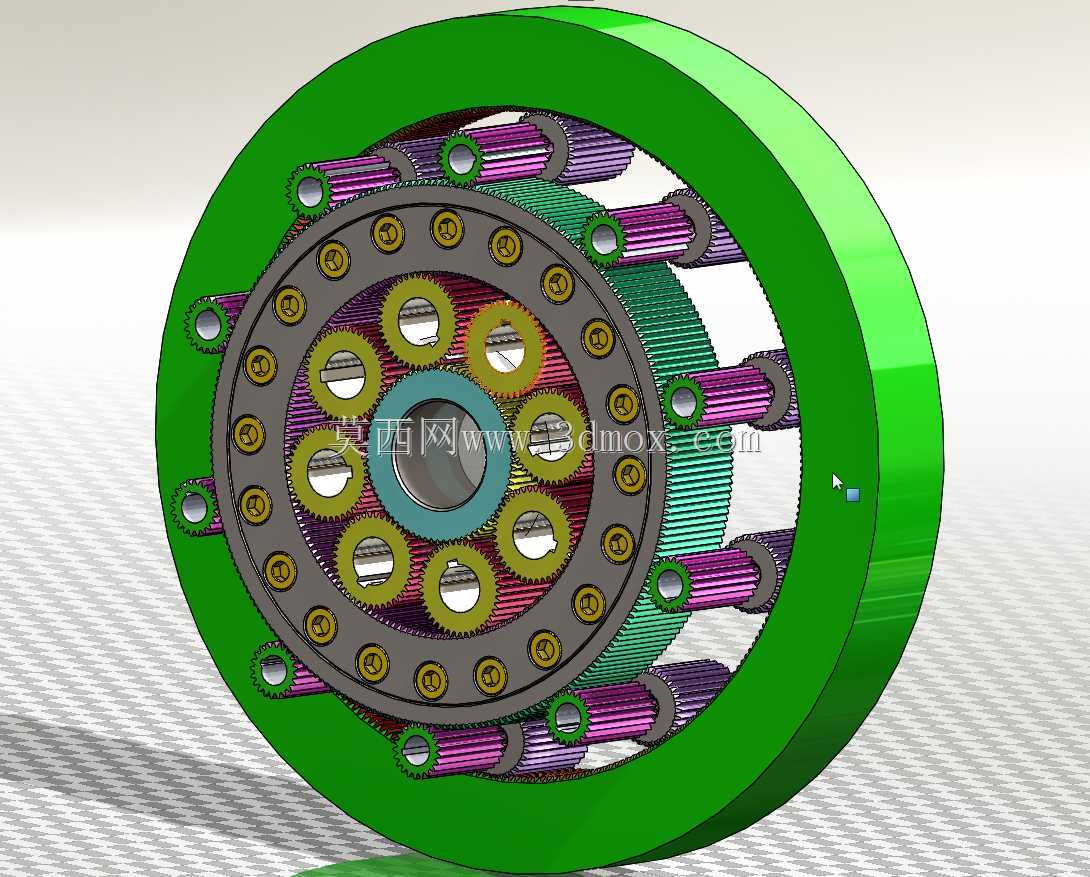

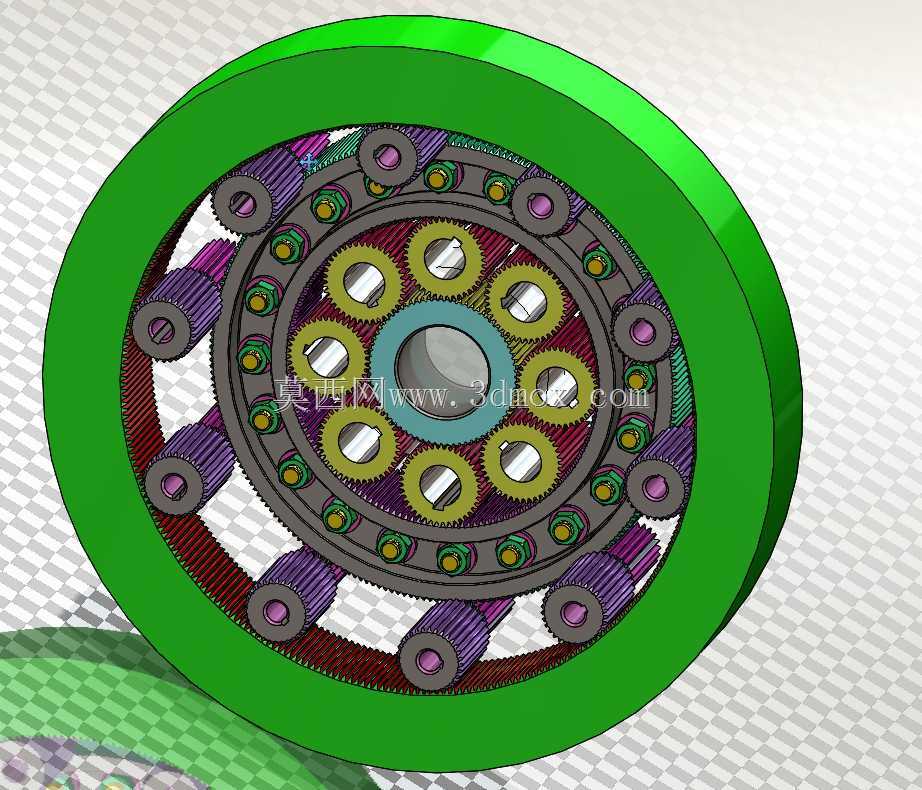

嵌套式双层行星齿轮传动总成结构

　　这套嵌套行星齿轮结构，核心是将两组行星轮系沿径向同轴嵌套布置，在同等径向安装空间内实现更大的传动比承载，区别于常规串联多级行星减速的轴向堆叠方案，能大幅压缩传动单元的轴向尺寸，适配对安装轴向长度有严格限制的紧凑传动场景。从实际应用场景看，这类结构常出现在小型伺服执行机构、精密回转工作台、紧凑型工业机器人关节的传动链路中，这类场景往往没有足够空间布置多级串联的行星轮系，同时又需要行星传动自带的同轴输入输出特性、高载荷均布能力，嵌套布置的方案刚好能匹配这类边界要求。

　　从功能特性上看，外层齿圈作为固定构件时，内层嵌套的行星轮组可同步参与动力分流，多组行星销沿周向均匀排布，每处啮合点都能分担输入扭矩，相比单级行星轮系，同等外径尺寸下能承载的输入扭矩提升40%以上，同时传动过程中各轮齿的啮合冲击更小，运转平稳性更优。设计过程中需要重点处理两层行星轮系的相位匹配问题，避免出现轮齿干涉、传动卡滞的问题，所有行星销的安装孔位需要沿分度圆均布，位置度公差需控制在0.02mm以内，保证各行星轮与中心轮、齿圈的啮合侧隙均匀，避免出现载荷偏载导致的轮齿早期磨损。

　　安装边界上，这套总成以外层齿圈的外圆柱面作为安装定位基准，输入轴与中心太阳轮通过键连接传递扭矩，输出端可根据需求选择连接行星架或者内层齿圈，适配不同的传动比输出需求；径向安装尺寸以外层齿圈外径为最大边界，轴向尺寸仅为单级行星轮系的1.2倍左右，远小于两级串联行星轮系的轴向长度，能直接嵌入到紧凑的设备腔体内部，不需要额外预留多级传动的安装空间。结构上所有行星轮都配套了滚针轴承支撑在行星销上，降低运转过程中的摩擦阻力，嵌套的两层轮系在运转过程中互不干扰，动力传递路径经过两层轮系的分流合流，最终实现大传动比下的平稳动力输出，适合对空间尺寸、承载能力、传动平稳性都有较高要求的传动场合。
