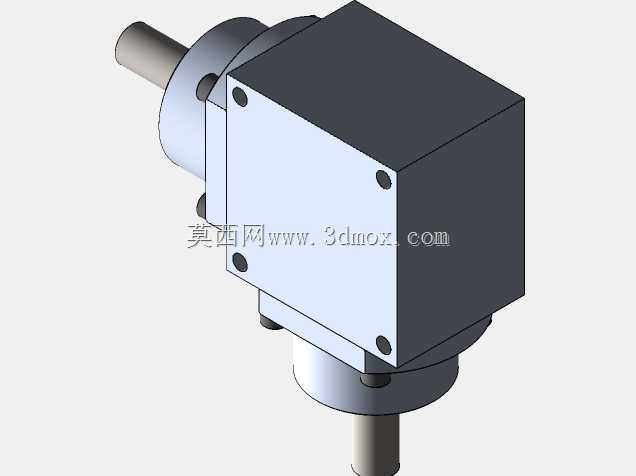

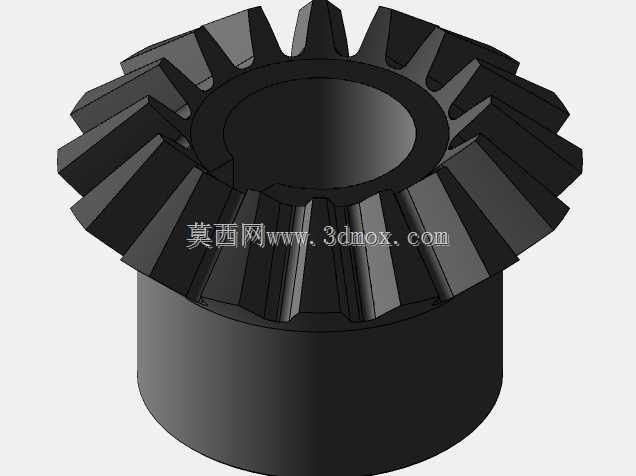

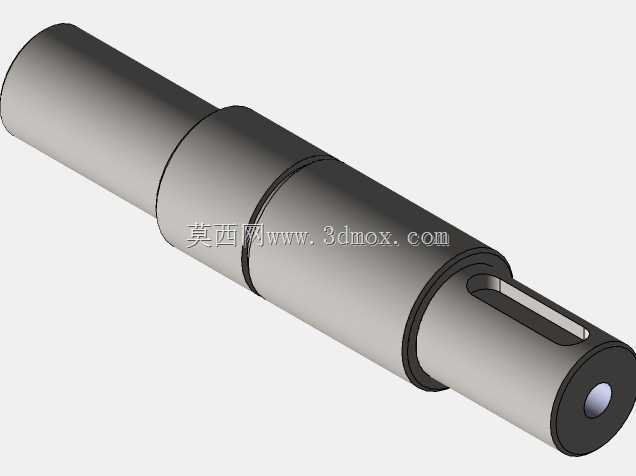

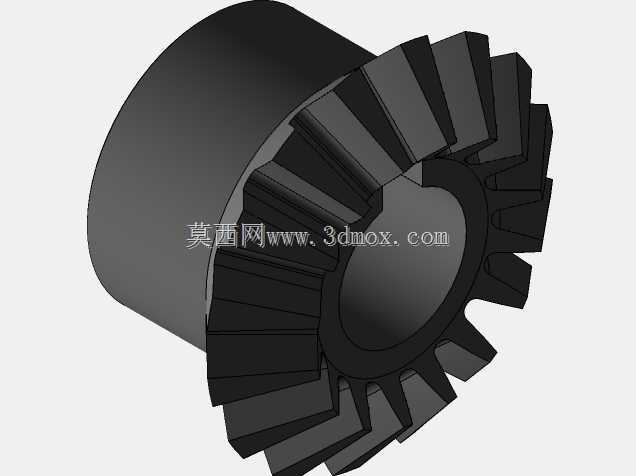

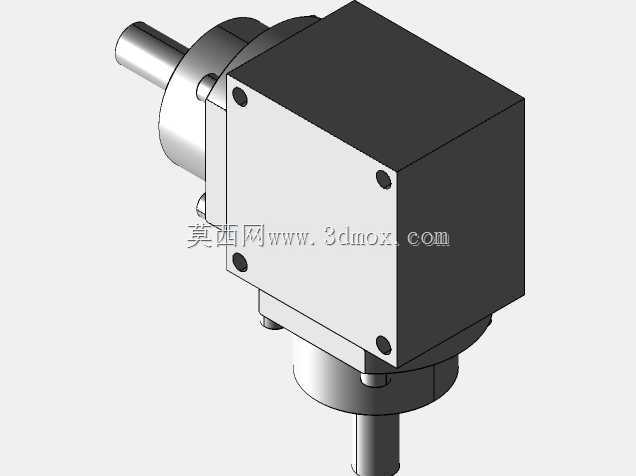

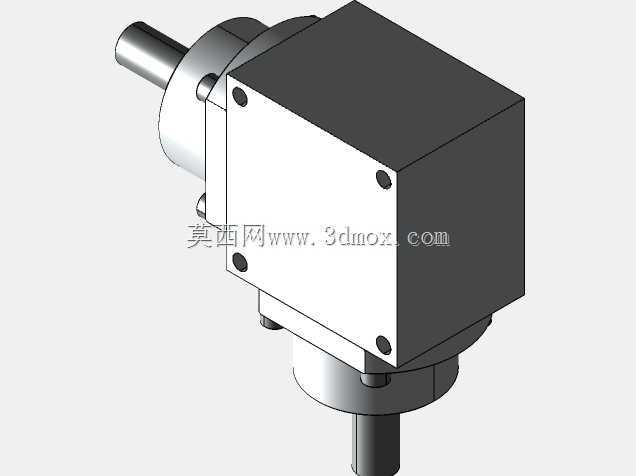

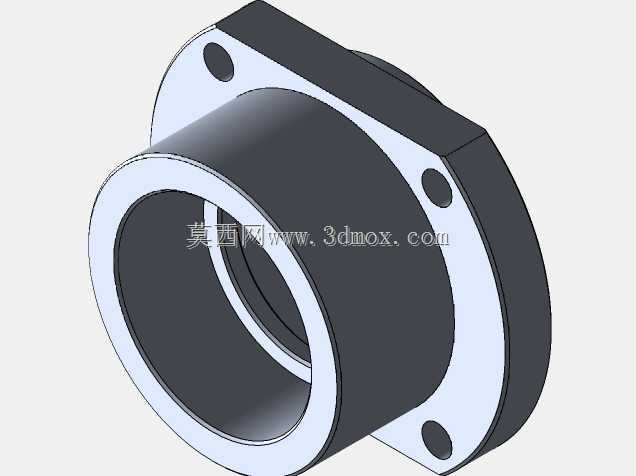

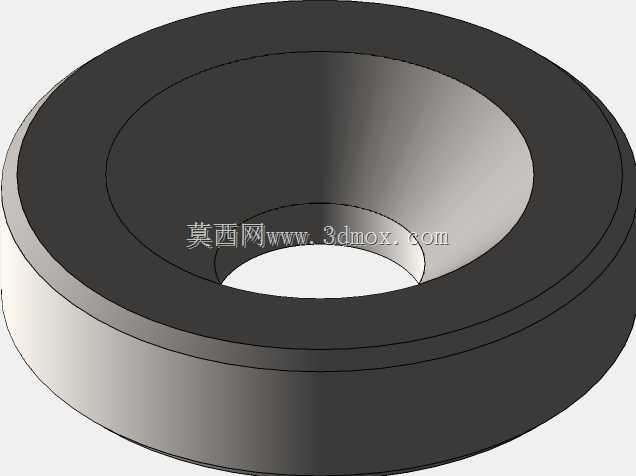

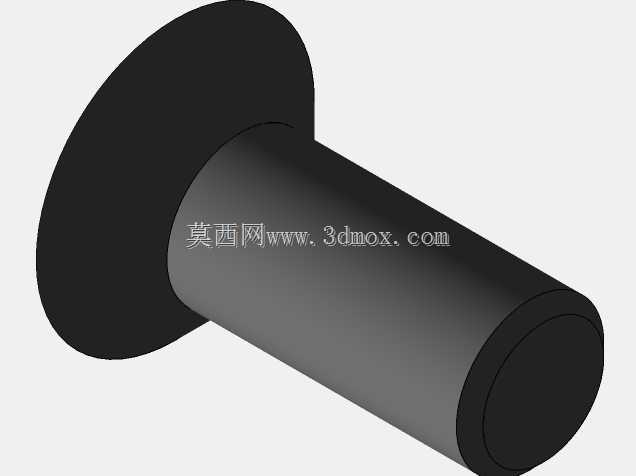

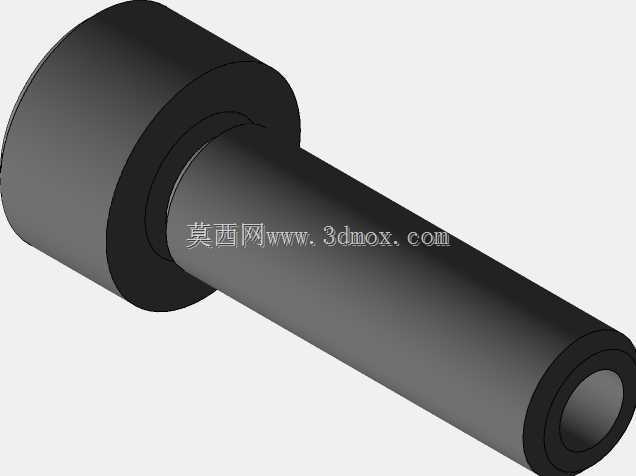

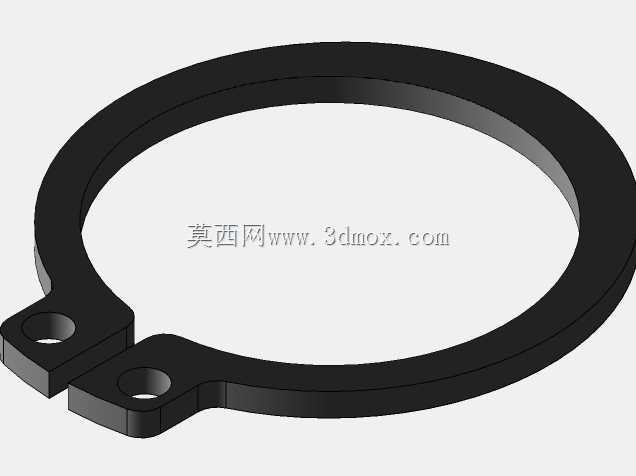

这款直角传动换向结构,核心解决动力传输路径中空间受限的转向传动需求,在各类自动化生产线、小型输送设备、包装机械的动力布局中应用广泛,当原动机输出轴方向与执行机构输入轴呈90度垂直布局时,这类装置可以在完成固定减速比传动的同时实现动力方向的转换,省去额外的传动轮组排布,大幅压缩设备整体的安装空间。从结构设计来看,装置采用方形箱体作为承载主体,箱体边角处预留的安装孔位可直接与设备安装面贴合固定,输入轴与输出轴呈垂直布局,轴伸端的直径尺寸经过标准轴径匹配设计,可直接适配常规规格的联轴器、同步带轮等传动连接件,无需额外做轴径转接处理。箱体内部采用锥齿轮配合直齿减速级的传动组合,输入端的锥齿轮副完成90度动力换向,

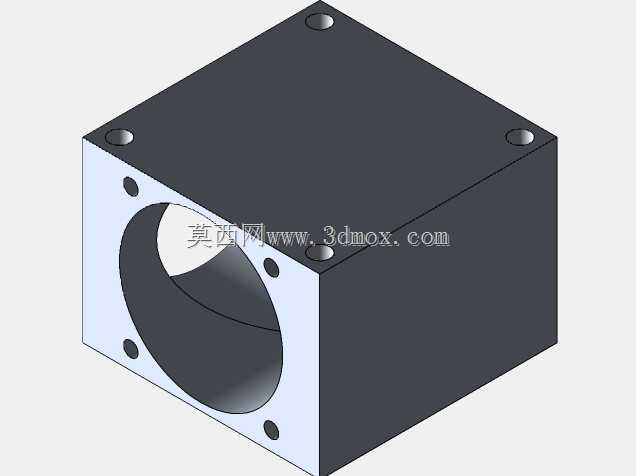

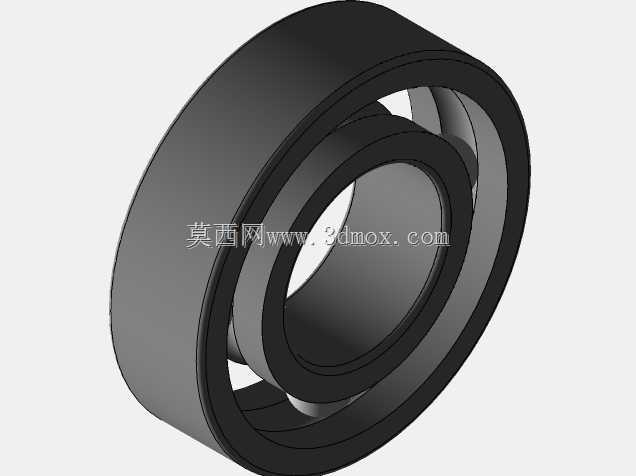

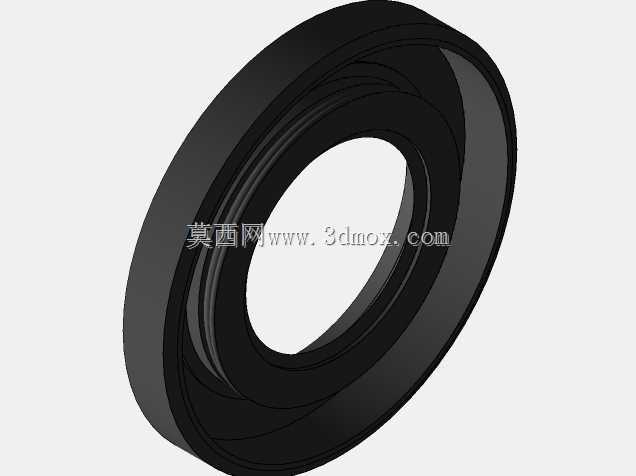

后续直齿齿轮组实现设定减速比的扭矩放大,齿轮啮合侧隙经过合理控制,既保证传动过程的顺畅无卡滞,也能控制换向传动的回程误差,满足多数中低速传动场景的精度要求。设计过程中优先考虑了安装适配性,方形箱体的六个平面均做了安装基准面处理,除了底面的固定孔位,侧面也可根据设备布局需求选择安装固定方向,适配不同的设备走线、部件排布逻辑,轴伸端的伸出长度经过校核,既保证连接件安装后有足够的配合长度传递扭矩,也不会因为轴伸过长带来额外的悬臂弯矩,影响轴承的使用寿命。箱体采用分体式拼接结构,合箱面的密封槽预留了密封件安装位置,可有效防止内部润滑脂泄漏,同时阻挡外部粉尘、切削碎屑进入箱体内部磨损齿轮啮合面,在车间多尘、
有少量切削液飞溅的工况下也能稳定运行。在实际选型适配时,可根据设备的输入转速、所需输出扭矩匹配对应的减速比规格,装置的整体外形轮廓规整,没有外凸的不规则结构,在设备内部排布时不会与周边的走线槽、传感器支架等部件产生干涉,安装边界清晰,设计人员在做整机三维布局时可以直接调用该模型做空间校验,快速确认动力单元的排布位置,减少布局调整的反复工作量。这类直角换向减速结构相比带轮、链轮的转向传动方案,传动比更稳定,没有打滑丢转的问题,整体结构更紧凑,在小型专用设备的动力传输环节,能有效简化传动链路,降低设备整体的装配复杂度,后期维护时仅需定期补充润滑脂即可,日常运维成本较低。
