快开式压紧夹持检验盖结构三维模型

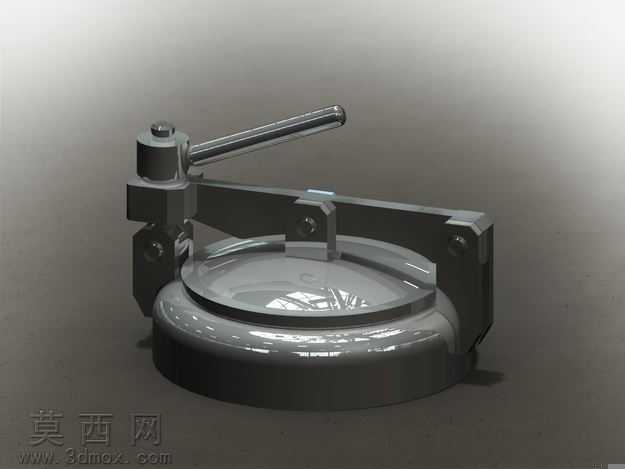

本作品为手动快开式检验压紧盖三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整体装配，保证各运动部件无干涉、动作逻辑符合实际机械原理。模型完整还原了手动杠杆压紧机构的全部细节：包含长手柄操作杆、铰接压臂、环形压座、底座法兰、铰接销轴、锁紧定位块等全部结构零件，各零件的配合间隙、铰接转动副的结构都按照实际机械加工装配要求进行建模还原，可直接用于结构原理演示、工程参考。渲染阶段采用金属材质体系，对操作杆、压臂等受力结构件赋予哑光金属钢材质，还原金属构件的磨砂质感与结构厚重感；对压盖的密封接触面、底座的环形承压面做了高光金属处理，模拟机加工后的光滑金属表面效果；整体渲染采用柔和的侧上方打光方案，通过光影变化突出各零件的结构轮廓与装配层次，清晰展现杠杆压紧的力传递路径与结构布局。设计思路上，该结构采用杠杆式偏心压紧原理，通过扳动长手柄带动压臂绕铰接点转动，实现压盖的快速压紧与松开，无需额外工具即可完成启闭操作，适合需要频繁开启的检验口、观察口使用；环形压座的结构设计可适配圆形密封盖的压紧需求，多点铰接的布局保证压紧力均匀分布在盖体边缘，避免局部压力过大导致密封失效或盖体变形；整体结构紧凑，操作手柄的长度经过力学优化，保证手动操作时的施力舒适度，用较小的手动力即可获得足够的压紧力，兼顾操作便捷性与压紧可靠性。模型各零件的结构都做了工艺合理性设计，所有棱边都做了符合机械加工要求的倒角处理，铰接部位的销轴安装结构、锁紧块的定位结构都符合实际五金配件的加工装配逻辑，可作为快开式压紧机构、密封检验盖类产品的设计参考，也可用于机械原理教学演示使用。
