法兰连接式管道视镜结构设计

　　在化工、食品饮料、制药、水处理等涉及流体输送的工业场景中，管路内部介质的流动状态观测是生产运维环节的刚需，操作人员需要在不拆解管路、不中断生产流程的前提下，直观判断管内液体是否处于流动状态、是否存在杂质沉积、是否发生气液混相，以此判断工艺运行是否正常，避免出现泵体空转、管路堵塞、介质分层等故障。这款视镜产品正是针对这类观测需求设计的管路配件，整体采用上下法兰对接的直通式结构，可直接串联安装在对应通径的工业管路中，无需额外改造管线走向。

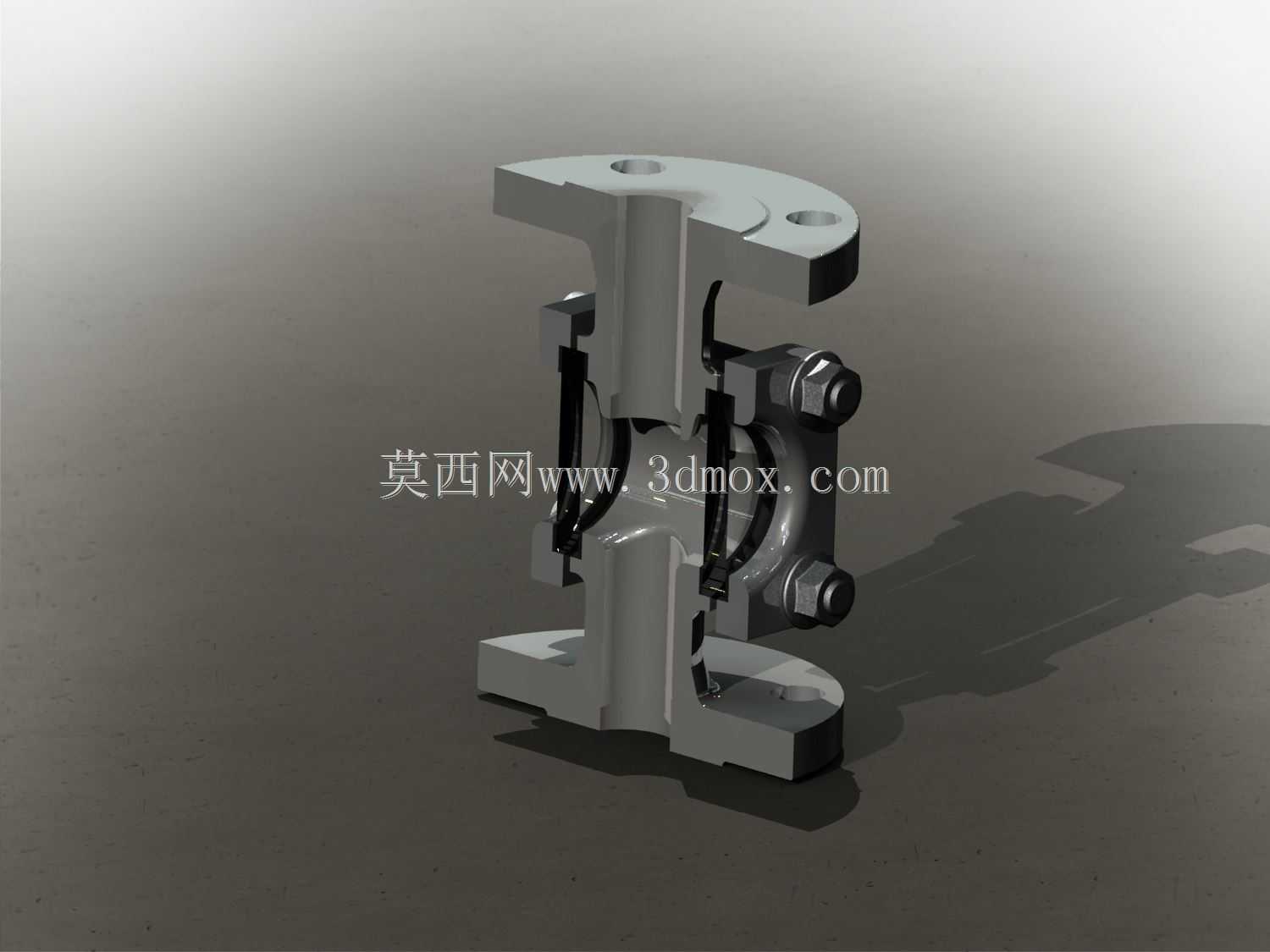

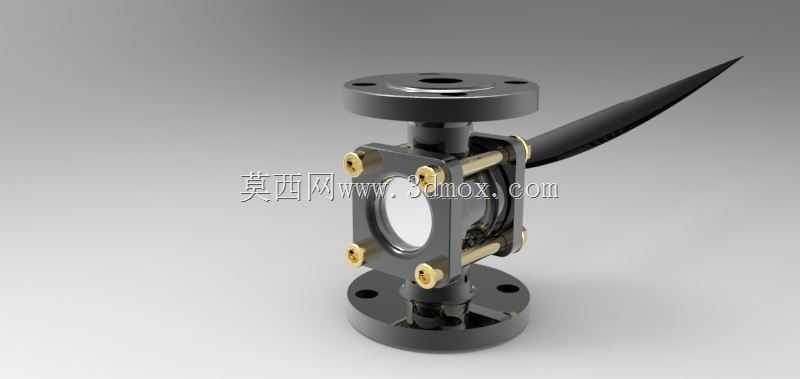

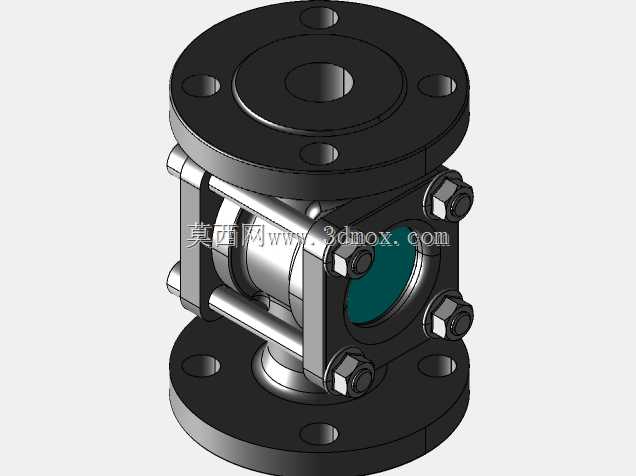

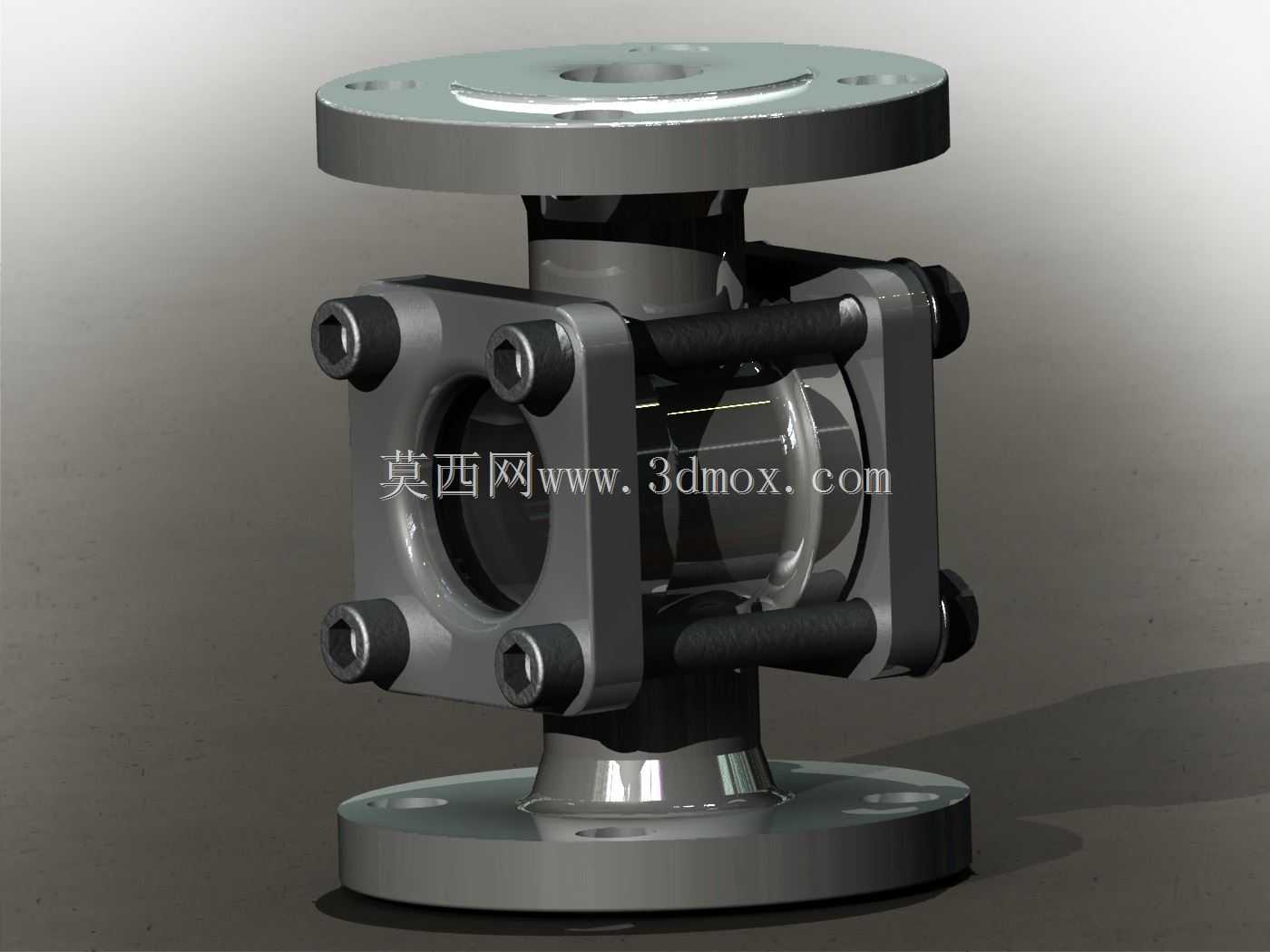

　　从结构设计逻辑来看，产品上下两端为标准圆形法兰盘，法兰盘上预留均匀分布的螺栓过孔，可与管路端的配对法兰通过螺栓紧固实现密封连接，法兰端面预留密封件安装槽位，可适配不同压力等级的密封垫片，满足不同输送压力下的密封要求，避免介质泄漏。中部为视镜的核心观测段，采用四面开设观测窗口的框架式结构，四个方向均通过螺栓压合固定透明视窗，相比传统单面视镜，多面视窗的设计可让操作人员从不同角度观测管内介质状态，避免单侧观测存在的视野盲区，即使某一侧视窗因介质挂壁出现模糊，其余方向的视窗仍可提供清晰观测视野，大幅提升现场观测的可靠性。视窗与金属框架之间采用压块配合螺栓的紧固结构，压块均匀分布在视窗四周，可保证视窗受力均匀，避免局部应力集中导致视窗开裂，同时这种可拆卸的压合结构也方便后期更换老化的视窗或密封件，降低运维成本。中部框架与上下法兰连接段之间采用拉杆螺栓进行整体锁紧，四根对称分布的长螺栓将上下法兰与中部视镜框架牢牢拉紧，保证整体结构的刚性，避免管路运行过程中因压力波动、振动导致结构松动。

　　从安装边界来看，产品整体为同轴直通结构，上下法兰的端面平行度、螺栓孔位置度均按照管路配件的通用公差要求设计，可直接适配同压力等级、同通径的标准法兰管路，安装时无需额外调整管线同轴度，只要保证配对法兰的密封面清洁、垫片放置到位，按对角顺序紧固法兰螺栓即可完成安装。产品的整体轴向长度控制在常规管路视镜的标准尺寸范围内，不会占用过多管路安装空间，可直接替换同规格的传统视镜产品，无需重新调整管线布局。中部视窗的高度经过优化设计，既保证足够的观测视野范围，又不会因为中部腔体过大导致介质滞留，避免出现介质沉积、死角残留的问题，尤其适合食品、制药等对卫生级要求较高的场景，减少介质残留带来的污染风险。

　　在功能特性上，这款视镜的结构设计充分考虑了工业现场的实际使用需求，金属主体部分采用厚重的实体结构设计，可承受管路内的常规工作压力，适配多数常压、低压流体输送场景。四面视窗的设计不仅方便人工目视观测，也可配合光电传感器透过视窗检测管内介质流动状态，实现流动状态的自动监测，满足自动化产线的监测需求。相比内置叶轮、浮球等活动部件的流量指示器，这款纯目视结构的视镜没有与介质接触的活动部件，不存在部件磨损、卡滞的问题，长期运行的可靠性更高，维护频率更低，即使输送含有少量细小颗粒的介质，也不会出现部件卡堵失效的情况。

　　实际选型应用时，可根据管路的实际通径、工作压力、输送介质的腐蚀特性匹配对应的法兰规格、主体材质与视窗材质，比如输送腐蚀性介质时可选用耐腐蚀的合金主体，输送高温介质时可选用耐高温的硼硅玻璃视窗，适配不同的工艺场景需求。安装过程中需要注意避免视窗部分承受额外的管路应力，管线安装时要做好支撑，避免管路重量直接作用在视镜结构上导致法兰变形、视窗开裂。日常运维时只需定期擦拭视窗外表面，检查密封部位是否存在泄漏即可，无需复杂的维护操作。
