内螺纹连接直通式球阀壳体结构设计

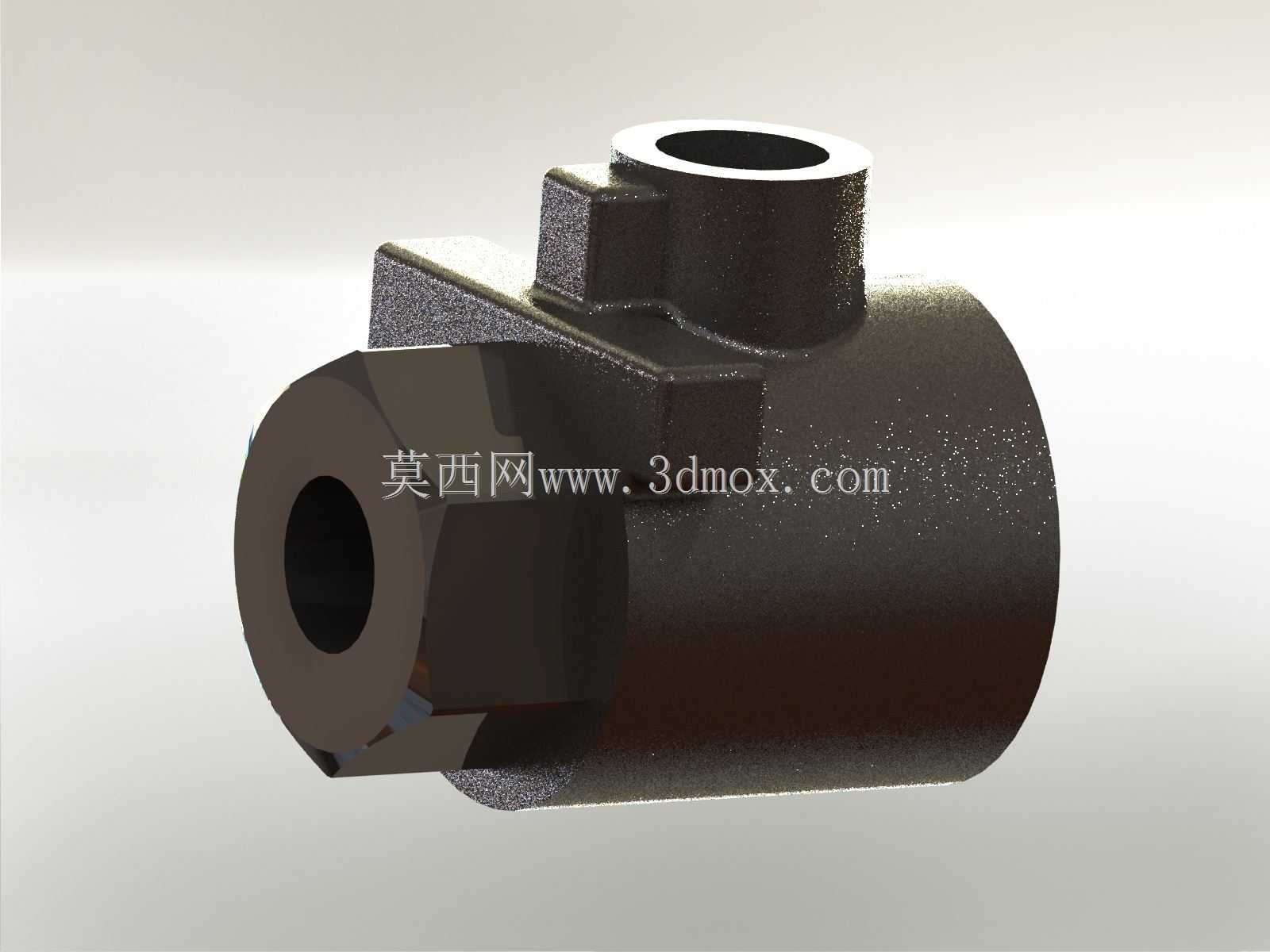

　　在民用给排水、小型液压回路、低压气动输送以及化工实验台架的管路布设场景中，这类小通径直通球阀是管路通断控制的核心基础元件，区别于大口径法兰连接的工业管线球阀，该款壳体适配的是小流量、安装空间紧凑的支路管线场景，常见于设备内部的流体支路、实验室气路终端、家装进水支路等位置，承担介质截断与导通的功能，无流量调节设计，仅做全开全关工况使用。从结构设计逻辑来看，该壳体采用一体式锻压毛坯加工成型的思路，相比两片式、三片式球阀的拼接壳体，一体式结构减少了一道外泄漏点，在低压工况下的密封可靠性更优，壳体主体为圆柱形流道结构，流道通孔与两端连接接口同轴，保证介质流经时的流阻最小，不会出现过度的流道折角导致的压损过大问题。

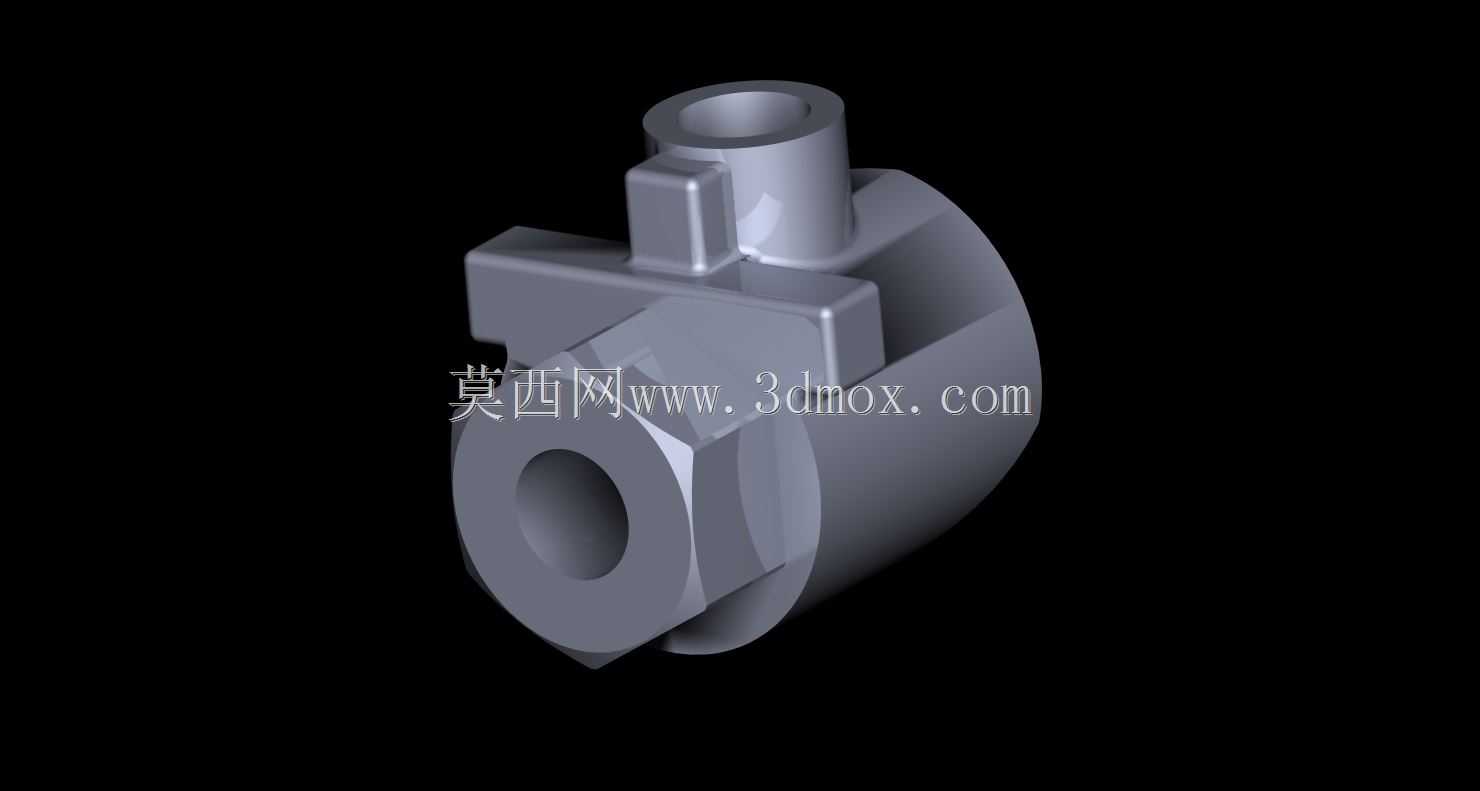

　　两端的连接结构设计为内螺纹形式，适配常规的英制管螺纹标准，安装时无需额外焊接法兰，直接通过管螺纹与上下游管路旋合即可，配合生料带或者螺纹密封胶就能实现接口处的静密封，安装操作门槛低，适合现场快速装配与后期维护更换。壳体上部的凸台结构是阀杆安装腔，与主流通腔垂直贯通，腔体内预留了阀杆密封件的安装台阶，可适配填料密封或者O型圈密封结构，凸台侧面的两个方形卡位结构，是为了匹配手柄或者执行器安装时的防转定位，避免操作阀门开关时壳体跟转，同时也能在加装气动执行器时提供定位基准，保证执行器输出轴与阀杆的同轴度。从安装边界尺寸来看，这类小通径球阀的壳体轴向总长度控制在常规内螺纹阀件的标准长度范围内，安装时不需要额外调整管路间距，

　　可直接替换同通径的截止阀、闸阀等其他阀件，上部凸台的高度预留了足够的密封件安装空间，不会出现阀杆装配后外露过长或者操作空间不足的问题，壳体外部的六方结构设计在两端接口位置，方便安装时使用管钳或者扳手夹持施力，避免旋紧螺纹时壳体受力变形。在承压性能设计上，壳体的壁厚取值按照低压工况的安全系数计算，主腔位置的壁厚均匀，不会出现局部壁厚过薄导致的承压薄弱点，上部凸台与主腔的连接位置做了圆弧过渡处理，避免应力集中，在介质压力波动或者轻微水锤工况下，不会出现过渡位置开裂的问题。流道内部的加工粗糙度要求控制在合理范围，既不会因为过于粗糙导致介质残留结垢，也不会过度提升加工成本，适配水、压缩空气、低压油品等常规无强腐蚀性介质的输送场景。

　　从建模逻辑来看，该结构的建模过程优先保证流道的同轴度公差，其次是两端螺纹的同轴度，以及上部阀杆腔与主流道的垂直度，这些形位公差直接决定了后续阀芯装配后的密封性能，如果阀杆腔与流道垂直度超差，会导致球芯偏转，出现关闭状态下内泄漏的问题。壳体外部的非加工面保留锻压毛坯的自然质感，加工面集中在两端螺纹、阀杆腔配合面、内部流道以及密封台阶位置，尽可能减少机加工面积，控制零件的加工成本，适合批量生产。在实际选型适配时，需要注意该类壳体对应的球芯通孔尺寸要与管路通径匹配，避免出现缩径导致的流阻陡增，同时上部阀杆腔的尺寸要匹配对应规格的阀杆、密封件以及压紧螺母，保证装配后阀杆转动顺畅无卡滞，密封件压缩量在合理区间，既不会因为压缩量过大导致阀杆转动扭矩过高，也不会因为压缩量不足出现阀杆位置的外泄漏。这类一体式壳体球阀相比拼接式结构，零件数量更少，装配工序更简单，批量生产时的一致性更容易控制，在民用和小型工业场景中的应用占比逐年提升，尤其是在安装空间受限的设备内部管路中，紧凑的结构尺寸相比长结构的闸阀、截止阀有明显的布局优势。
