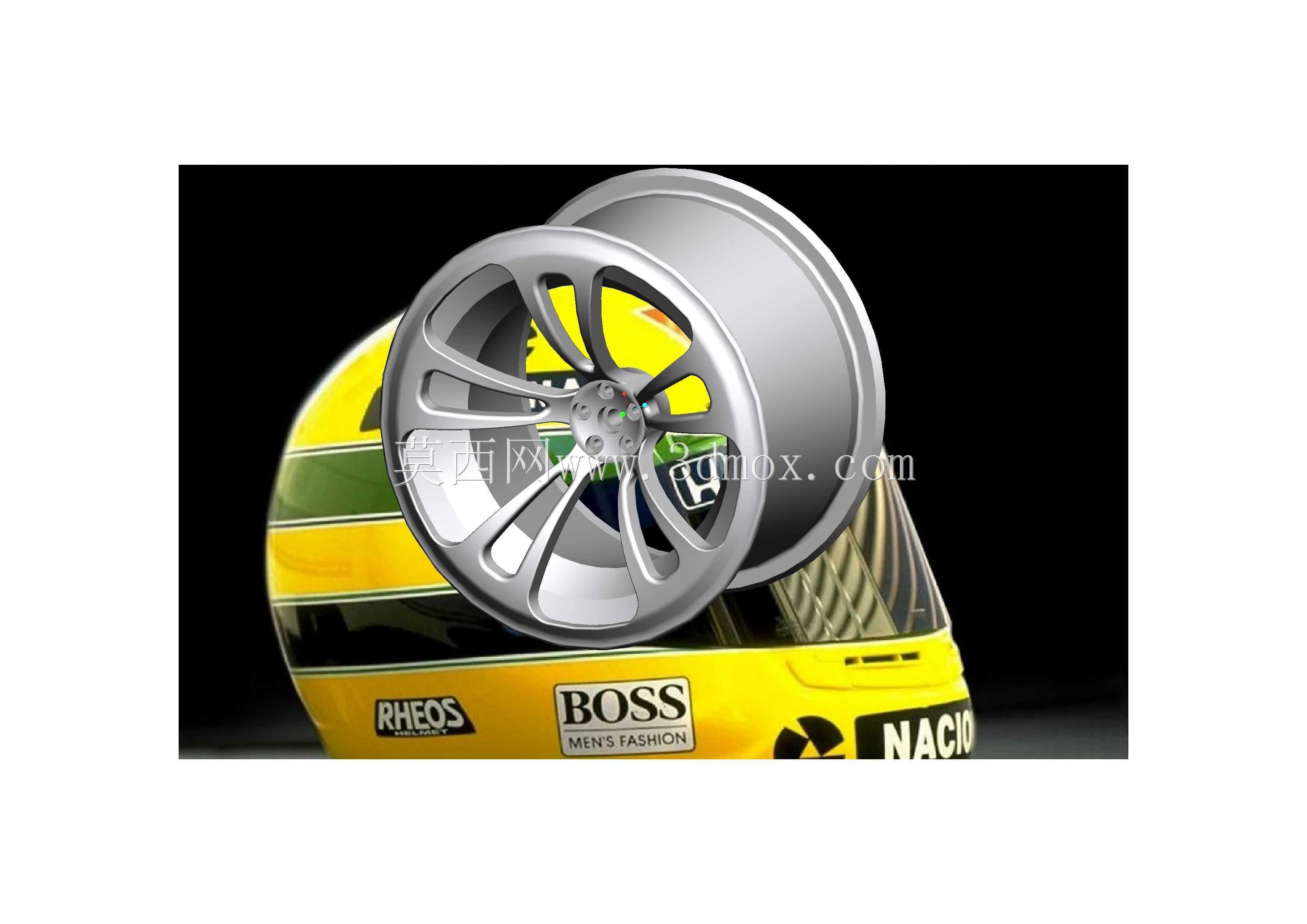

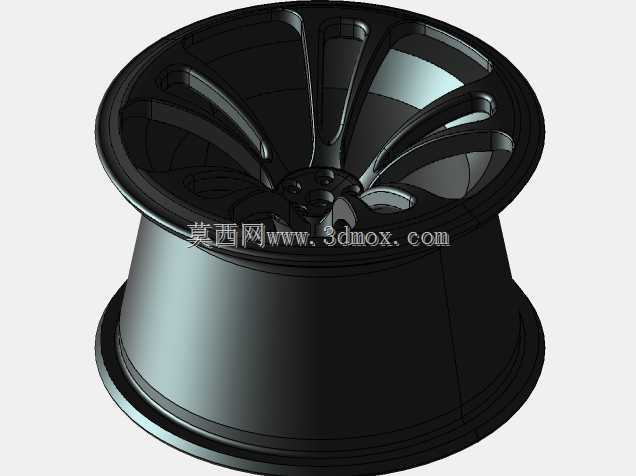

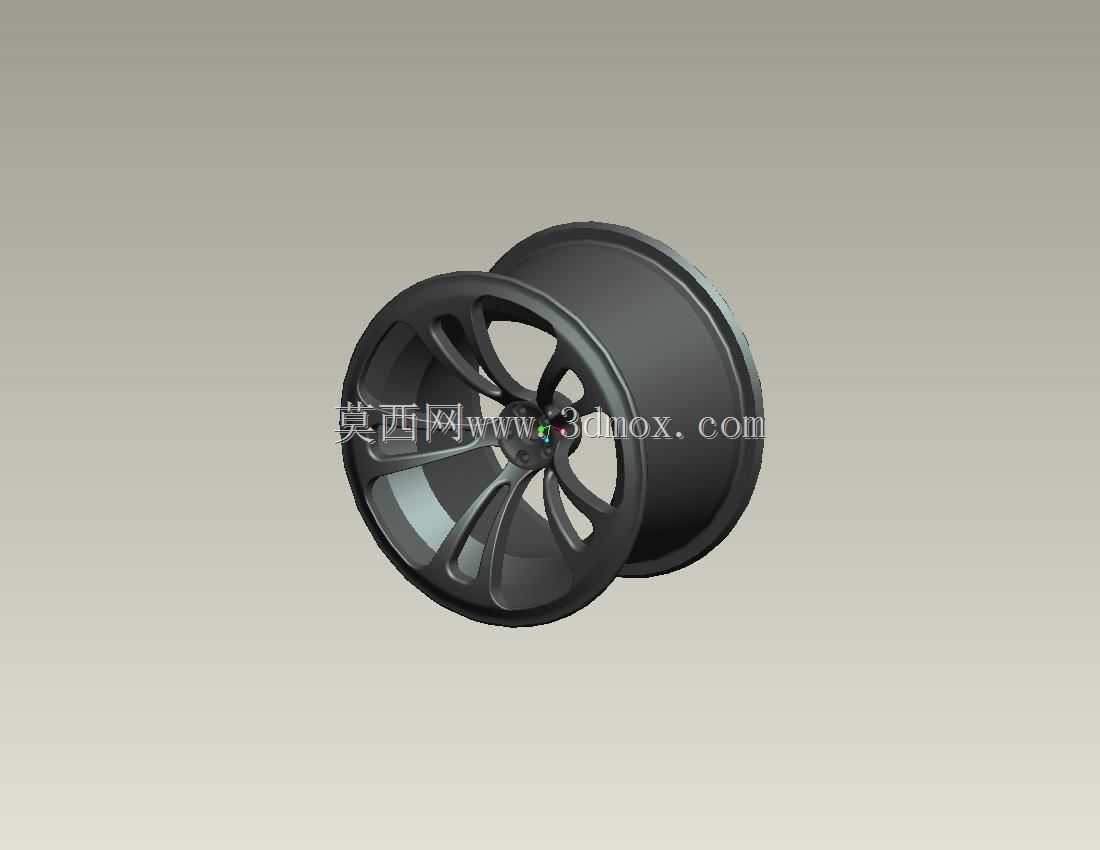

乘用车多辐条轻量化铝合金轮毂结构设计

　　这款轮毂的结构设计首先围绕乘用车行驶工况下的载荷传递需求展开，轮辋部分采用等强度变厚度曲面设计，在与轮胎胎圈配合的密封区域保留足够的壁厚余量，避免长期行驶后胎圈座出现压痕变形导致的慢漏气问题，轮辋中部的气门嘴安装孔位做了局部加厚处理，孔边缘设计有过渡圆角，消除钻孔带来的应力集中隐患。轮辐部分采用多辐条镂空布局，每根辐条的截面从轮毂中心安装盘位置向外缘轮辋位置平滑过渡，靠近中心的辐条根部厚度更大，可承受起步、制动时传递的扭矩载荷，辐条侧面做了拔模斜度处理，既满足铸造生产的脱模要求，也能在辐条承受径向冲击时引导应力沿辐条轴向均匀分散，避免局部应力超限出现辐条断裂。中心安装盘的螺栓孔分布严格匹配乘用车常用的孔距参数，

　　每个螺栓孔周围设计有环形凸台，凸台平面的平面度公差控制在0.05mm以内，保证轮毂与车轴法兰面安装时的贴合度，避免高速行驶时轮毂出现端面跳动。中心定位孔的尺寸与车轴轴头的配合公差选用过渡配合，既保证安装时的定位精度，也方便维修拆卸操作。在散热性能设计上，辐条之间的镂空区域形成连续的通风通道，车辆行驶时气流可顺着辐条间隙直接冲刷制动盘表面，带走制动过程中产生的热量，降低制动系统出现热衰退的概率。轮辐表面的曲面造型经过空气动力学优化，可减少轮毂转动时的气流紊流，一定程度上降低整车行驶的风阻系数。设计过程中针对轮毂的安装边界做了明确限定，轮辋的偏距参数适配主流紧凑型乘用车的悬架轮距要求，安装后不会与翼子板、制动卡钳发生运动干涉，

　　轮毂的最大外廓尺寸在转向极限位置时与周边部件保留足够的安全间隙，满足满载颠簸工况下的跳动空间要求。轮缘部分采用凸起的加强结构，在车辆意外剐蹭路沿时可优先承受冲击，避免轮辋密封面直接受损，同时轮缘的圆角设计可减少轮胎拆装时对胎侧的划伤风险。整个轮毂的重量分布经过优化，重心与旋转中心重合度控制在较高精度范围内，减少高速转动时的不平衡量，降低整车行驶时的方向盘抖动概率。
