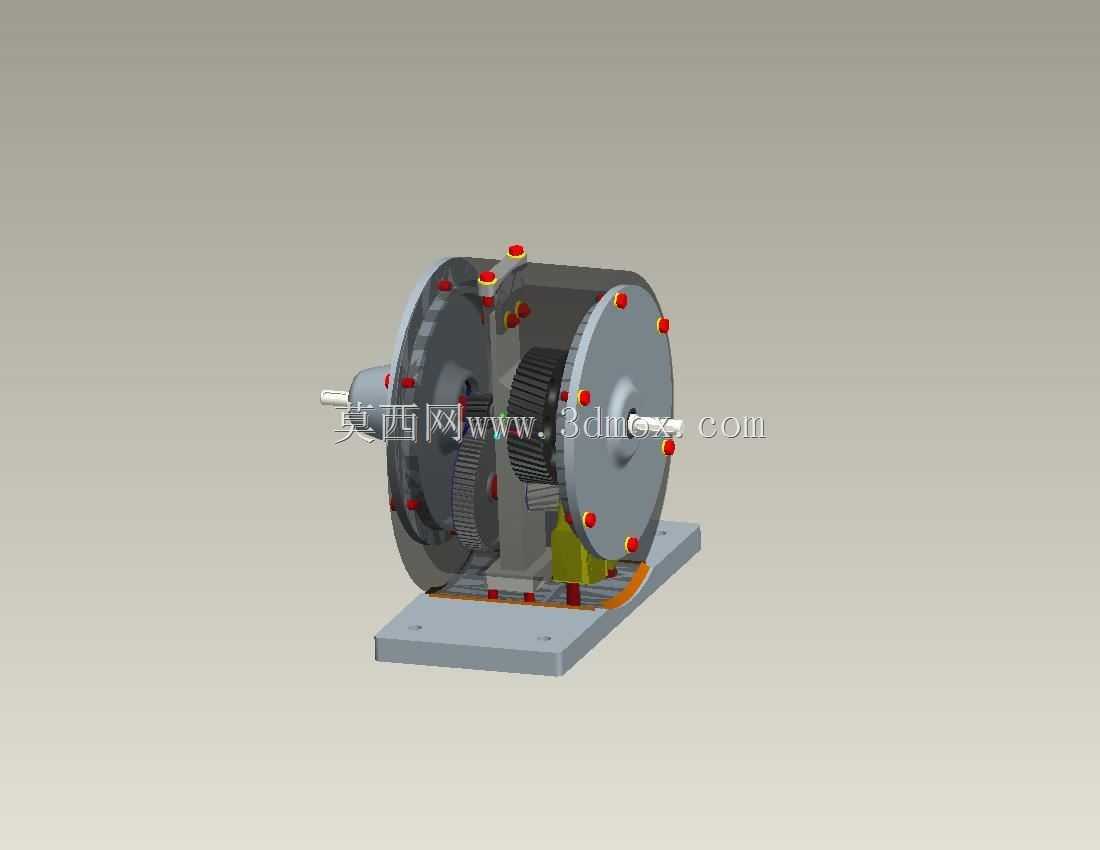

同轴式齿轮减速传动装置结构设计

　　这款同轴式齿轮减速传动结构，在中小功率传动场景中适配性极强，常见于轻工输送线、小型自动化专机、食品包装辅机的动力端，用来匹配伺服电机或普通异步电机的高转速输出，将原动机转速降至作业端需要的低转速区间，同时放大输出扭矩，满足执行机构的负载驱动需求。从结构布局来看，采用输入输出轴同轴线的排布方式，能大幅缩减传动单元的轴向安装占位，对于安装空间局促、动力输入端与执行端需要保持同轴对中的设备场景，这种布局能省去额外的传动换向构件，降低整机的装配复杂度。内部采用多级圆柱齿轮啮合传动，各级齿轮的模数、齿宽参数按照传动比分配梯度设置，高速级齿轮采用较小模数降低啮合线速度带来的振动噪声，低速级采用更大模数与齿宽来承受放大后的扭矩载荷，

　　齿轮与轴之间采用平键周向固定，轴系两端通过深沟球轴承支撑在箱体镗孔内，轴承端盖预留密封槽安装骨架油封，避免箱体内润滑脂泄漏同时阻挡外界粉尘进入啮合腔。外部壳体采用剖分式结构，上下壳体通过沿周向均布的螺栓紧固连接，剖分面加工时严格控制平面度，装配时涂覆密封胶杜绝渗油隐患，壳体侧面预留的观察位可以直观看到内部齿轮啮合状态，方便调试阶段检查齿面接触斑点是否符合设计要求。底部自带一体化铸造的安装底座，底座上开设四个对称布置的长圆形安装孔，既可以补偿安装时的底座加工位置误差，也能在后期维护时快速调整整机的轴向安装位置，安装面的平面度要求控制在0.05mm以内，避免装配后轴系出现附加弯矩导致轴承过早失效。设计阶段优先考虑了装配工艺性，

　　所有轴上零件的装配方向都沿轴向排布，不需要额外设计径向装配让位结构，齿轮、轴承、端盖都可以沿轴向依次推入安装位置，能有效缩短产线的装配工时，日常维护时只需要拆开上端盖即可检查内部齿轮磨损情况，不需要将整机从设备底座上完全拆卸，大幅降低后期运维的工作量。壳体外部的螺栓排布按照受力均匀性设置，在轴承支撑位附近加密螺栓间距，保证箱体在承受齿轮啮合反作用力时不会出现剖分面张口的情况，输出轴端的轴伸长度按照通用标准设计，可以直接匹配联轴器、链轮、带轮等多种传动连接件，不需要额外定制转接轴套，适配多数常规工业传动场景的安装需求。
