精密级板件冲孔加工冲压模具结构

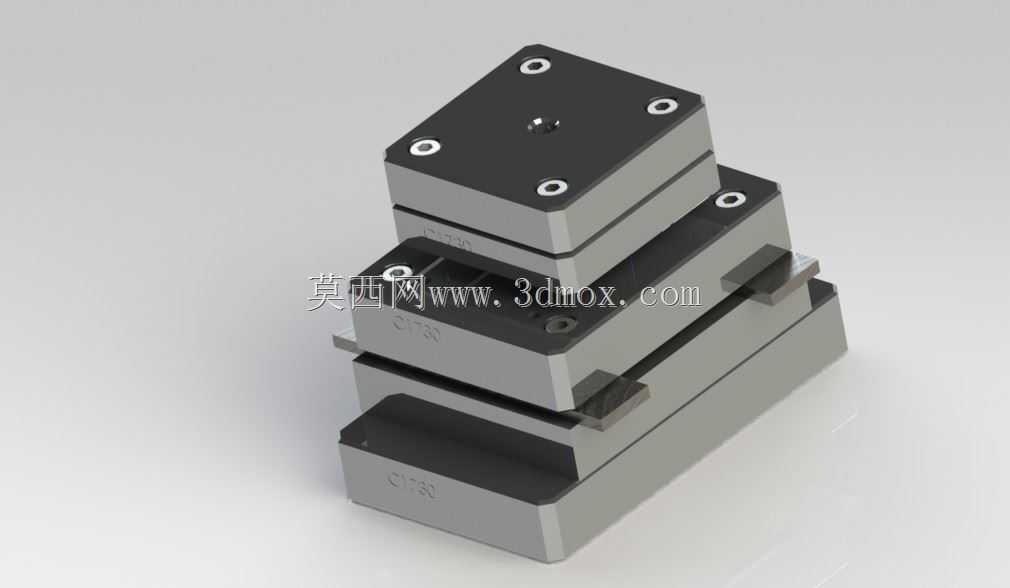

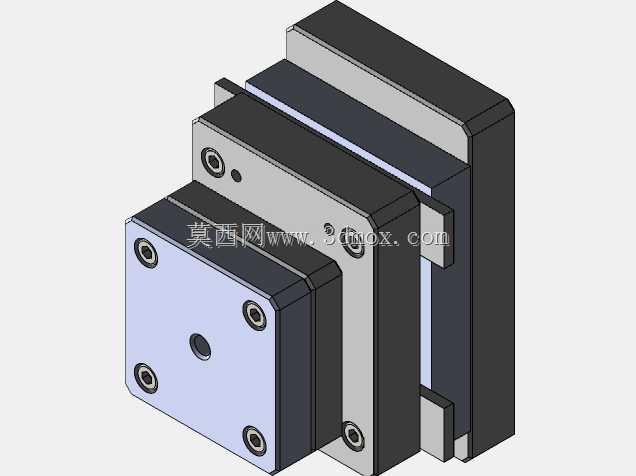

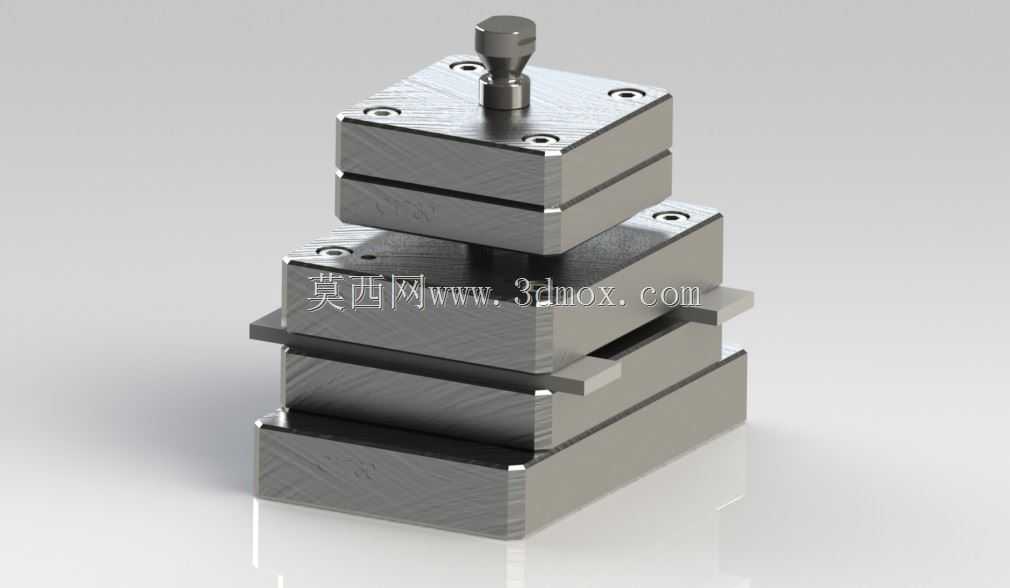

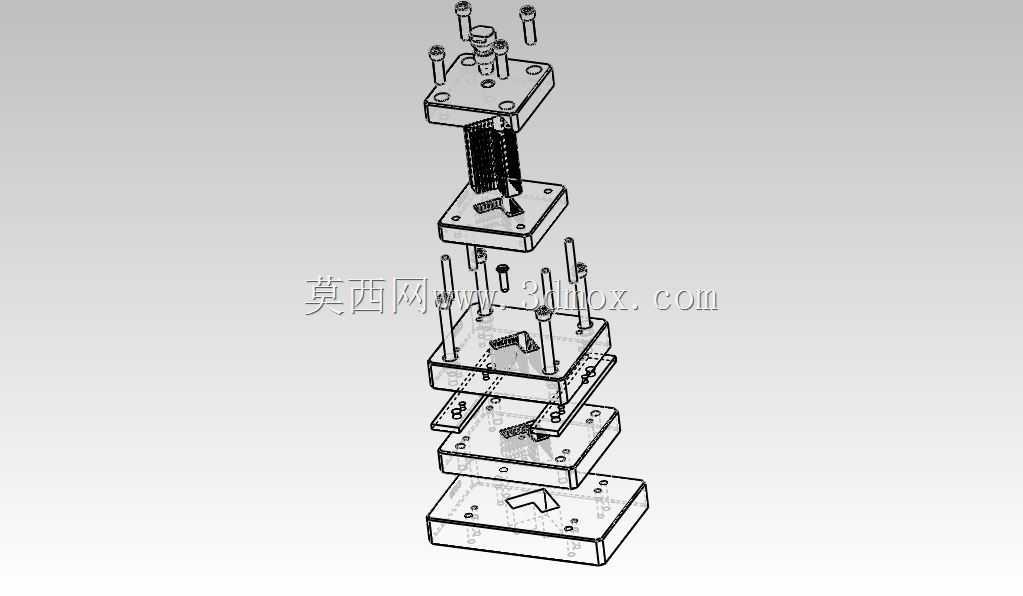

这款冲孔工装是面向五金薄板、小型金属结构件批量冲裁加工场景设计的专用冲压作业工装，广泛应用于电子五金配件、家电金属结构件、小型汽车冲压零部件的生产加工环节，可适配常规开式可倾压力机、小型四柱液压机的安装接口，直接完成对应工位的冲孔加工作业，替代传统钻孔、铣孔的低效加工方式，单工位冲裁节拍可匹配整线连续生产的效率要求，大幅降低薄板孔位加工的单件工时与人工成本。从实际生产用途来看，该工装核心功能是完成指定厚度金属板材的预设孔位冲裁成型，冲裁过程中可同时保证孔位的位置公差、孔壁垂直度与断面平整度，冲裁完成后的工件无需额外进行孔口去毛刺、铰孔修正等二次工序，可直接流入后续折弯、铆接、装配等生产环节，适配冷轧钢板、铝合金薄板、镀锌板等多种常用五金加工板材的冲裁需求。从功能特性来看，该工装采用上下模分体式叠层结构设计，从上到下依次设置模柄连接段、上模固定板、卸料板、下模固定板、下模座的层级结构，模柄采用标准圆柱式接口，可直接与压力机滑块的安装孔位锁紧固定，无需额外制作转接连接结构；卸料板采用弹性卸料结构，冲裁完成上模回程过程中可自动将卡紧在凸模上的板材平稳卸下，避免工件带料变形、凸模卡料等生产异常；上下模之间设置有精准的导柱导套对位结构，合模过程中可自动校正上下模的同轴度偏差，避免凸模凹模发生啃模损伤，长期反复冲裁作业下仍能保持稳定的对位精度，孔位位置公差可控制在±0.02mm范围内，满足精密五金件的加工精度要求。从设计思路来看，该工装整体采用模块化分层设计逻辑，凸模、凹模均采用快换式安装结构，当加工不同孔径、不同孔位的工件时，仅需更换对应规格的凸模镶块与凹模镶块，无需整体拆解模架，大幅缩短工装换型调试的时间；模座部分采用高碳钢调质处理，整体刚性充足，可承受连续冲裁过程中的反复冲击载荷，不会出现模座变形导致的精度偏移问题；所有连接螺丝、定位销均采用标准件选型，后期维护更换配件无需单独定制，降低工装的全生命周期使用成本。从安装边界与外形尺寸来看，该工装整体为方正叠层结构，下模座设置有标准的U型安装槽，可直接通过T型螺栓固定在常规压力机的工作台面上，安装时仅需保证模柄与滑块中心同轴、下模座与工作台面平行即可完成调试，无需复杂的对位调整；整体闭合高度适配多数10吨到25吨规格小型压力机的闭合行程范围，无需对设备进行额外改造即可直接投入生产使用，上下模合模过程中的运动行程预留有足够的安全余量，不会出现冲程超限导致的模具损坏问题。
