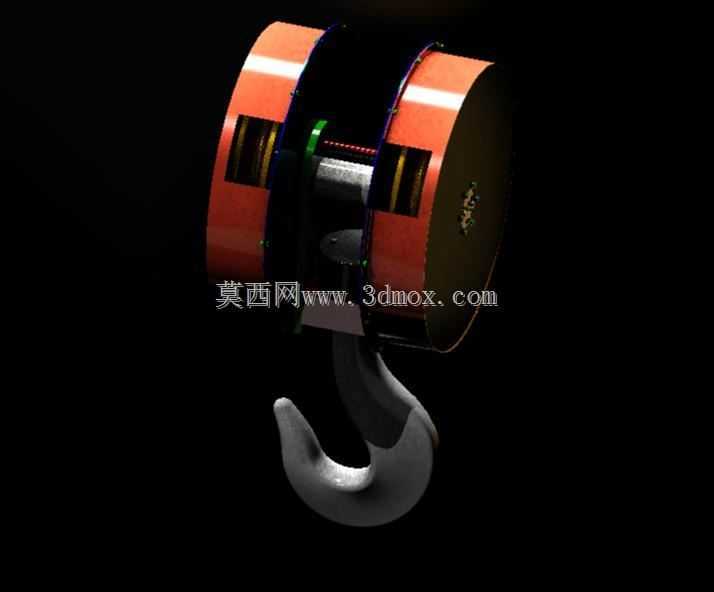

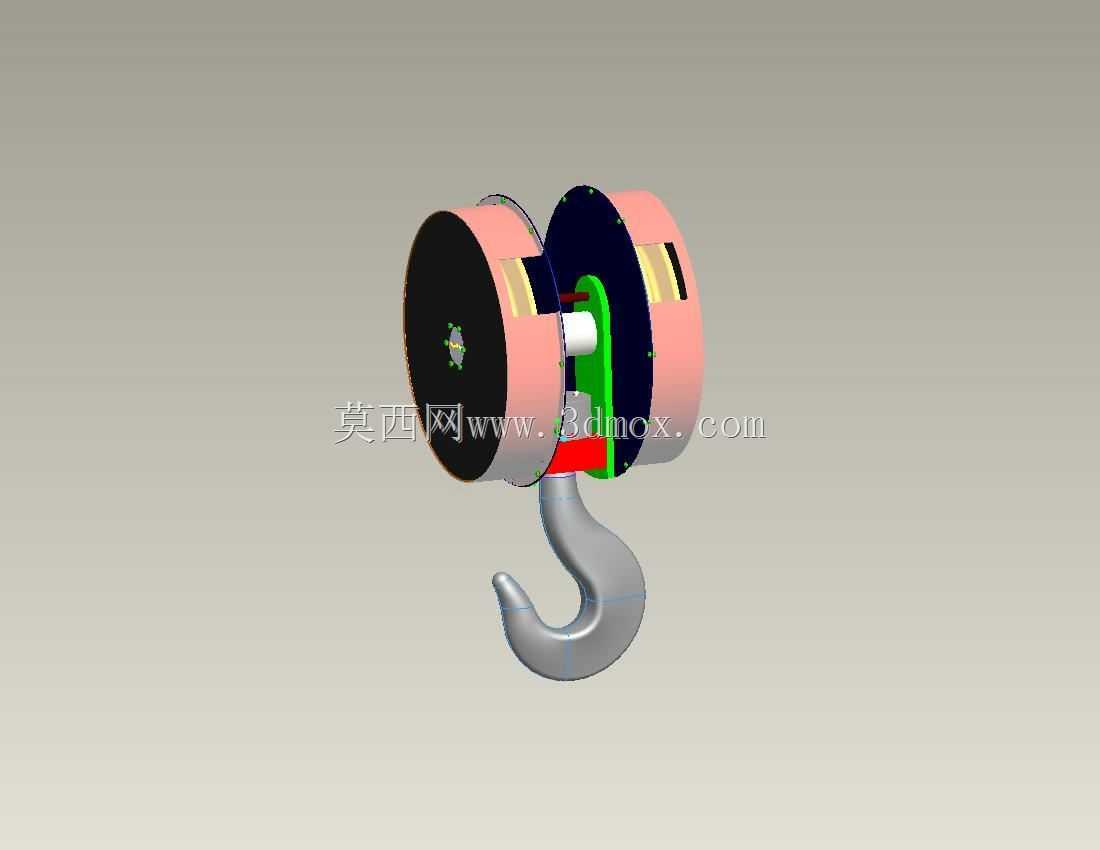

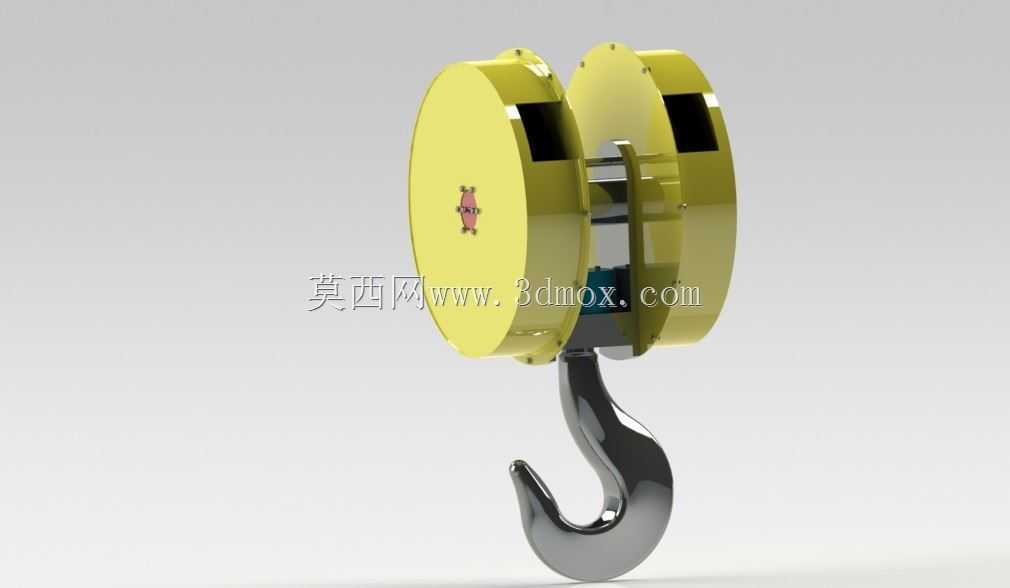

双轮组起重吊钩滑轮组结构设计

　　该构件为起重作业核心承载吊具，广泛应用于桥门式起重机、门座式起重机、流动式起重机等各类起重设备的取物端，直接承担被吊重物的载荷传递功能，是起重作业流程中连接起升钢丝绳与被吊物料的关键受力部件。从结构设计来看，该滑轮组采用双滑轮并列布置形式，滑轮外缘设置挡绳凸缘，可有效避免起升钢丝绳在作业过程中脱槽，滑轮内部集成轴承安装位，可适配标准深沟球轴承或滑动轴套，保证钢丝绳绕入绕出时滑轮转动灵活，降低钢丝绳与滑轮槽的磨损速率。滑轮组下方通过横梁连接锻造吊钩，吊钩采用单钩钩头形式，钩身截面为T型渐变结构，钩尖处设置防脱挡板安装位，可加装防脱棘爪防止吊装索具从钩口意外滑出，钩头与横梁的连接部位设置推力轴承，可实现吊重状态下吊钩的水平回转，

　　方便作业人员调整被吊物料的朝向。设计过程中，滑轮直径严格匹配对应钢丝绳直径的倍率要求，保证钢丝绳弯曲曲率在许用范围内，延长钢丝绳使用寿命；滑轮组侧板采用加厚钢板焊接成型，侧板上预留钢丝绳穿入缺口，方便日常维保过程中更换钢丝绳无需拆解整个滑轮组结构。安装边界方面，该滑轮组上部通过滑轮轴与起升机构钢丝绳缠绕系统连接，整体外形尺寸适配对应吨位起重机的起升高度限制要求，吊钩最低工作位置与卷筒之间预留足够的安全距离，避免冲顶事故发生；滑轮组两侧的侧板外凸尺寸控制在合理范围，可避免吊钩在起升过程中与起重机臂架端部或小车架结构发生干涉。从功能特性上，该结构可实现起升钢丝绳的倍率转换，匹配不同起重量工况下的钢丝绳受力需求，

　　双滑轮结构可将单根钢丝绳的载荷分摊为两股，降低单根钢丝绳的受力水平，同时吊钩与滑轮组的铰接结构可缓冲起制动过程中的纵向冲击载荷，减少对起升机构的刚性冲击。在实际作业场景中，该吊具可配合吊装带、卸扣等索具完成各类钢材、设备构件、集装箱等重物的吊装转运，钩头的锻造材质经过调质处理，可承受交变载荷下的疲劳冲击，滑轮槽表面经过淬火处理，硬度满足长期与钢丝绳摩擦的使用要求，整体结构无多余外露突出部件，可适应厂房、港口、工地等多种复杂作业环境下的吊装需求，日常维保仅需定期对滑轮轴承、吊钩推力轴承加注润滑脂，检查钩头磨损量与滑轮槽磨损情况即可，维护成本较低。
