起重机用重型起重吊钩滑轮组结构设计

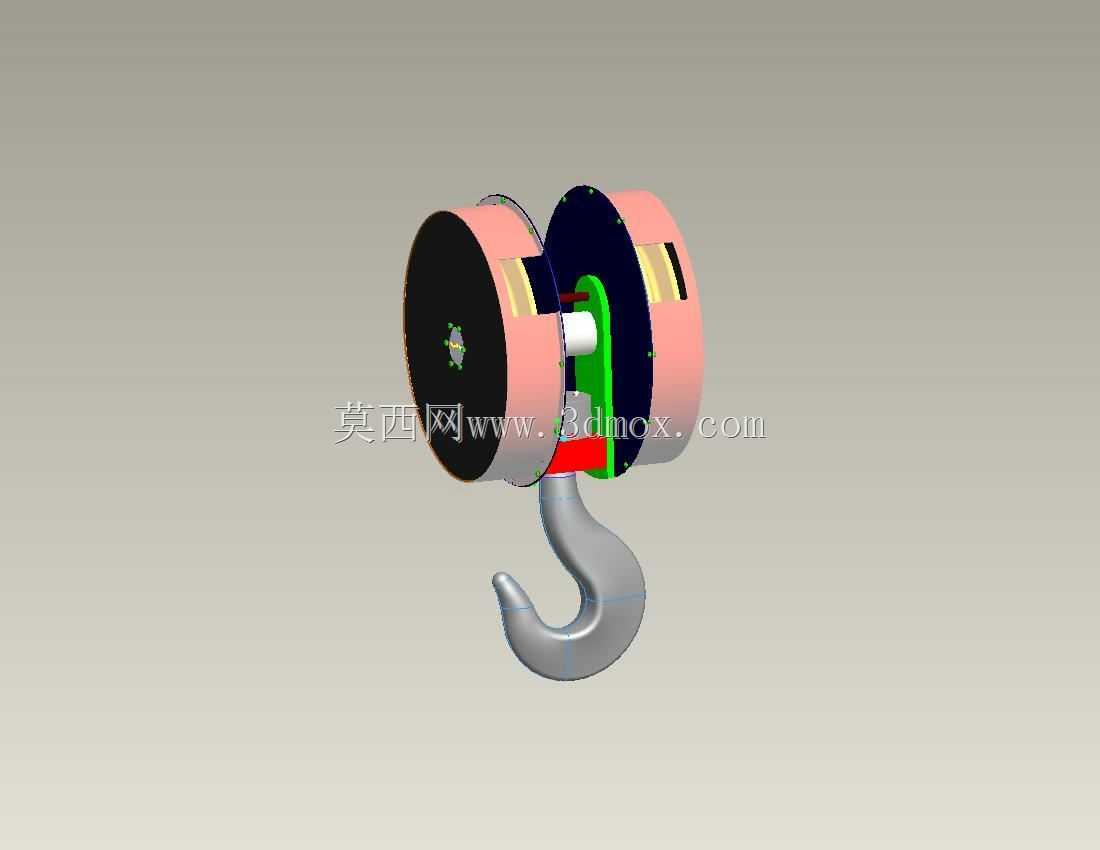

　　该起重吊钩滑轮组是桥式起重机、门式起重机等起重设备的核心取物承载部件，主要应用于厂房内重型工件转运、港口货场装卸、基建施工现场物料吊装等作业场景，是连接起重钢丝绳与被吊重物的关键传力构件，直接决定起重作业的承载安全性与作业可靠性。整套结构采用对称式滑轮排布设计，两侧滑轮通过中间心轴串联安装，滑轮外侧设置防护端盖，既可以避免作业过程中杂物卡入滑轮绳槽，也能防止钢丝绳从绳槽内脱出，适配常规圆股起重钢丝绳的缠绕导向需求，可将钢丝绳的牵引力平稳传递至下部吊钩结构，同时通过滑轮组的倍率匹配，降低起重卷扬机构的输出载荷需求，适配不同额定起重量的起重主机参数。下部吊钩采用锻造合金钢钩体结构，钩身带有防脱挡边结构，配合未在视图中展示的防脱棘爪，

　　可避免吊装过程中吊索具从钩口意外滑出，钩体与滑轮组架体之间采用推力轴承连接，可实现吊重状态下吊钩的水平自由回转，方便作业人员调整被吊重物的朝向，降低对位操作的难度。设计过程中优先考虑承载路径的合理性，钢丝绳的载荷通过滑轮槽传递至滑轮心轴，再经两侧架体传递至吊钩横梁，最终全部载荷由吊钩钩身承载，所有传力部位均避免出现应力集中的锐角结构，轴类配合部位预留标准轴承安装位，可适配常规标准件的选型装配，降低后期维护的备件替换成本。安装边界方面，整套滑轮组上部预留钢丝绳穿绕空间，两侧防护端盖的外轮廓尺寸需匹配起重小车的吊钩限位行程，避免起升过程中滑轮组与小车架底部发生碰撞干涉，下部吊钩的钩口开度适配常规卸扣、吊装带吊环的连接尺寸，可满足多数常规吊装索具的快速挂接需求，架体两侧的间隙控制在合理范围，既保证滑轮转动无卡滞，也避免钢丝绳在偏斜吊装时从滑轮间隙中脱出。
