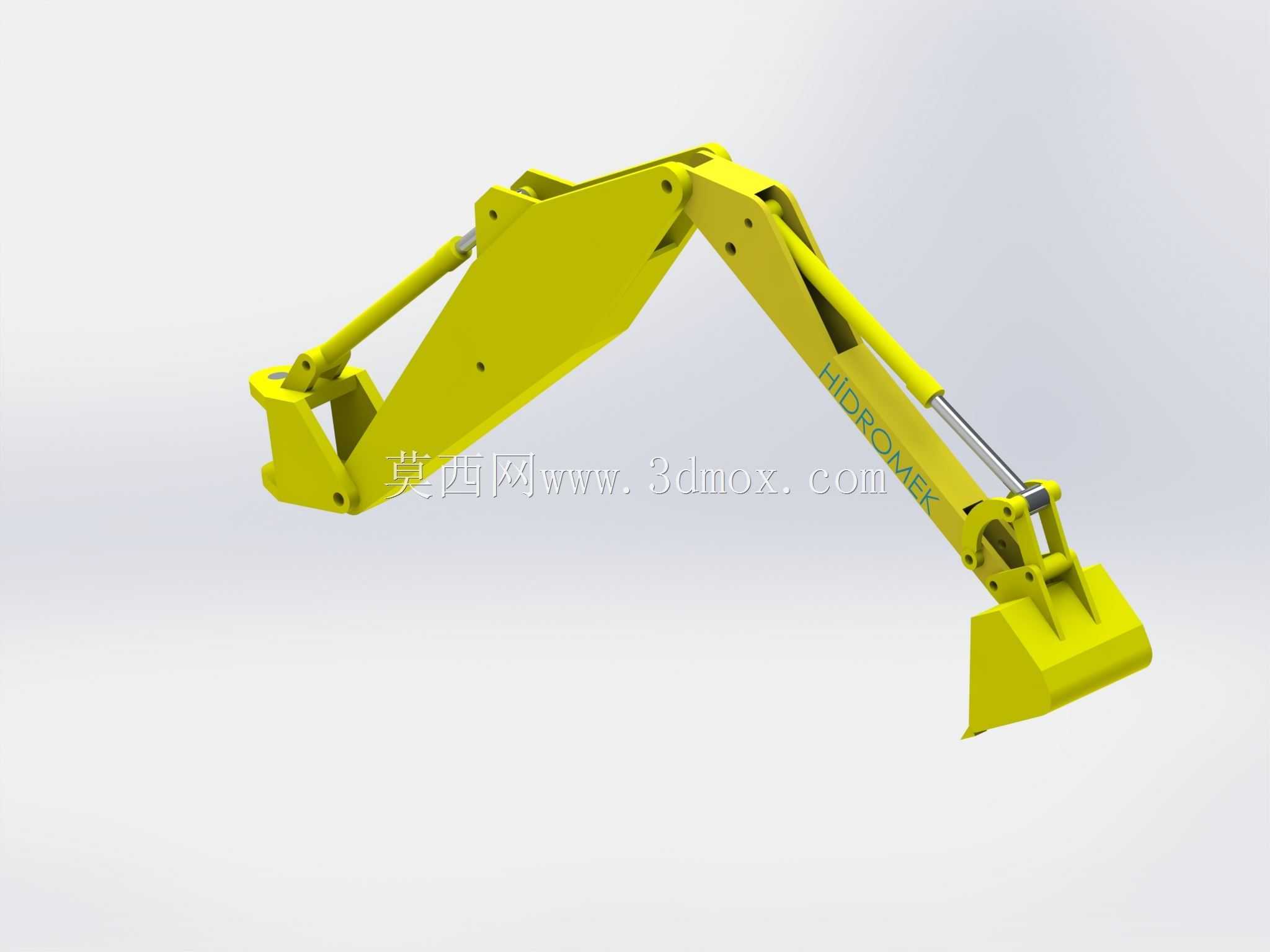

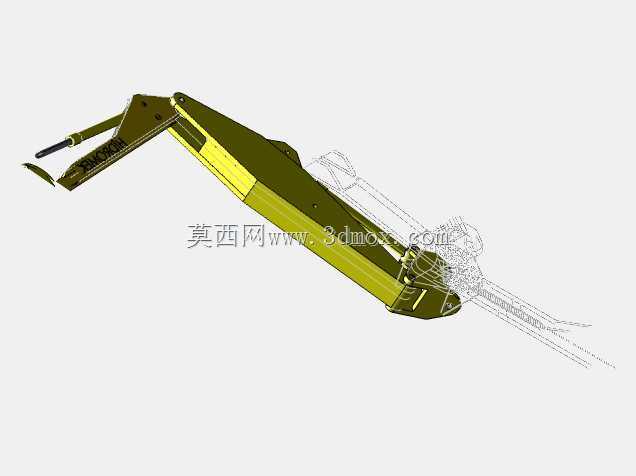

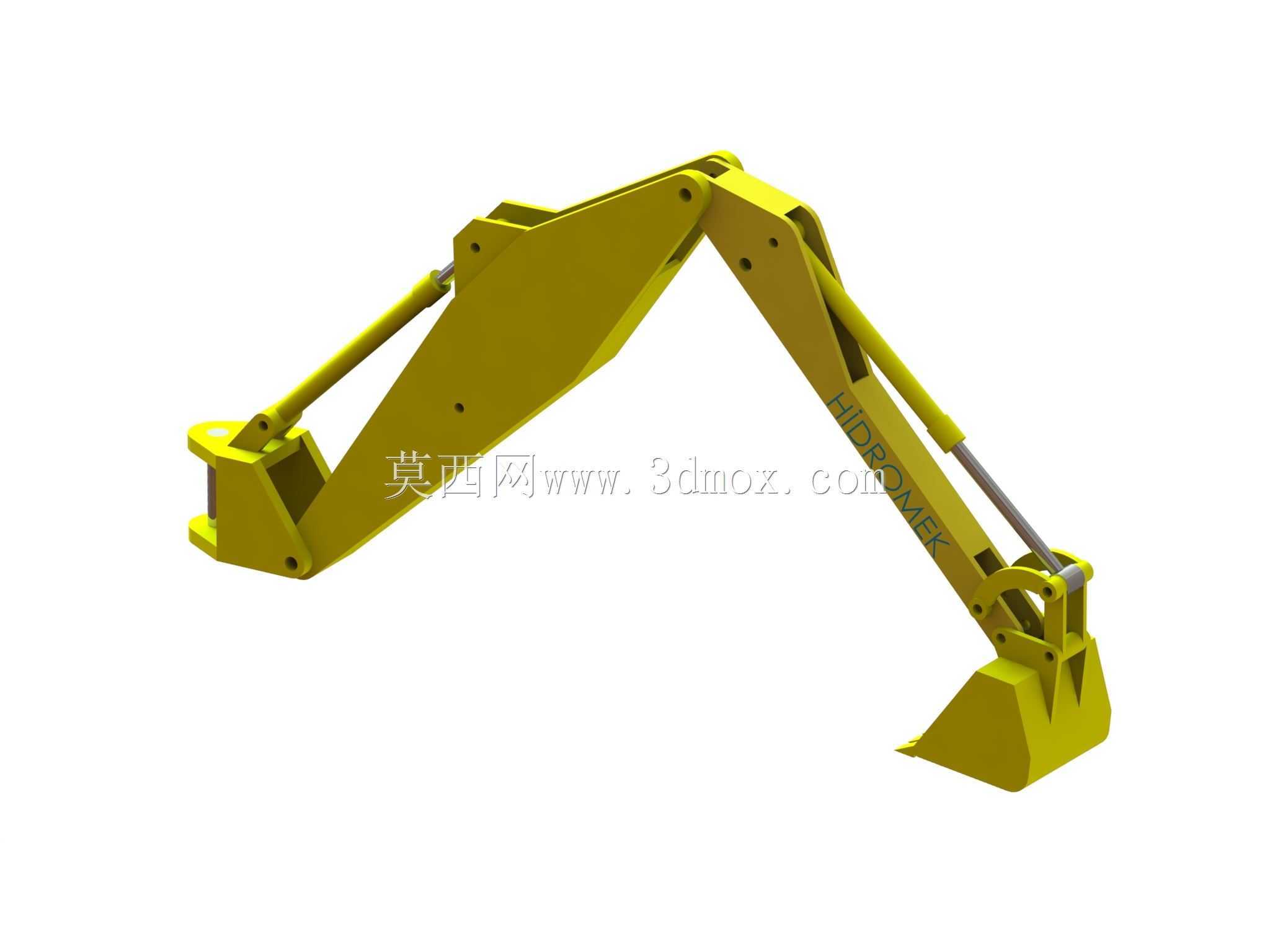

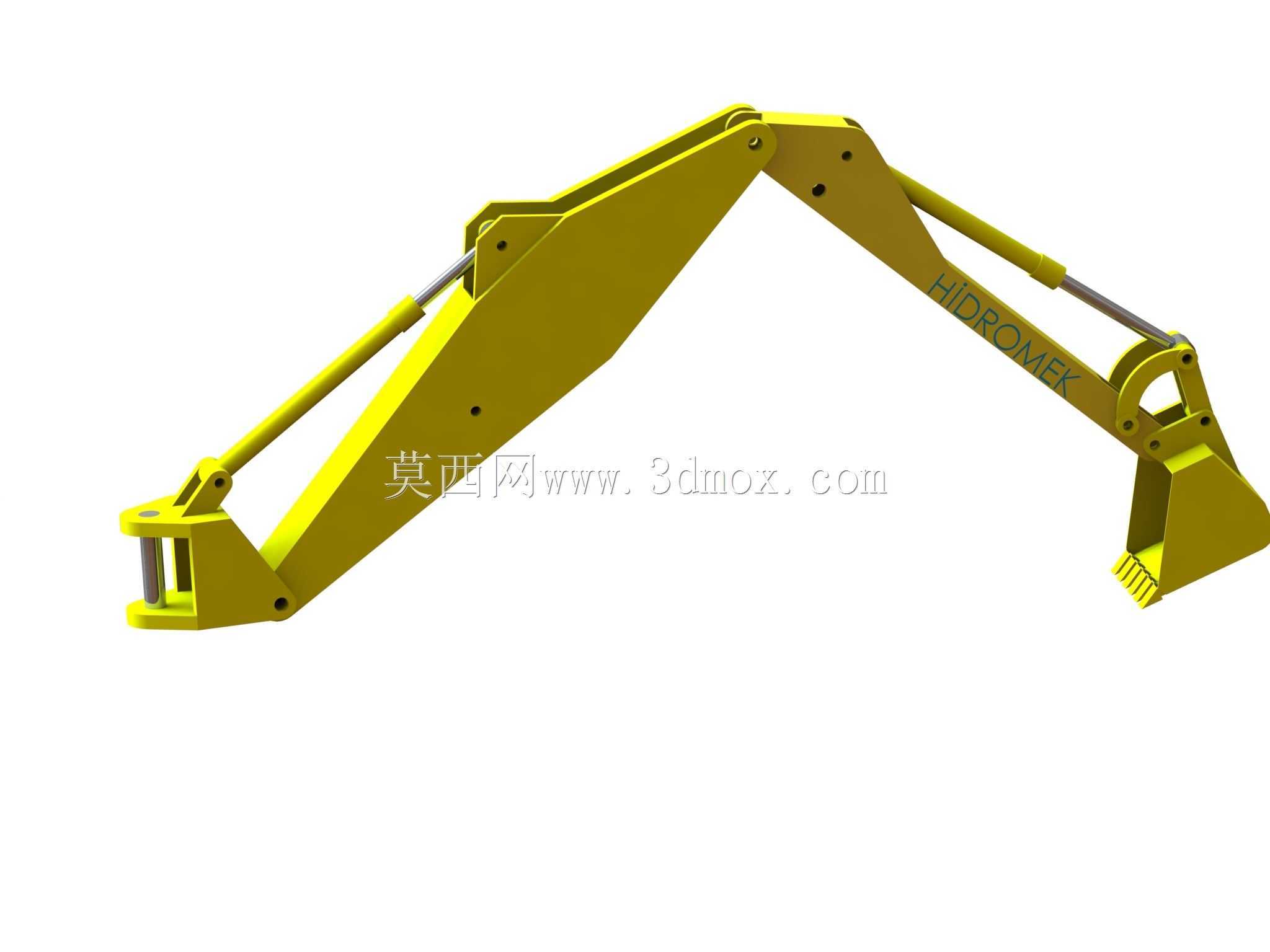

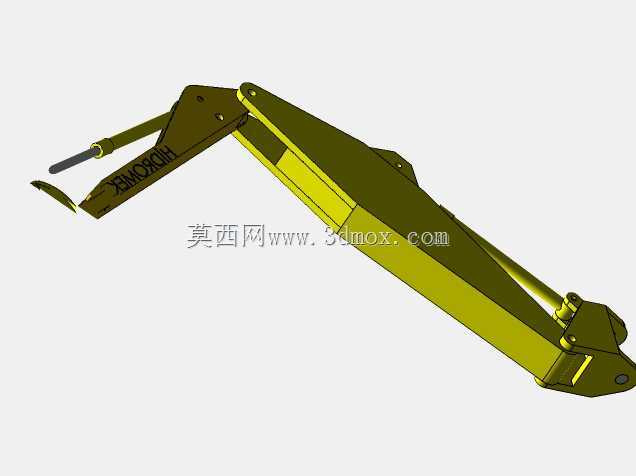

挖掘机折叠式液压工作臂结构设计

　　这套折叠式液压工作臂是小型履带挖掘机的核心作业执行部件，主要适配1.5-3吨级微型挖掘设备，在城镇管网施工、庭院土方整理、小型矿洞采掘、农业果园开沟等受限空间作业场景中应用广泛。区别于大型挖掘设备的长动臂结构，该工作臂采用三段折叠式铰接布局，整体收缩状态下横向占用空间不足1.2米，可在宽度1.5米的狭窄巷道内完成全角度回转作业，解决了常规挖掘臂在狭小场地无法展开的痛点。从结构设计逻辑来看，整个臂体采用箱型焊接结构，上下盖板与两侧腹板选用Q355B低合金高强度钢板，铰接耳板位置做了局部加厚处理，所有销轴孔均预留了衬套安装余量，可在后期维护时快速更换耐磨铜套，降低整机运维成本。臂体上的三组液压油缸分别对应动臂举升、斗杆收放、

　　铲斗翻转动作，油缸铰接点的位置经过运动学仿真优化，在臂体完全伸展时最大挖掘深度可达2.2米，举升最高点距离地面高度3.1米，铲斗挖掘力可达到18kN，完全满足小型土方作业的载荷需求。安装边界方面，臂体根部的回转连接座采用标准法兰接口，可直接匹配通用型小型挖掘机的回转平台，连接螺栓选用10.9级高强度螺栓，安装时需保证铰接销轴的同轴度误差不超过0.1mm，避免臂体动作时出现卡滞或偏磨问题。设计过程中重点考虑了作业时的受力分布，在臂体弯折应力集中的位置增设了加强筋板，同时在液压管路的排布上预留了足够的运动余量，避免臂体折叠或伸展过程中管路与结构件发生剐蹭。铲斗连接部位采用快换式接口设计，可根据作业需求快速更换破碎锤、抓斗、螺旋钻等属具，

　　拓展设备的多场景作业能力。整个臂体的重心经过配平计算，在全行程动作过程中不会对整机的稳定性造成额外影响，配合主机的液压系统可实现动作的平稳调速，在精细作业场景下可完成毫米级的点位挖掘操作，适配市政管线铺设这类对作业精度有要求的施工场景。
