牛顿碰撞球动量演示实验装置结构设计

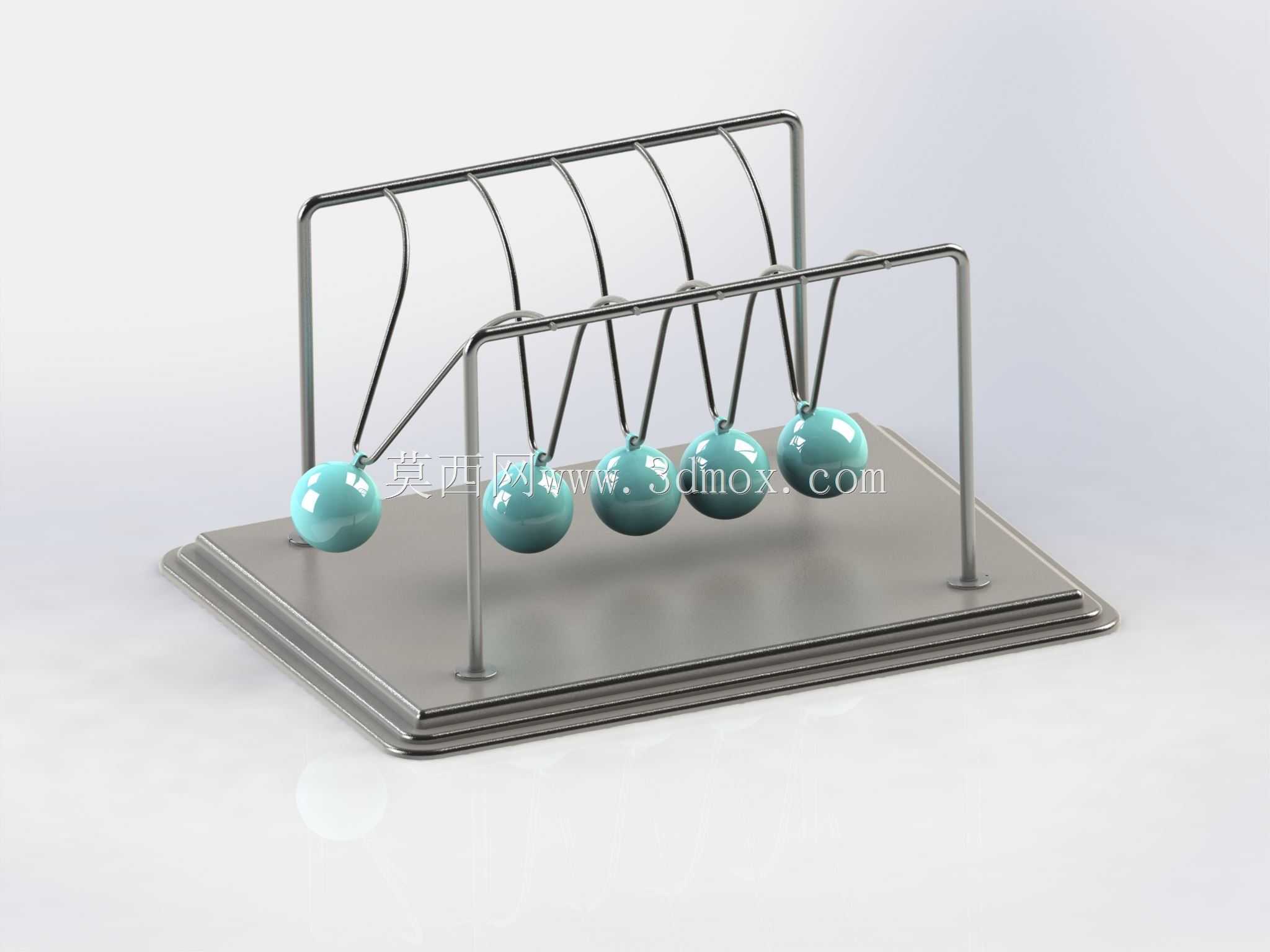

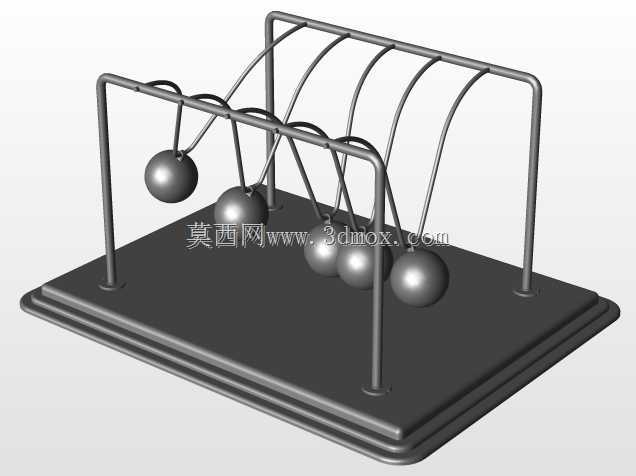

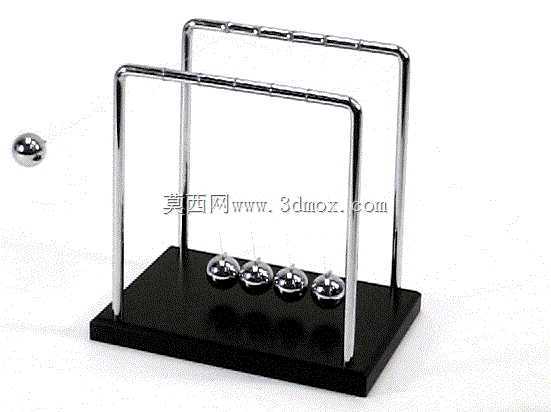

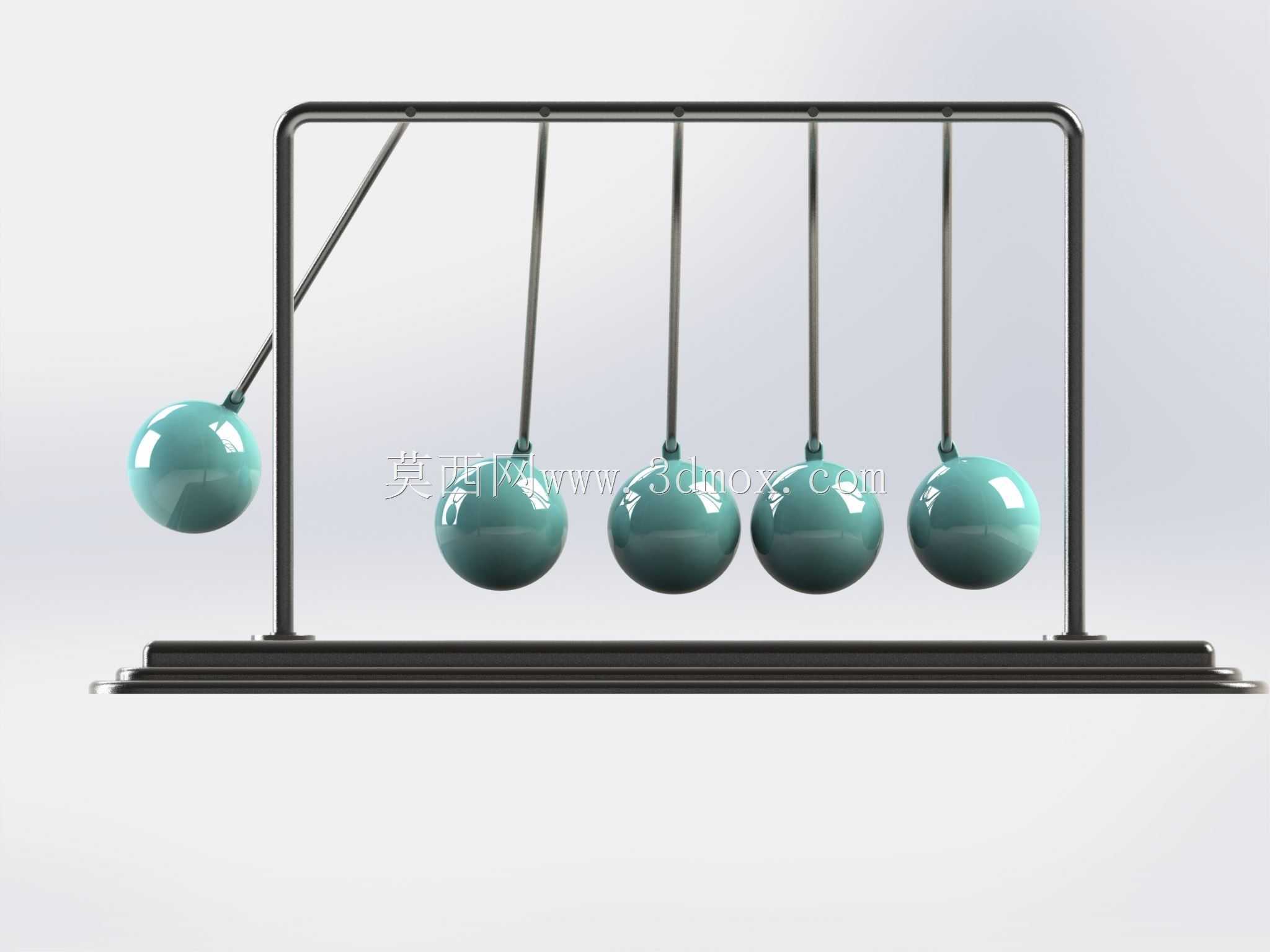

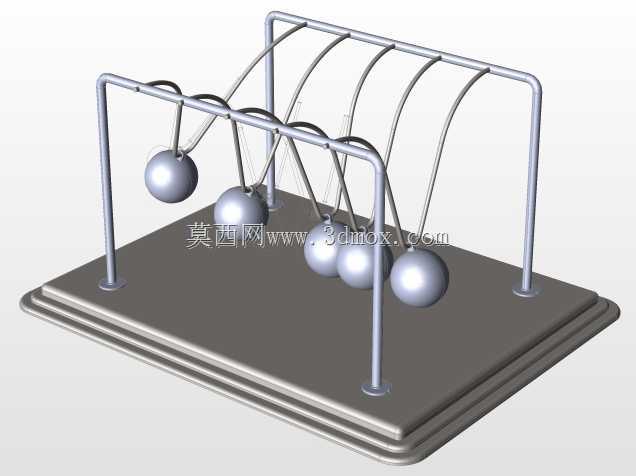

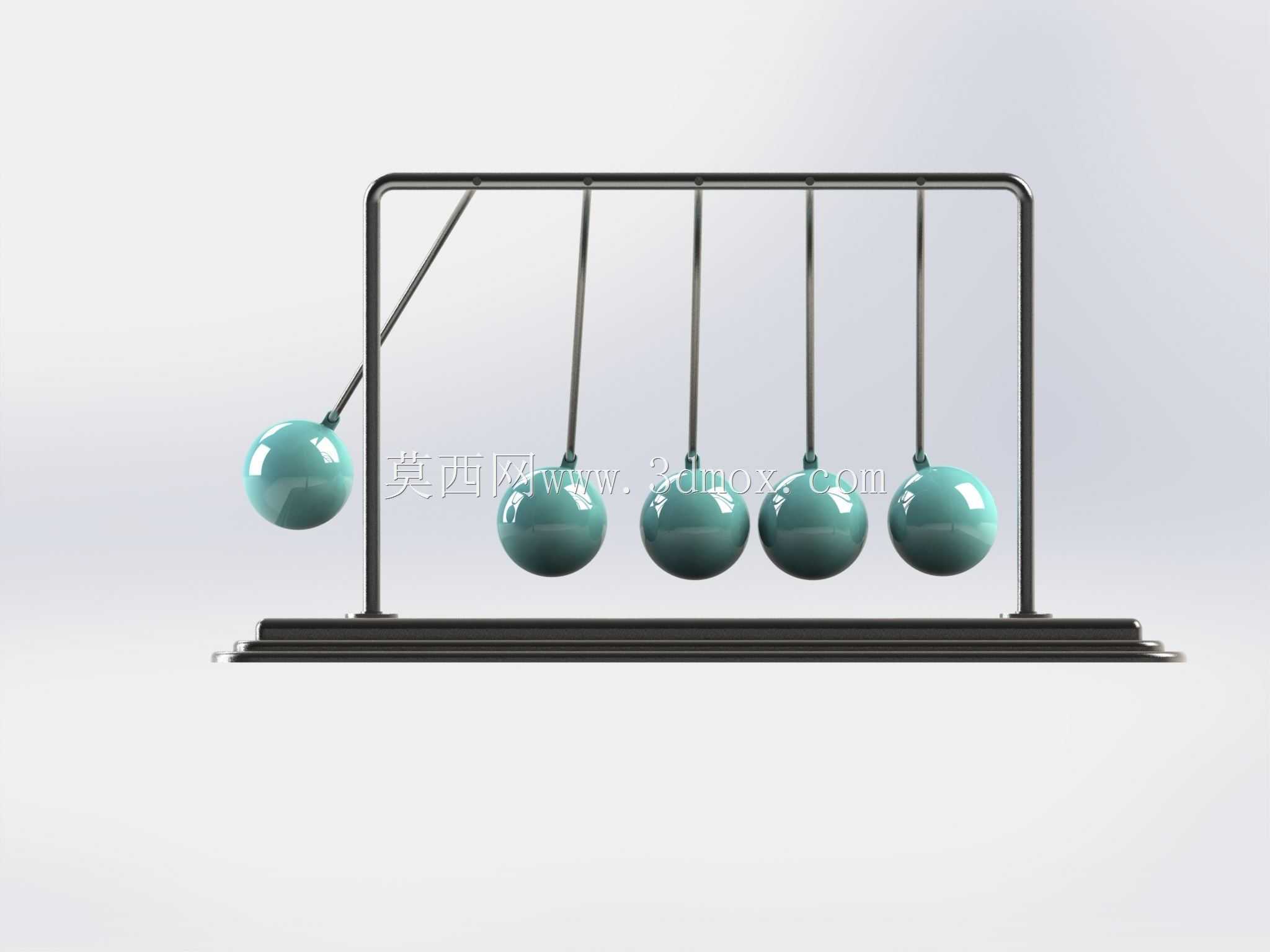

　　这款碰撞演示装置的核心应用场景覆盖中学物理力学实验课堂、高校普通物理演示实验室、科普场馆互动展项区域，也可作为工业设计展厅的力学原理展示摆件，直观呈现弹性碰撞过程中的动量守恒与能量传递规律，帮助观察者快速理解刚体碰撞的基本力学逻辑。整套装置的功能核心是通过等质量摆球的依次碰撞，实现动量与动能的定向传递，当单侧拉起指定数量的摆球释放后，对侧会有相同数量的摆球以近似相同的速度弹出，中间摆球保持近乎静止的状态，整个过程无额外外力干扰时可重复多次碰撞循环，清晰展示理想弹性碰撞下的物理规律。从设计思路层面，首先要保证所有摆球的质量、直径、材质完全一致，球体采用高密度均质金属材质加工，表面做抛光处理降低空气阻力带来的能量损耗，

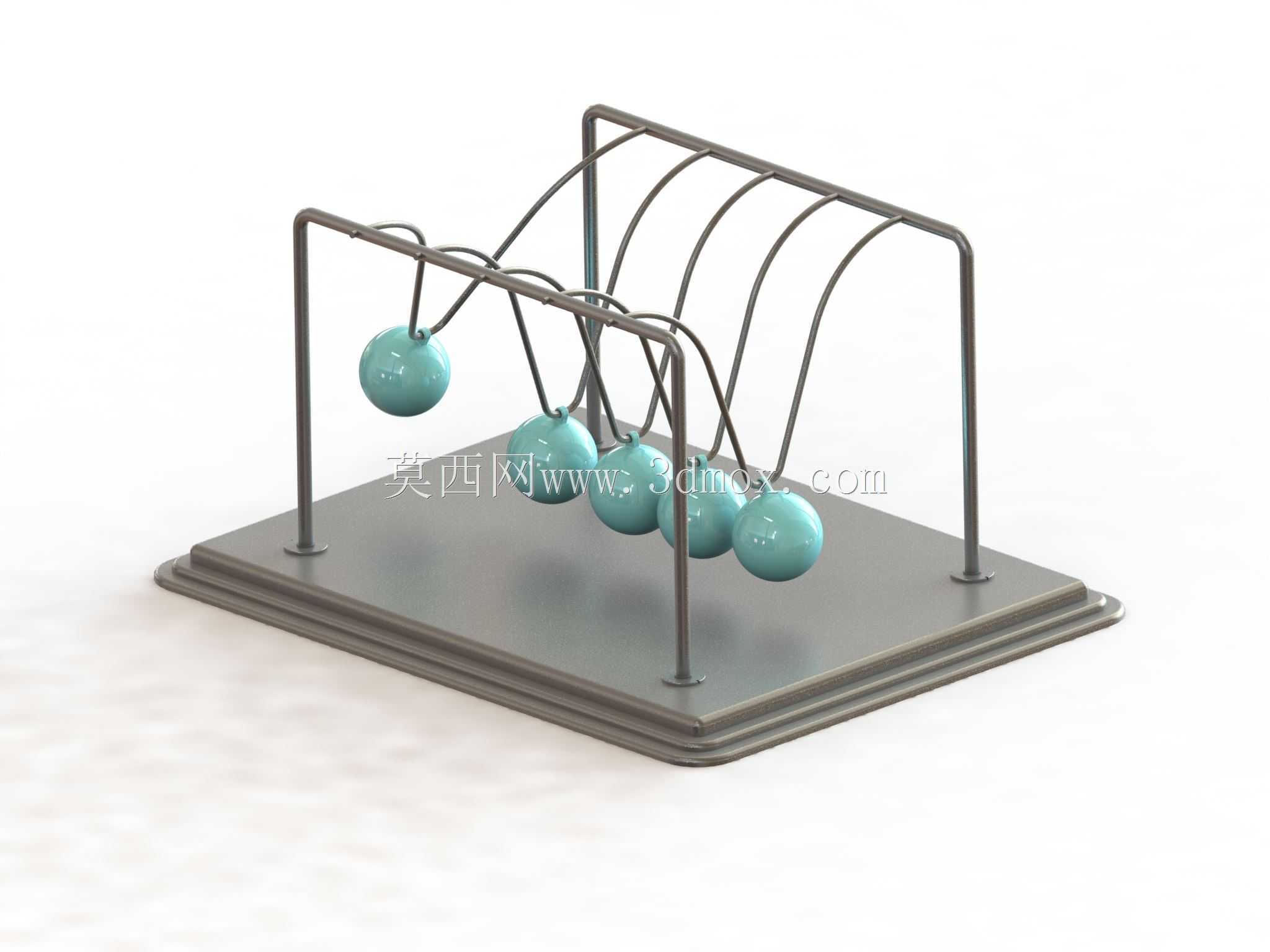

　　每个摆球通过两根等长的柔性吊线对称悬挂在顶部框架上，吊线的固定点采用可微调结构，能够单独调整每个摆球的悬挂高度与水平位置，确保所有摆球静止时球心处于同一水平直线上，相邻球体刚好保持点接触状态，避免出现间隙或过度挤压导致碰撞过程出现能量损耗偏差。框架部分采用矩形门式结构，底部设置加厚配重底座，降低整套装置的重心，避免摆球摆动过程中框架出现晃动或位移，两侧立柱与顶部横梁采用刚性连接，保证悬挂点的位置精度不会受长期摆动的应力影响出现偏移。外形尺寸方面，整套装置的底座长度可根据摆放场景调整，常规教学款底座长度控制在200-250mm区间，宽度80-100mm，整体高度控制在180-220mm，摆球直径统一为20-25mm，

　　吊线长度设置为120-150mm，保证摆球摆动时的弧长足够，碰撞过程的观察时长满足演示需求。安装边界上，装置仅需放置在水平硬质台面上即可使用，无需额外固定，底座底部可粘贴防滑胶垫，进一步提升放置稳定性，吊线与摆球的连接点采用嵌入式固定结构，避免长期摆动后连接点松动导致摆球位置偏移，顶部横梁的吊线固定孔位采用等间距加工，孔位间距与摆球直径完全匹配，确保相邻摆球的接触点处于球心水平连线上，不会出现上下错位导致碰撞分力影响演示效果。实际使用中，拉起摆球的角度不宜超过30度，避免摆球摆动幅度过大导致吊线出现横向晃动，影响碰撞的对中性，长期使用后可通过顶部的微调结构调整吊线长度，重新校准所有摆球的水平位置，保证演示精度。
