精密滚子传动链条结构设计

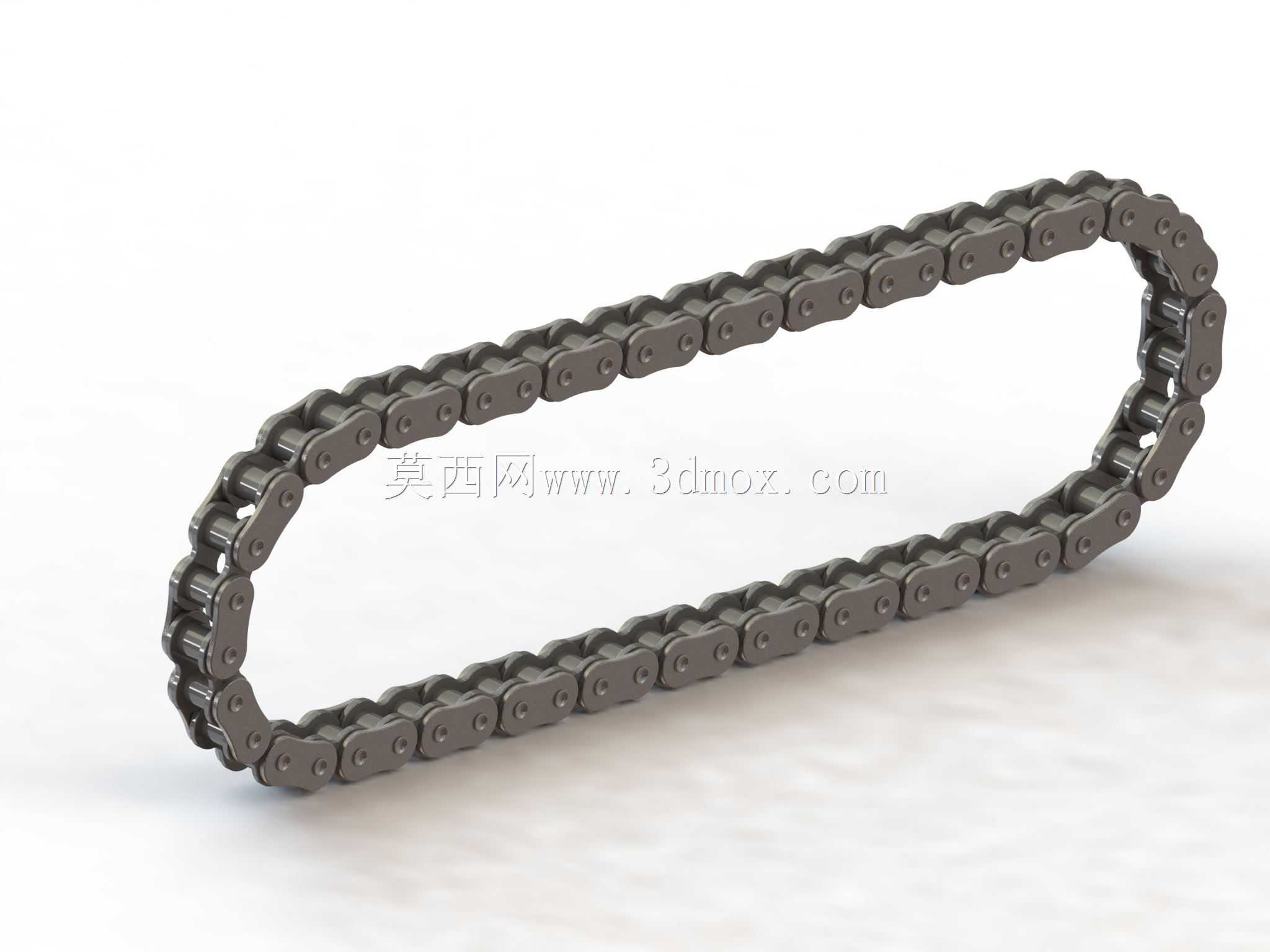

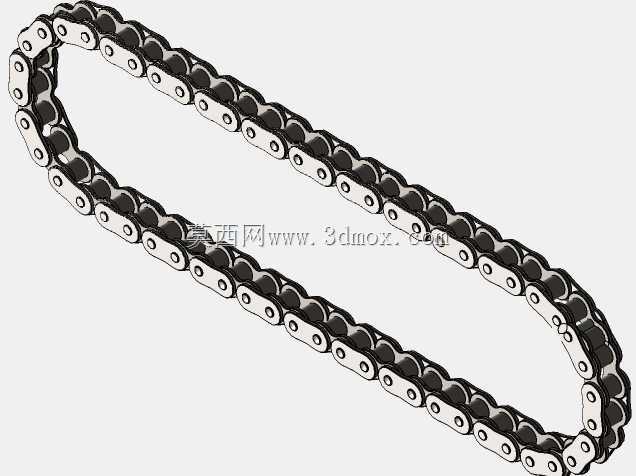

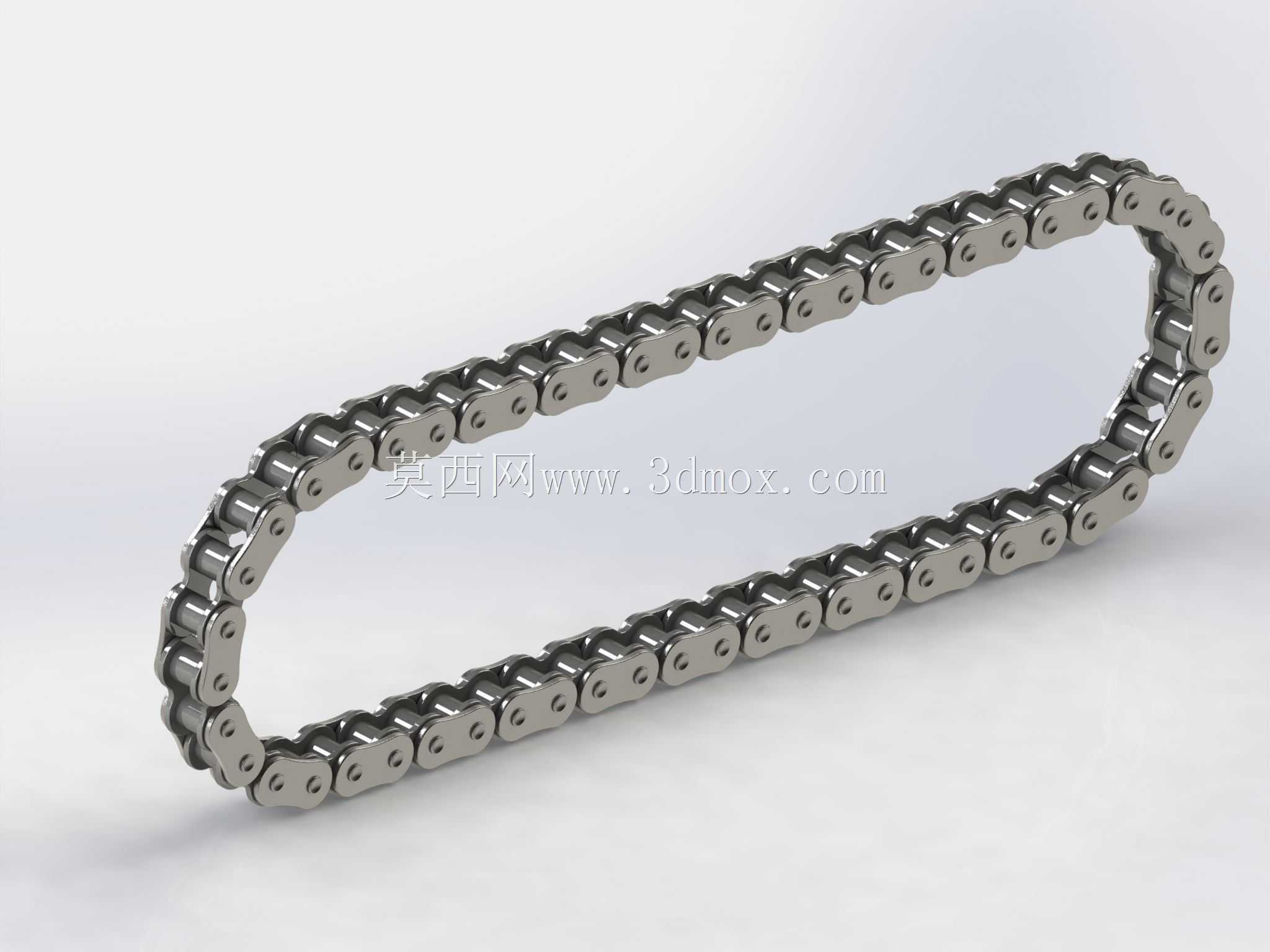

　　滚子链作为机械传动系统中应用极广的挠性传动部件，常被布置在两轴中心距偏大、传动比要求精准且不适合齿轮传动的工况下，相比带传动它不存在弹性滑动问题，能保证平均传动比恒定，传动效率可达0.95以上，在重载、低速、高温、油污等恶劣工况下的适应性远优于同步带与平带。这类链条的设计首先要匹配传动功率与链轮转速，确定链号、节距、排数等核心参数，单排结构适用于中小载荷的常规传动，多排结构可在不增大节距的前提下成倍提升承载能力，避免大节距链条带来的动载荷增大、运行冲击噪声升高的问题。从结构细节来看，每一节链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板与套筒采用过盈配合组成内链节，外链板与销轴过盈配合组成外链节，

　　销轴与套筒之间为间隙配合，保证链条屈伸时相邻链节能灵活转动，滚子与套筒之间同样为间隙配合，链条与链轮啮合时滚子可沿链轮齿廓滚动，大幅降低齿面与链条的磨损。链板通常被加工成8字形，是为了让链板各个横截面的抗拉强度趋近一致，同时减轻链条整体自重，减少运行时的惯性载荷。在安装边界上，链条装配时要保证两链轮的共面度，避免出现偏磨、卡滞甚至脱链的问题，两轴的平行度偏差要控制在允许范围内，中心距的设置要预留张紧调节余量，通常水平布置的传动链条松边设置在下方，避免松边垂度过大导致啮合卡滞。实际应用场景中，这类链条除了常规的动力传动，还可搭配不同附件实现物料输送功能，在输送线、农业机械、工程机械、摩托车、机床传动系统中都有大量应用，

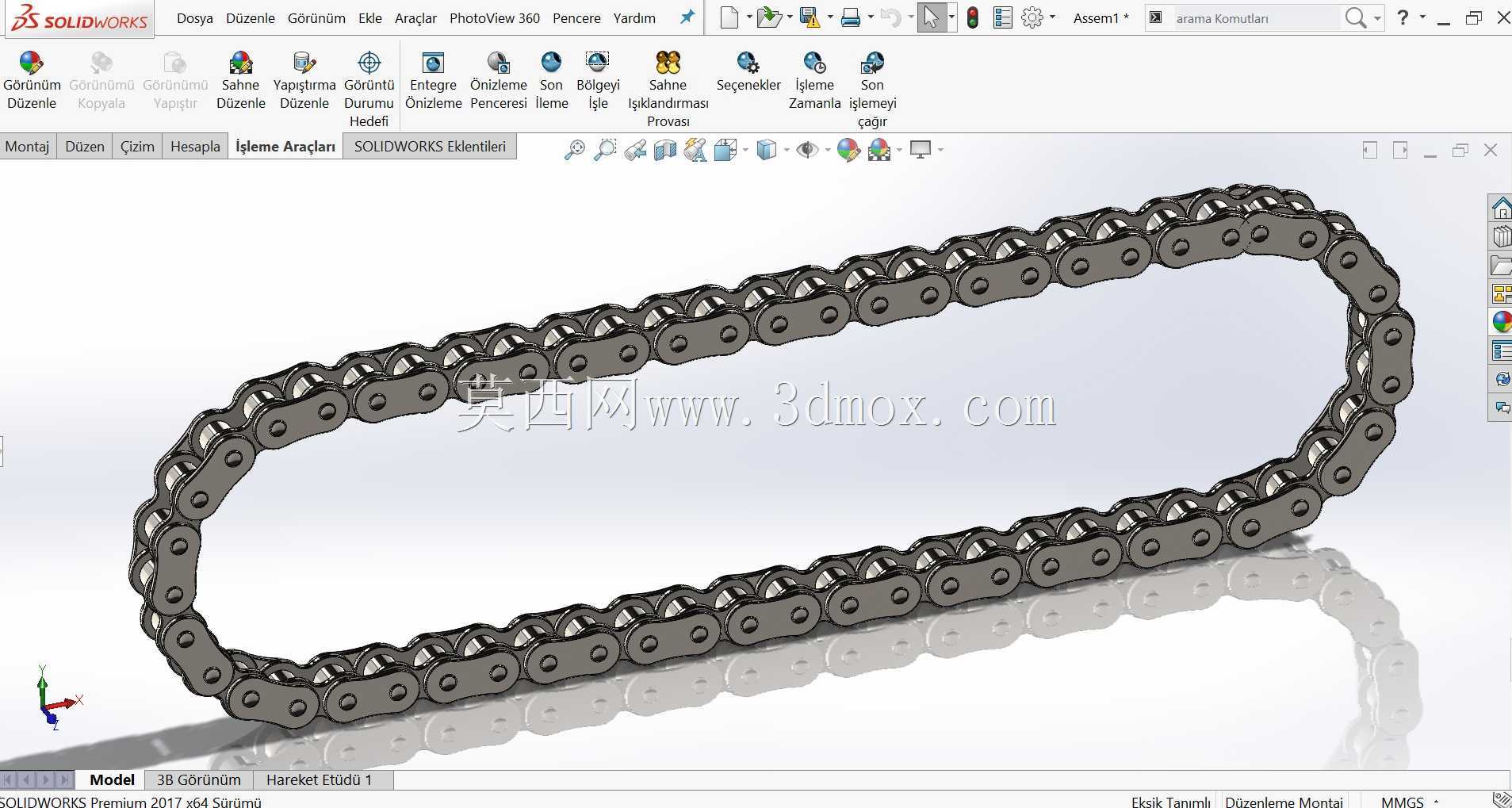

　　设计时要根据实际工况校核静强度、疲劳强度以及耐磨性能，对于高速传动的场景还要额外验算链条的动载荷与多边形效应带来的冲击影响，避免运行中出现共振、过早疲劳失效的问题。建模过程中要严格保证各零件的配合间隙，销轴与套筒的同轴度、链板孔的位置度都要符合公差要求，装配后要验证链条屈伸的灵活性，无卡滞、松旷问题，同时要匹配对应链轮的齿形参数，保证啮合时滚子与齿槽的贴合度，避免啮合冲击。
