轨道车辆多轴轮对驱动走行部结构

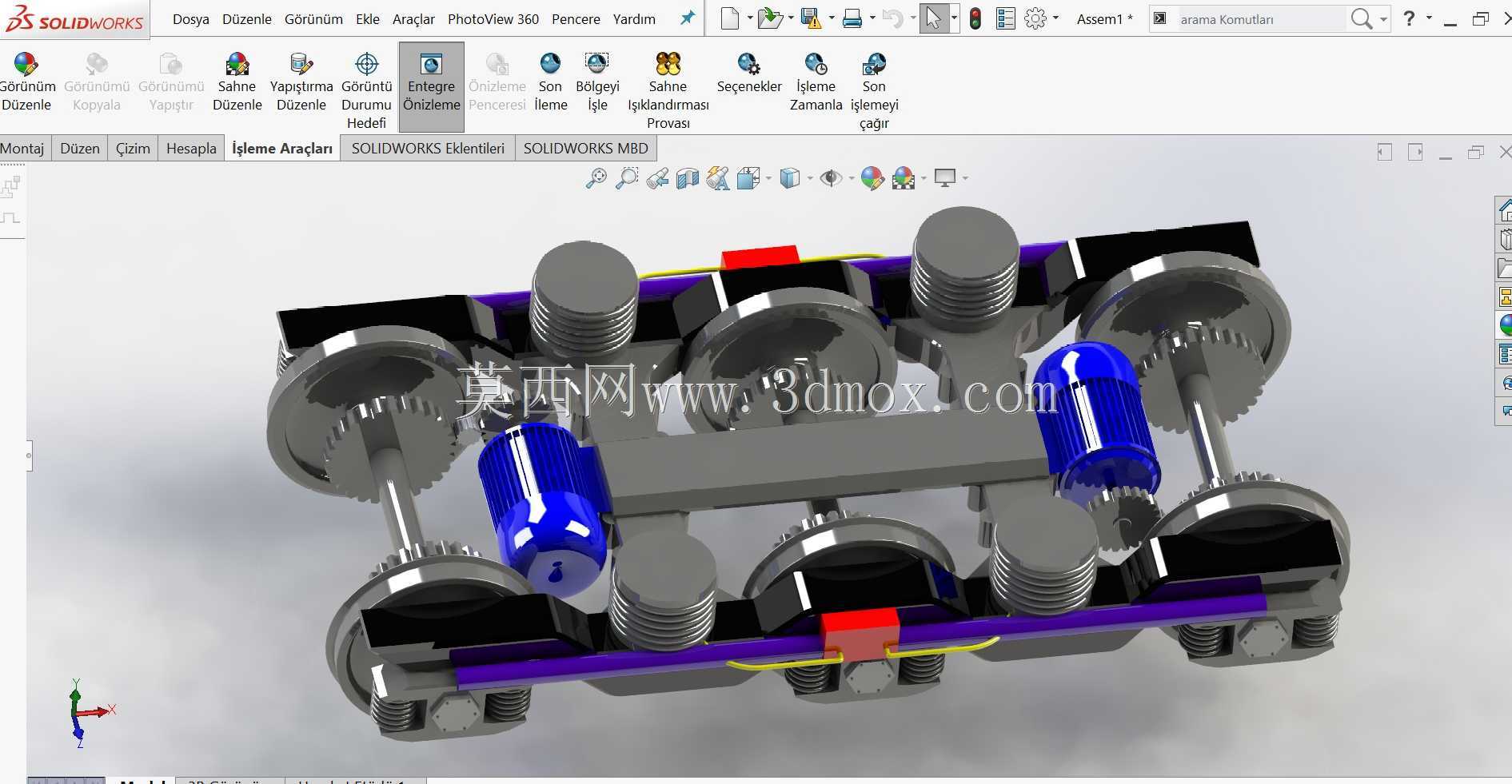

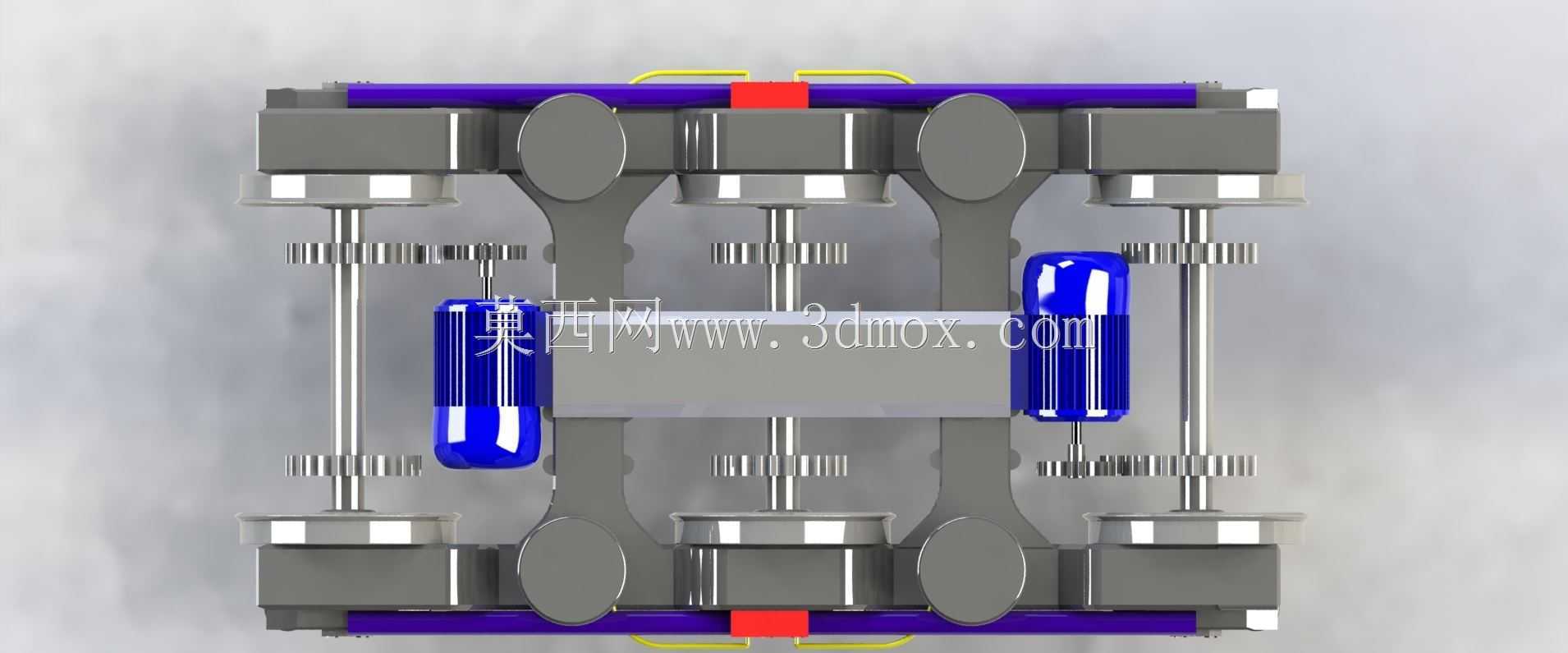

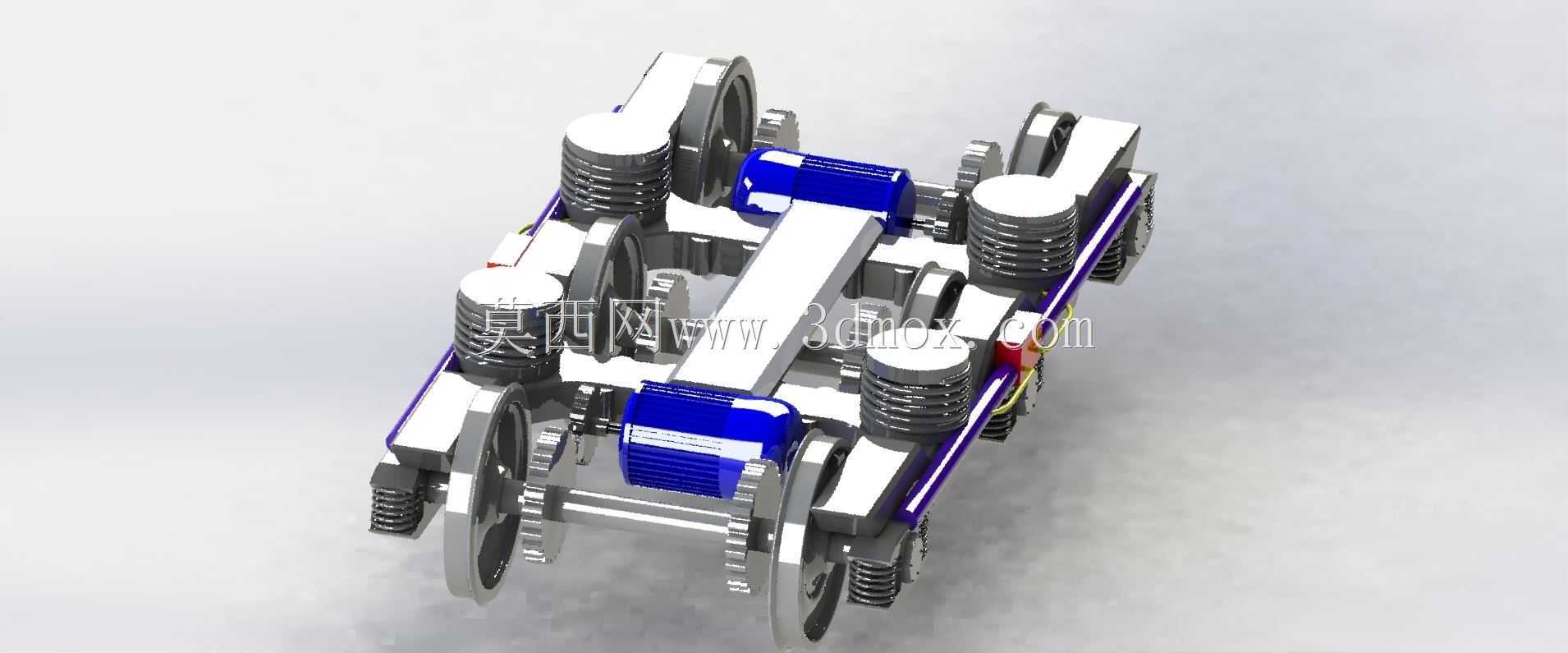

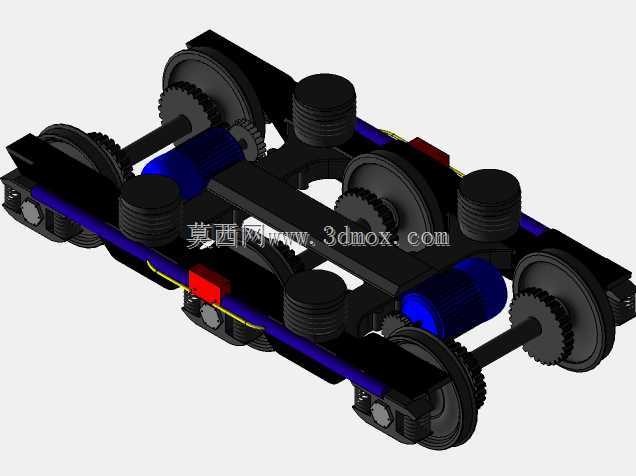

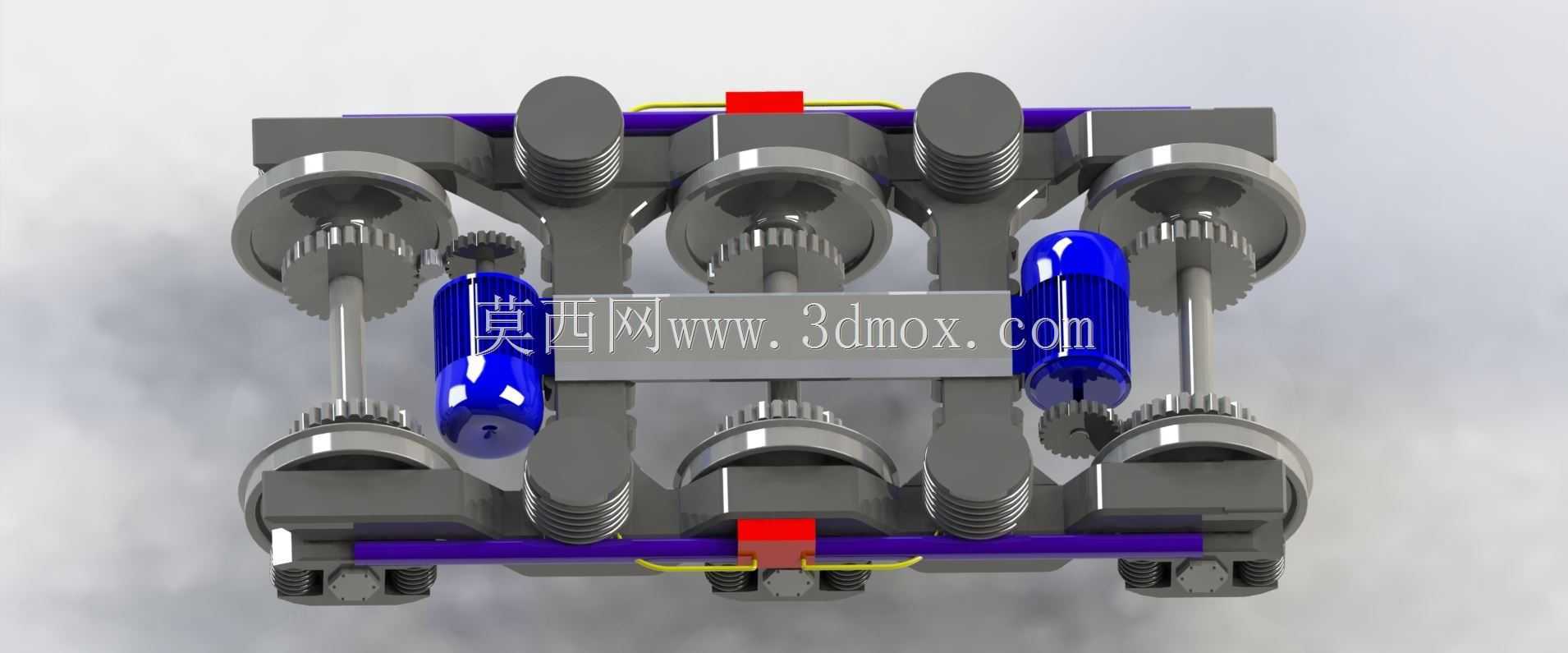

　　该结构为轨道车辆走行部核心承载传动单元，主要应用于干线货运机车、城市轨道交通车辆的走行系统，承担整车载荷传递、牵引扭矩输出、运行导向与振动缓冲的核心功能，是轨道车辆走行系统中直接与轨道接触、决定运行稳定性与牵引效率的关键总成。设计过程中优先考虑轮轨接触的受力均匀性，将三组轮对沿纵向等距排布，每侧轮对通过过盈配合与车轴连接，车轴两端设置轴箱定位结构，轴箱上方配置螺旋弹簧承担垂向载荷，弹簧旁侧设置垂向止挡结构，限制车体与走行部之间的最大垂向位移，避免过曲线或道岔时出现刚性冲击。两组驱动电机沿构架纵向对称布置，电机输出端通过齿轮副直接与对应车轴上的从动齿轮啮合，省去中间传动环节的同时，将电机重量通过构架横梁均匀传递至两侧轴箱，

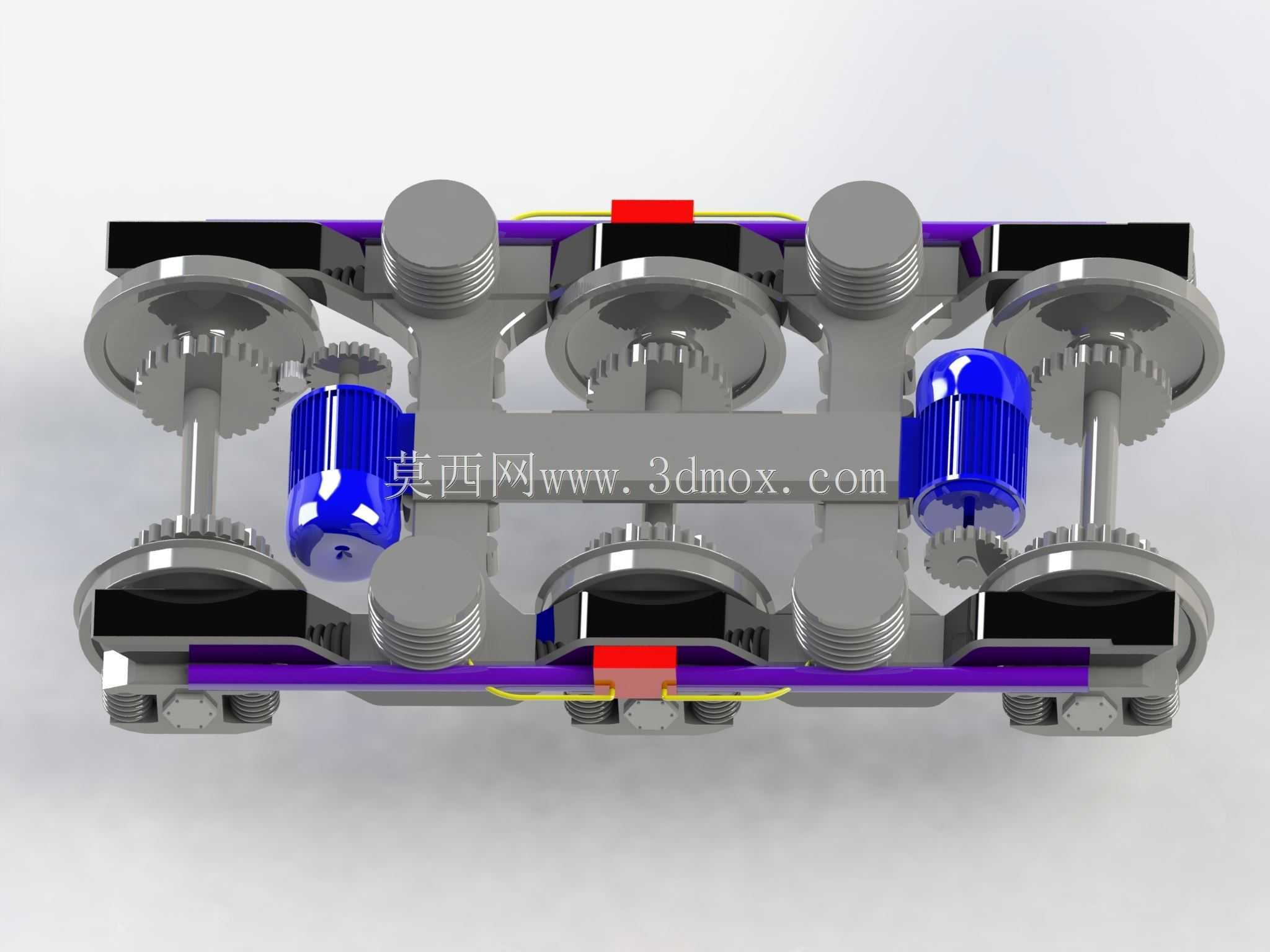

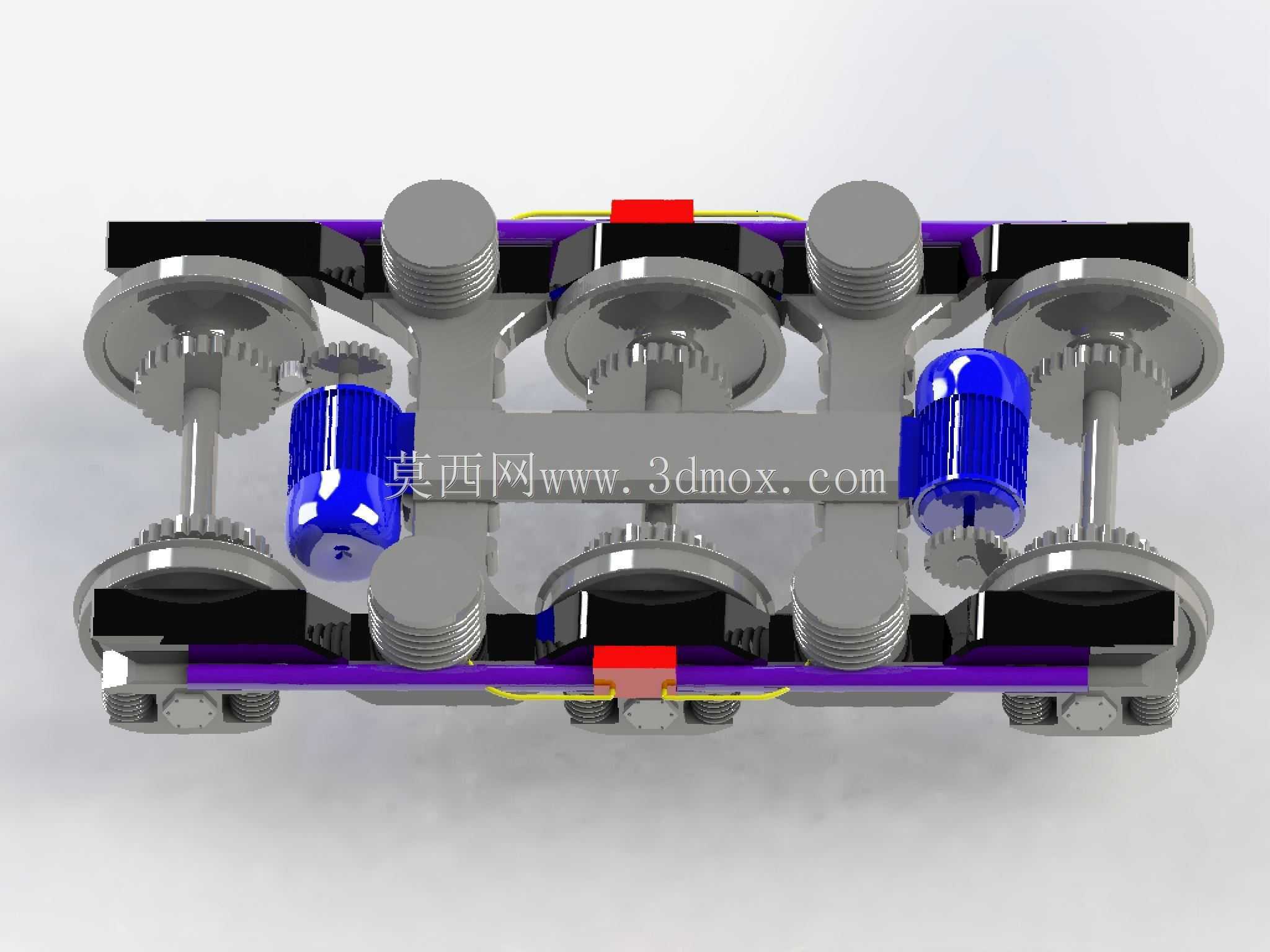

　　避免单侧偏载导致的轮重不均问题。构架采用箱型焊接结构，侧梁与横梁之间通过圆弧过渡减少应力集中，侧梁上下盖板预留一系弹簧安装座与轴箱拉杆连接位，横梁中部设置电机安装吊座，吊座与电机之间采用螺栓刚性连接，保证牵引扭矩传递过程中无相对位移。横向布置的紫色杆件为横向止挡与抗侧滚扭杆的集成结构，当车辆通过曲线产生侧滚角时，扭杆产生反向扭转力矩抵消侧滚趋势，同时横向止挡限制构架与车体之间的最大横向位移，避免轮缘与钢轨出现过度磨耗。黄色杆件为轴箱拉杆，采用两端橡胶节点结构，既可以传递轮对与构架之间的纵向牵引力与制动力，又能允许轴箱相对构架产生小幅度的垂向跳动，吸收线路不平顺带来的高频振动。轮对内侧设置的齿轮传动副采用斜齿设计，

　　相比直齿传动啮合重合度更高，传动过程中冲击更小，可有效降低高速运行时的齿轮啮合噪音，齿轮与车轴之间采用过盈加热装配，保证大扭矩输出下无相对滑动。安装边界方面，该走行部整体宽度适配标准轨距1435mm的线路要求，轮对内侧距严格控制在1353±2mm范围内，轴箱弹簧安装面距轨面高度满足车辆地板面高度的设计要求，电机外轮廓与构架侧梁之间预留不小于30mm的间隙，满足运行过程中构架变形与电机振动的位移需求，各连接螺栓的安装位置预留足够的扳手操作空间，方便日常检修维护时的拆装作业。实际运行过程中，牵引扭矩从电机输出后经齿轮副传递至车轴，带动轮对转动产生牵引力，整车载荷通过车体落至构架后，经一系弹簧传递至轴箱、轮对最终作用于钢轨，线路不平顺带来的振动首先经一系弹簧初步衰减，再通过轴箱拉杆的橡胶节点过滤高频振动，保证车体运行的平稳性。
