五平行轴驱动大容量提升卷筒传动结构

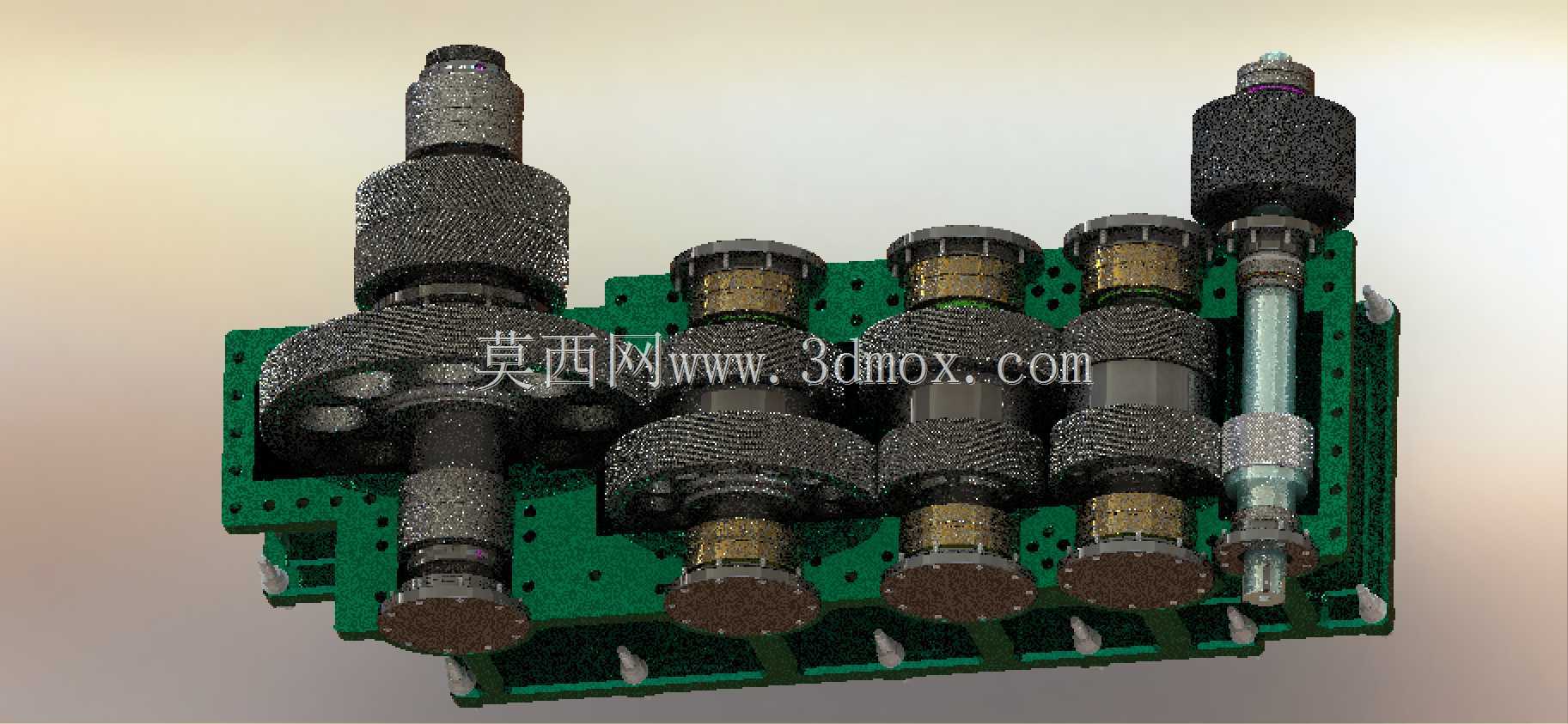

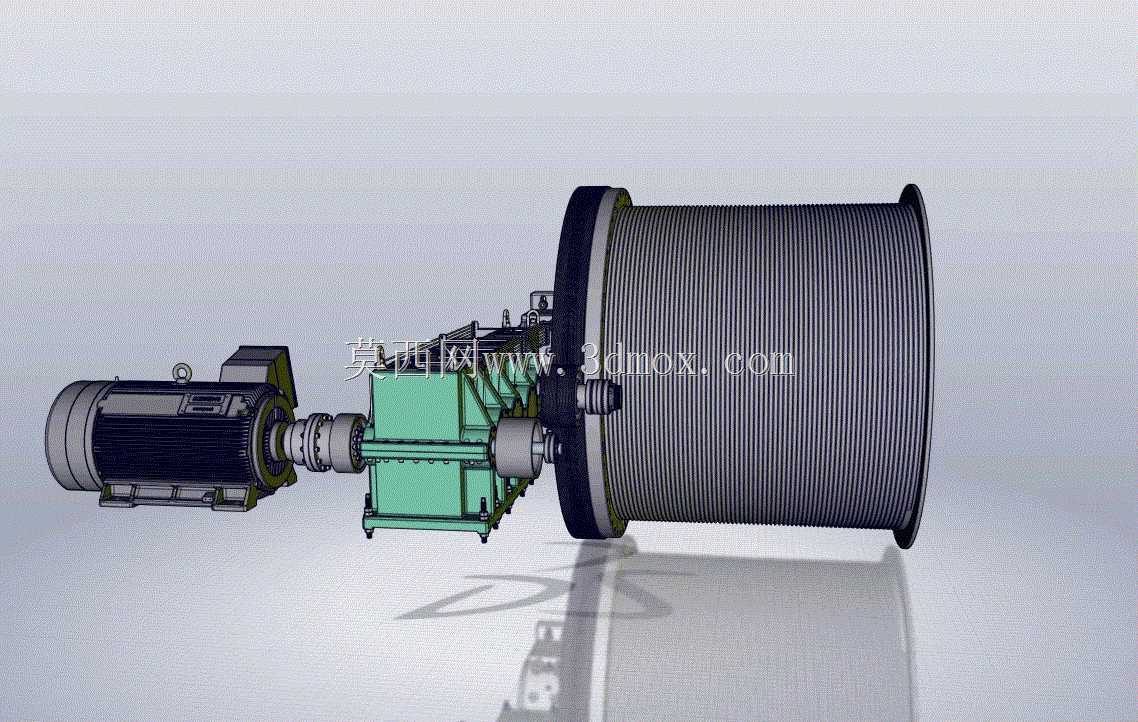

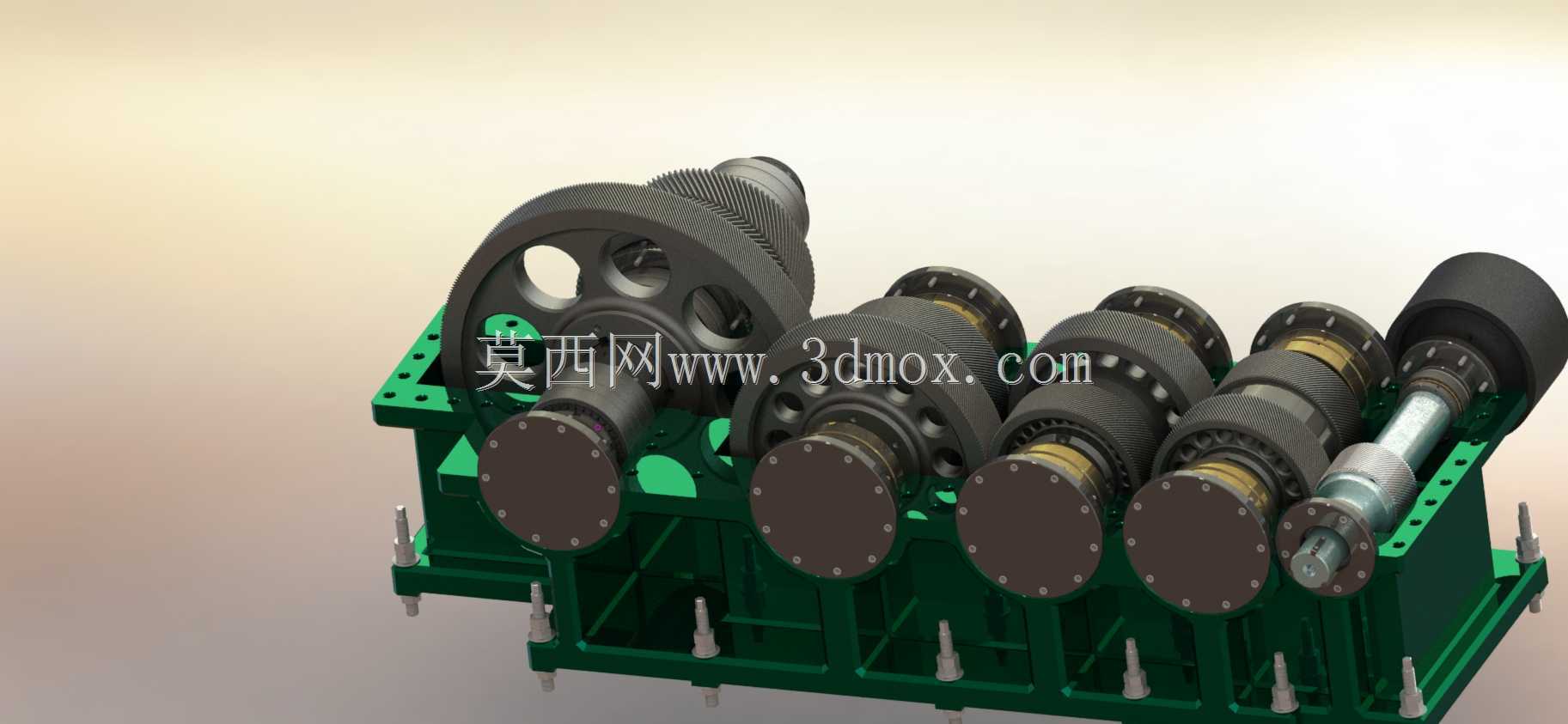

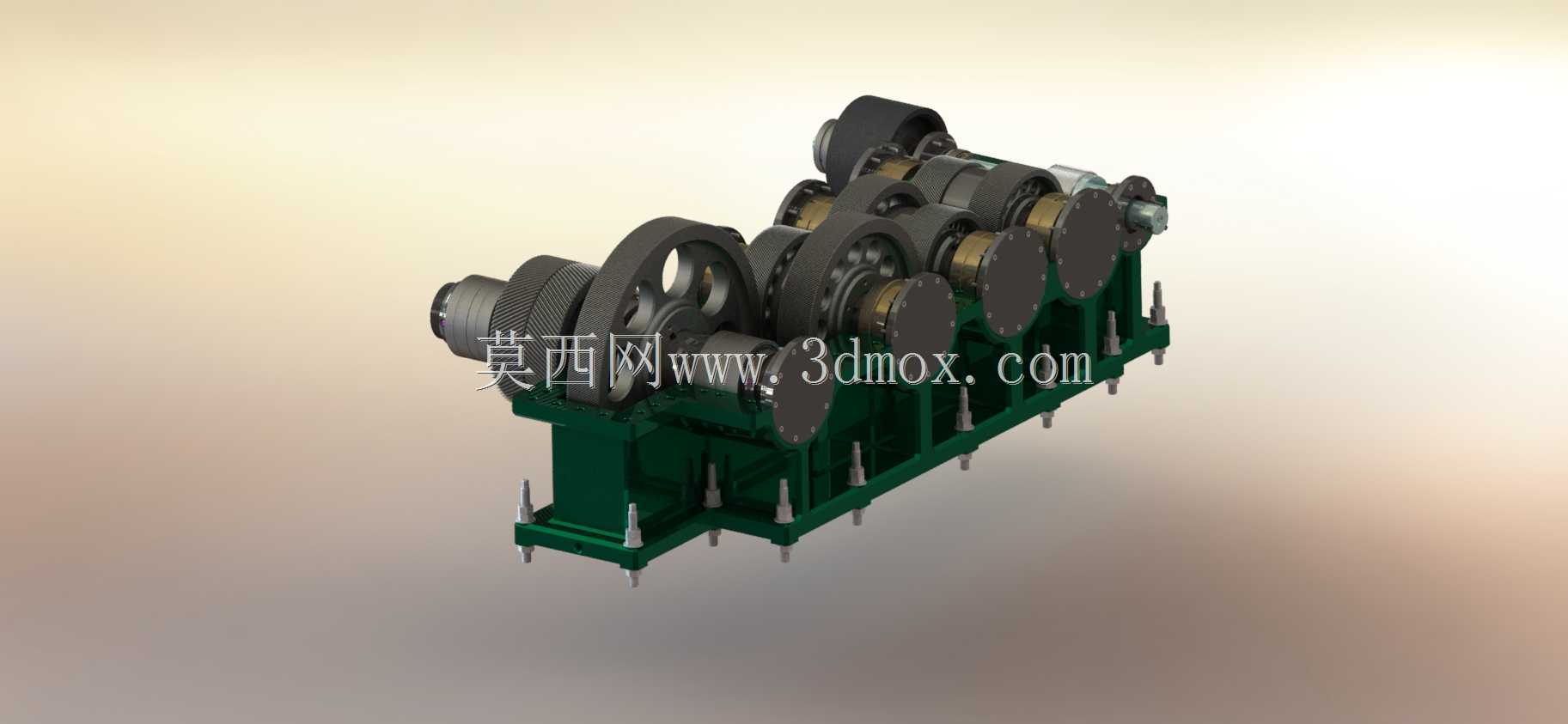

　　该结构主要应用于矿山、港口、重型制造车间的大吨位物料垂直提升作业场景，可适配大容绳量的长行程提升需求，解决传统单轴驱动卷筒在重载长距离提升中扭矩不足、绳槽排布拥挤的问题。整套传动单元采用五组平行轴依次啮合的传动布局，驱动端输入扭矩后，经多级齿轮分流传递至卷筒主轴，可将输入的高转速低扭矩转化为卷筒端的低转速大扭矩输出，单组传动副的载荷分配更均匀，避免单对齿轮承受过大冲击载荷，延长核心传动件的服役寿命。卷筒部分采用剖面建模方式构建，可清晰展示内部筒壁加强筋排布、绳槽加工基准、主轴连接法兰的配合关系，设计时充分考虑多层钢丝绳缠绕的排布间隙，筒身直径与长度匹配大容绳量需求，可适配不同直径的起重钢丝绳，减少钢丝绳多层缠绕时的挤压磨损。

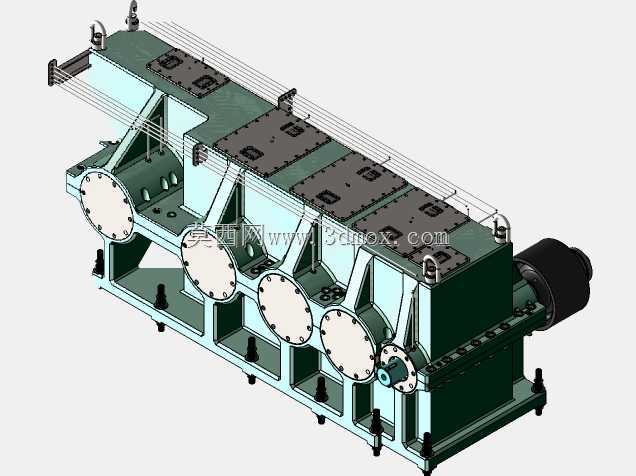

　　齿轮箱采用整体式铸造箱体结构，箱体底部设置多组安装地脚，地脚螺栓孔的位置公差严格匹配现场安装基座的预留尺寸，安装时可直接通过地脚螺栓固定在混凝土基础或设备机架上，无需额外加工过渡连接座。箱体内各平行轴的轴承位采用同轴度公差约束，装配时可保证各齿轮副的啮合侧隙在合理区间，避免偏载导致的齿面点蚀、断齿故障。设计过程中，针对重载启动的冲击工况，对各传动轴的挠度进行了校核，轴肩过渡位置设置圆角应力释放结构，减少应力集中带来的轴断裂风险；齿轮采用渐开线圆柱直齿构型，加工工艺成熟，后期维护更换配件成本更低，齿面设计时考虑了润滑脂的留存空间，运转时可形成稳定油膜降低传动噪音与磨损。整套结构的安装边界充分考虑现场检修空间，箱体侧面预留观察窗位置，

　　可日常检查齿轮啮合与润滑状态，端盖采用螺栓连接方式，拆卸时无需整体吊离箱体即可完成轴承更换、齿轮间隙调整等维保操作，适配工矿企业连续化生产的维保需求，减少设备停机维护时长。卷筒与输出轴的连接采用胀套配合结构，相比传统键连接可传递更大扭矩，同时避免键槽对轴强度的削弱，安装时对中便捷，长期重载运转下不会出现连接松动移位的问题。
