平行轴减速齿轮组传动结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:429479
  • 平行轴减速齿轮组传动结构设计
  • 平行轴减速齿轮组传动结构设计
  • 平行轴减速齿轮组传动结构设计
  • 平行轴减速齿轮组传动结构设计

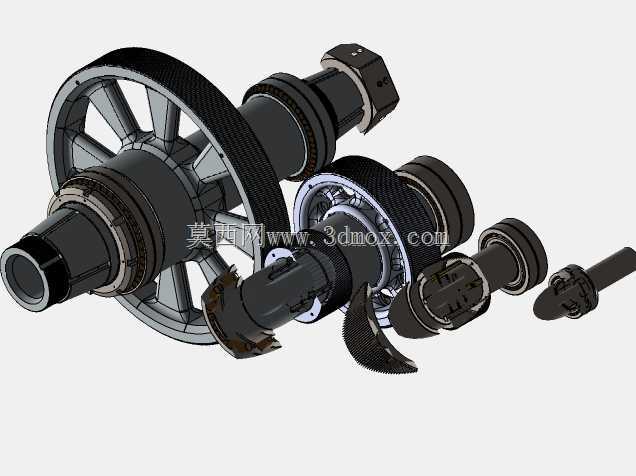

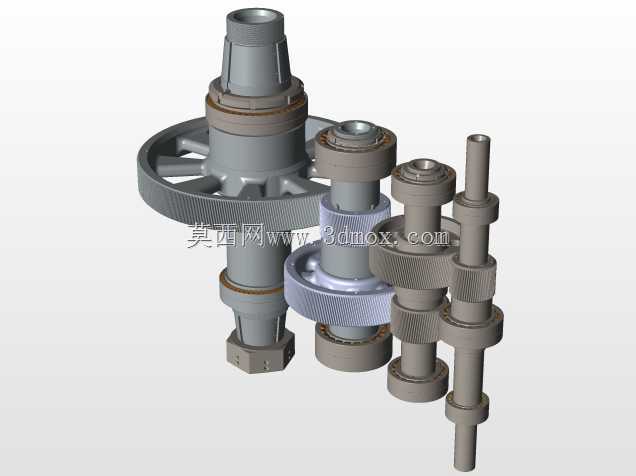

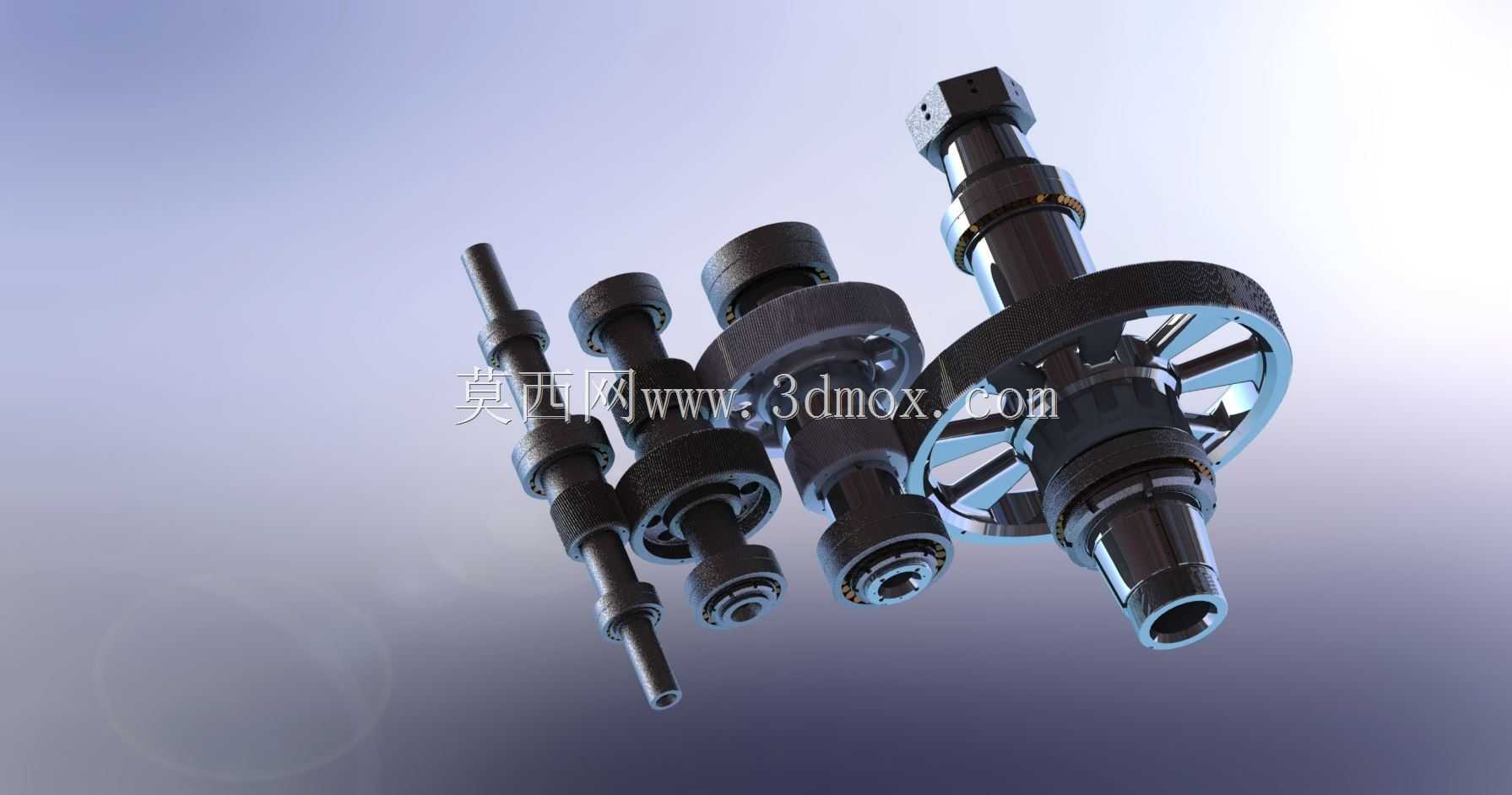

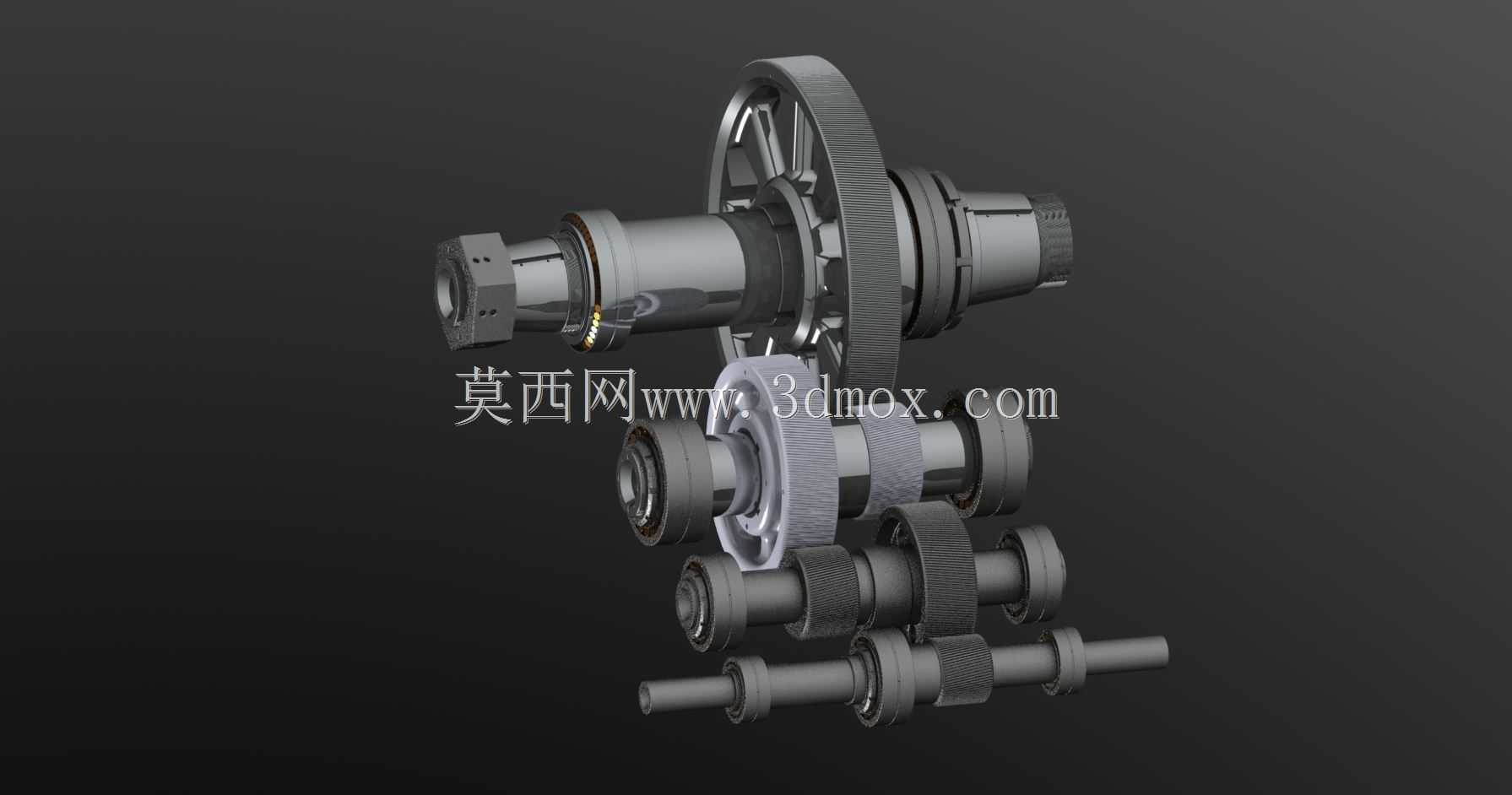

  这套平行轴减速齿轮组,主要面向工业传动场景中需要匹配转速、传递扭矩的工况使用,常见于输送线驱动单元、中小型机床进给机构、轻工包装设备的动力传输段,能够在原动机和工作机之间实现固定传动比的减速增扭,适配常规恒转速负载的动力传递需求。整套齿轮组采用平行轴布置方案,各轴系沿同一平面平行排布,输入轴与输出轴的中心距按照常规减速比匹配设计,安装时可直接适配同系列标准减速箱的腔体边界,轴端预留的键槽与轴肩定位结构,能够直接配合标准轴承、密封件完成装配,无需额外做安装面的二次加工。设计阶段优先考虑了齿面啮合的重合度,所有齿轮均采用真实渐开线齿廓,齿向修形量按照常规闭式传动的载荷特性设定,能够在额定负载下降低齿面偏载风险,

  运行过程中可保证多齿同时啮合,减少传动冲击与噪音。各传动轴采用阶梯轴结构,轴径变化处设置有卸荷槽,避免应力集中导致的轴系断裂风险,齿轮与轴的配合段采用过盈配合加平键周向定位的方式,能够传递额定工况下的最大扭矩而不出现相对滑移。从安装边界来看,整套组件的轴向尺寸与径向尺寸均控制在通用中小型减速箱的腔体尺寸范围内,输入轴端可直接连联轴器对接驱动电机,输出轴端可通过法兰或键连接对接工作负载,轴系的支撑跨距经过挠度校核,满负载运行时轴端挠变量控制在允许范围内,不会出现齿面啮合错位的问题。齿轮的齿宽系数按照硬齿面齿轮的常规取值设定,既保证足够的齿面接触强度,也避免齿宽过大导致的载荷分布不均,各齿轮的变位系数经过配凑计算,

  能够保证啮合时不发生根切,同时平衡大小齿轮的滑动率,延长齿面的耐磨寿命。整套结构没有额外的复杂异形构件,所有零件均可采用常规机加工工艺完成制造,齿轮可采用滚齿后剃齿的工艺路线达到精度要求,轴类零件可通过普通车床加外圆磨床完成加工,装配时按照轴系顺序依次装入轴承、齿轮、定位套即可,后期维护时可单独更换磨损的齿轮或轴承,无需整体替换整套组件。
