可变压缩比活塞曲柄联动机构设计

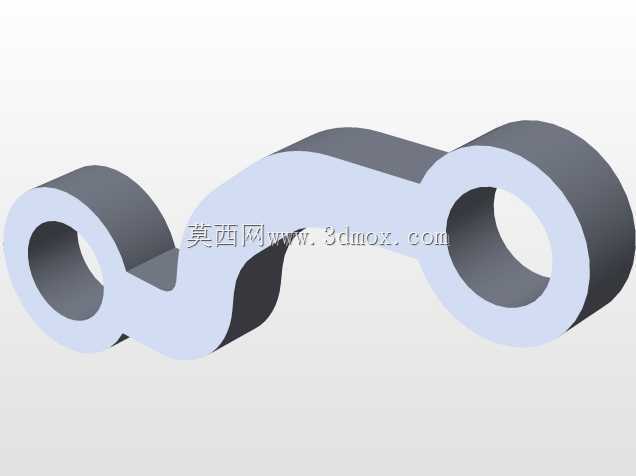

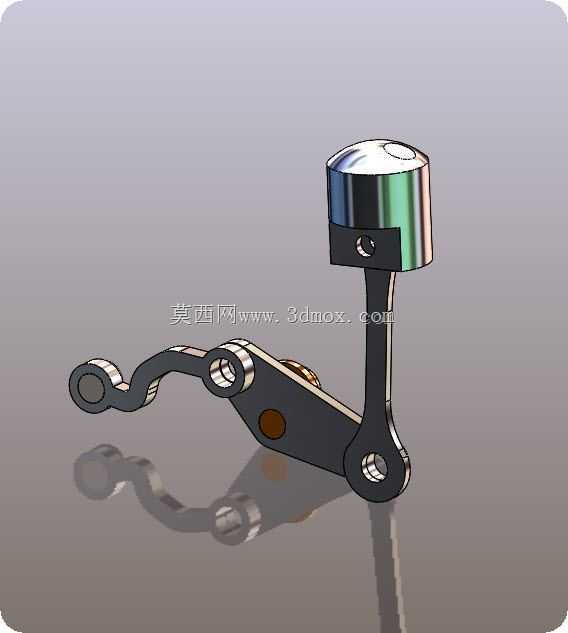

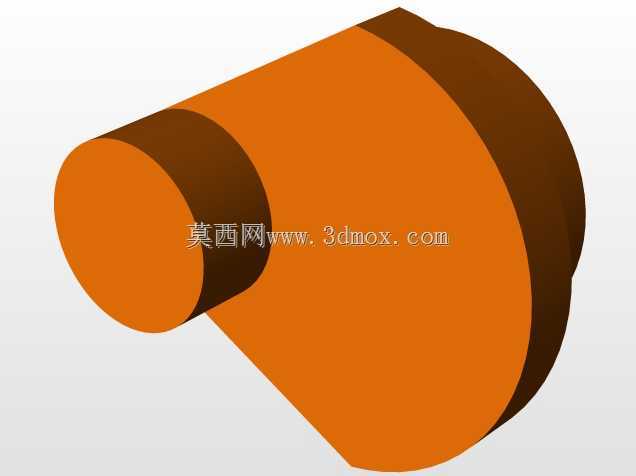

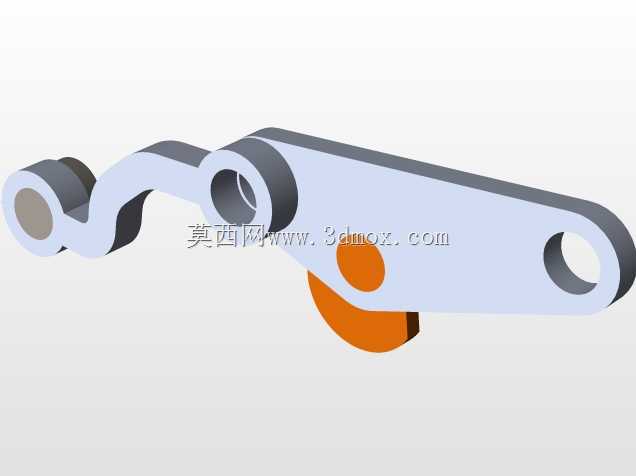

　　这套可变压缩比活塞曲柄组件，核心面向内燃机性能优化的研发验证场景，可用于小排量汽油机、特种动力装置的压缩比动态调节方案验证，解决传统固定压缩比发动机无法兼顾高低负荷工况燃烧效率的痛点。从结构设计逻辑来看，组件采用偏心摇臂式调节结构，活塞销端通过短连杆与中部可调摇臂连接，摇臂的固定铰接点作为旋转基准，另一端预留调节执行端接口，可通过外部执行机构推动摇臂小幅偏转，改变活塞在上止点的实际位置，从而动态调整燃烧室容积，实现压缩比的连续可变。设计过程中重点考量了运动干涉问题，所有铰接孔位的同轴度公差控制在0.02mm以内，曲柄销与连杆衬套的配合间隙预留了热膨胀余量，避免高转速工况下出现卡滞。外形尺寸方面，活塞直径适配常规单缸试验机的缸径规格，

　　曲柄回转半径与常规量产机型的曲柄半径保持一致，安装边界完全匹配现有内燃机的缸体曲轴箱接口，不需要对原有缸体结构做大幅修改即可完成换装测试。组件的受力路径经过多轮迭代优化，燃烧爆发压力从活塞顶面传递到活塞销后，经短连杆分流到可调摇臂与主曲柄连杆，铰接位置的接触应力通过增大接触面积、优化圆角过渡的方式控制在材料许用应力范围内，避免长期交变载荷下出现疲劳断裂。实际应用中，这套机构可在低负荷工况下提升压缩比，提高燃油经济性，高负荷工况下降低压缩比，抑制爆震发生，适配不同标号燃油的使用需求。建模过程中所有运动副都按照实际装配关系添加了约束，可直接用于运动学仿真，验证不同调节角度下的活塞运动轨迹、曲柄转角对应关系，为后续的控制系统标定提供基础数据支撑。摇臂上的定位凸台设计兼顾了加工工艺性，可直接通过铣削加工成型，不需要特殊工装，铰接孔内预留了油槽位置，可接入发动机现有润滑系统，保证运动副的润滑可靠性，降低磨损速率。
