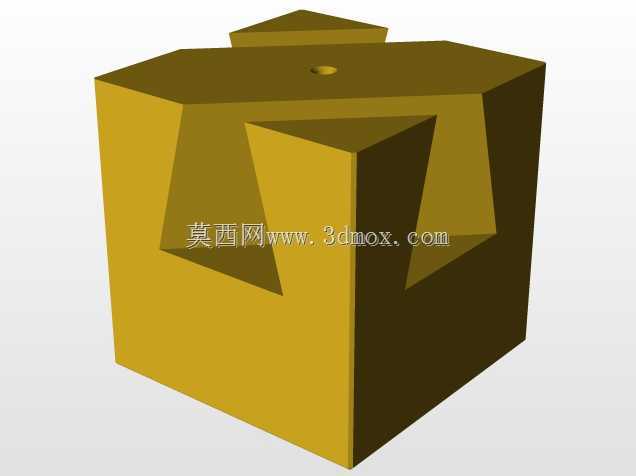

燕尾块作为燕尾导轨副的核心组成部件,在各类需要高精度直线导向的工业设备中应用广泛,小到普通台式铣床的工作台进给导向,大到数控加工中心的轴系滑动支撑、精密检测设备的位移平台导向,都能见到这类结构的身影。这类结构依靠燕尾形的配合截面,能够同时承受垂直方向、水平侧向的载荷,相比普通平导轨,它的导向精度保持性更好,配合间隙调整便捷,不需要额外增设复杂的压紧防脱结构,就能实现滑动副的可靠限位,避免滑动过程中出现脱轨、偏移的问题。
从设计思路来看,这款燕尾块的配合角度采用了机械行业通用的55度燕尾倾角,这个角度是经过长期工程验证的最优取值,既不会因为倾角过小导致配合面加工难度提升、滑动阻力过大,也不会因为倾角过大降低结构的侧向承载能力、加剧配合面的磨损。燕尾块的滑动接触面在设计时预留了刮研余量,实际装配过程中可以通过配刮来调整配合面的接触精度,保证接触斑点均匀分布在整个配合面上,避免局部应力集中导致的早期磨损。在安装边界上,燕尾块的底面设置了两个定位销孔与一组安装螺纹孔,能够直接与设备的滑动工作台通过螺栓紧固连接,定位销孔采用H7公差加工,保证重复安装的位置精度,不需要每次安装后重新校准导向平行度。
在实际使用场景中,这类燕尾块通常会配合塞铁来调整配合间隙,当长期使用出现磨损导致间隙过大时,只需要调整塞铁的锁紧螺钉,就能将滑动间隙控制在合理范围内,不需要整体更换导轨副,大幅降低了设备的维护成本。燕尾块的导向长度根据常用的小型数控设备行程设计,能够覆盖常规的短行程精密进给需求,滑动面的粗糙度设计要求达到Ra0.8,既保证滑动过程顺畅无卡滞,也能留存适量的润滑脂,形成稳定的油膜降低摩擦系数。不同于直线导轨这类标准外购件,燕尾式导向结构可以根据设备的实际安装空间灵活调整尺寸,不需要受标准导轨的规格限制,在一些安装空间紧凑、载荷工况特殊的非标数控设备改造、教学实训数控装置搭建场景中,这类自主设计的燕尾块适配性更强,能够更好匹配定制化的设备结构需求。在数控技能挑战赛的场景中,这类结构也是常见的实操考核载体,能够考察参赛者对滑动配合公差设计、加工工艺编排、装配精度调整的综合能力,需要设计者在建模阶段就充分考虑加工可行性、装配便利性与后期维护的便捷性,避免出现设计结构无法加工、装配干涉、后期无法调整间隙的问题。
