PT型塑料螺纹成型盘头螺钉结构设计

　　在消费电子外壳、小型家电壳体、汽车内饰塑料件的装配场景中，塑料螺纹成型螺钉是替代自攻螺钉、降低连接应力的核心紧固件，这类螺钉不需要预先在塑料基材上攻制内螺纹，拧入过程中依靠自身螺纹牙型挤压基材形成适配的啮合螺纹，能有效减少塑料件开裂风险，提升反复拆装后的连接可靠性。这款PT型塑料螺纹成型螺钉采用盘头结构设计，头部为大直径扁圆造型，相比沉头螺钉不需要在塑料件表面加工沉孔，装配后头部与被连接件表面的接触面积更大，单位面积压应力更低，适合ABS、PC、PP等常见热塑性塑料的薄板连接场景，不会出现头部压溃塑料表面的问题。从设计参数来看，这款螺钉螺纹外径为4mm，螺距设定为1.46mm，这个参数组合是针对常见壁厚1.

　　5-3mm的塑料件优化而来，螺距相比普通自攻螺钉更大，拧入时的旋入扭矩更平稳，挤压形成的内螺纹牙型饱满度更高，不会出现螺纹滑牙的问题。螺纹牙型采用不对称截面设计，导向端牙侧角更小，方便螺钉顺利导入预制的光孔，承载侧牙侧角更大，能提升螺纹啮合后的轴向抗拔出力，同时螺纹尾部做了渐进式收窄设计，避免拧入到末端时突然增大的扭矩撑裂塑料安装柱。在实际设备选型应用中，这款螺钉适配的预制光孔直径通常在3.2-3.4mm区间，安装柱外径建议不小于8mm，能保证拧入后塑料柱有足够的强度储备，不会出现径向涨裂。盘头头部的驱动槽可适配十字、梅花等多种批头，满足自动化装配线的送钉与锁付要求，头部下表面没有做尖锐的棱边处理，

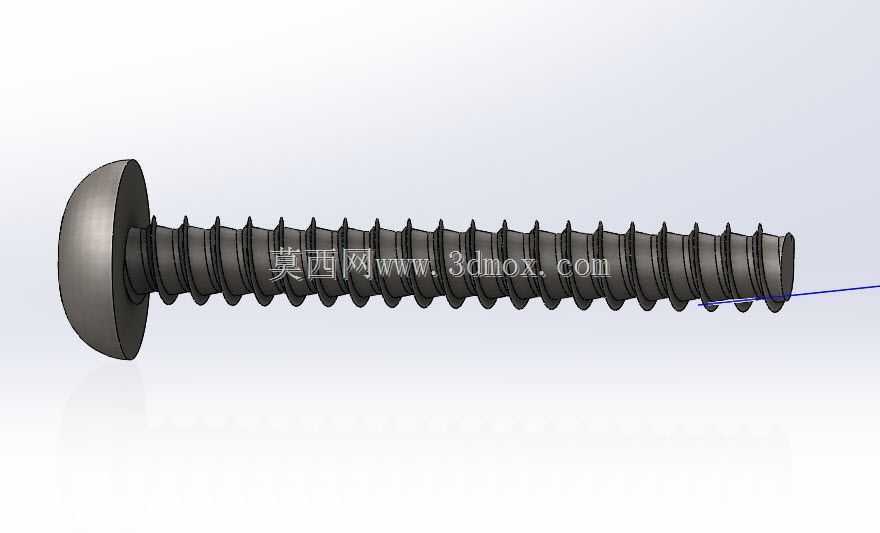

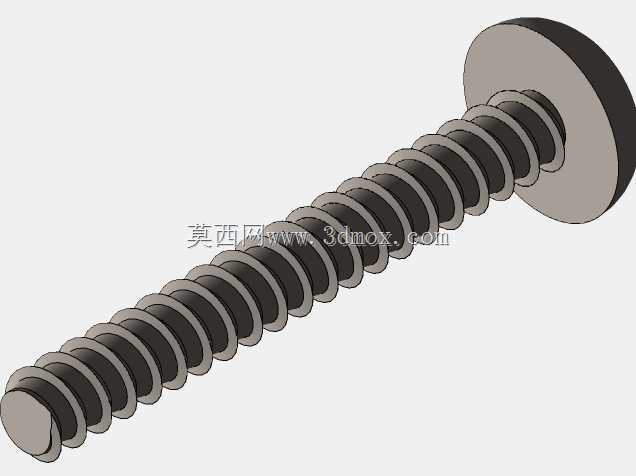

　　锁付到位后不会在塑料件表面留下压痕，适合外观面要求较高的产品装配。建模过程中重点还原了螺纹牙型的真实轮廓，没有采用简化的装饰螺纹结构，每一圈螺纹的牙顶、牙底圆弧都按照实际冷镦成型的工艺特征做了还原，头部与螺杆衔接处的过渡圆角也做了准确复刻，能直接用于装配干涉检查、锁付扭矩仿真等工程场景，不需要二次修正模型细节。在小型医疗设备塑料外壳、智能家居产品壳体的装配中，这类PT螺纹成型螺钉还能搭配防松垫片使用，满足振动工况下的连接防松要求，相比嵌装铜螺母的连接方案，不需要额外的螺母预埋工序，能大幅提升装配效率，降低单件生产成本。
