叉型铰接连接头结构设计

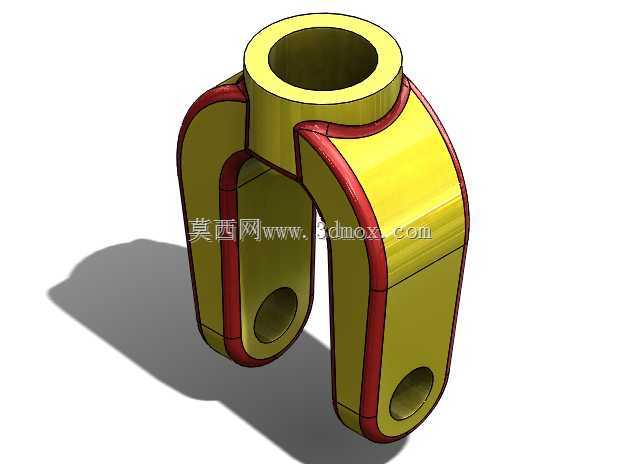

　　这类叉型铰接连接头是工业传动与支撑系统里的常用受力构件，日常在工程机械的拉杆组件、自动化生产线的连杆传动机构、物流设备的活动支撑部位都能见到它的身影，核心作用是实现两个构件之间的铰接传动，允许连接端在设定角度范围内做相对摆动，同时传递轴向的拉压载荷，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，上端的单通孔用于与主构件的销轴配合，下端的两个平行叉耳分别开有同轴通孔，用来对接被连接的杆件端头，安装时将对接件插入两叉耳之间的空隙，穿入销轴完成铰接即可，这种双叉耳的布局能让载荷均匀分布在两个耳片上，相比单耳结构抗侧向偏移的能力更强，受力时的稳定性也更出色。设计时首先要明确安装边界：上端圆柱段的外径要匹配对应安装座的沉孔尺寸，

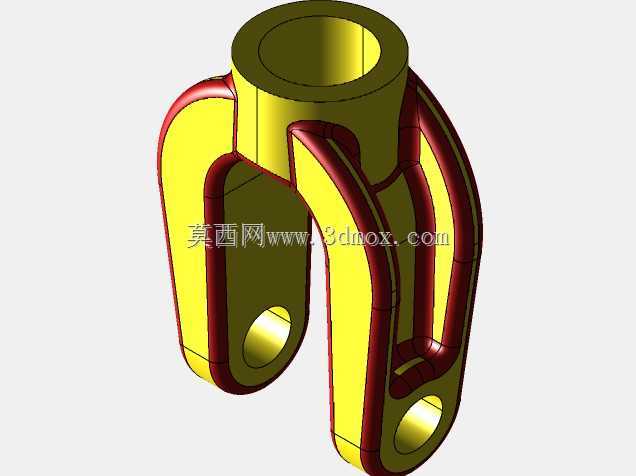

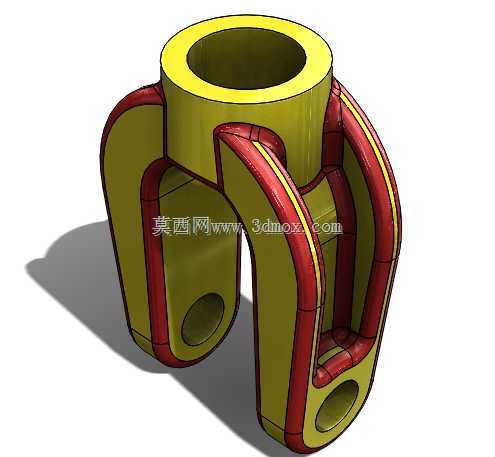

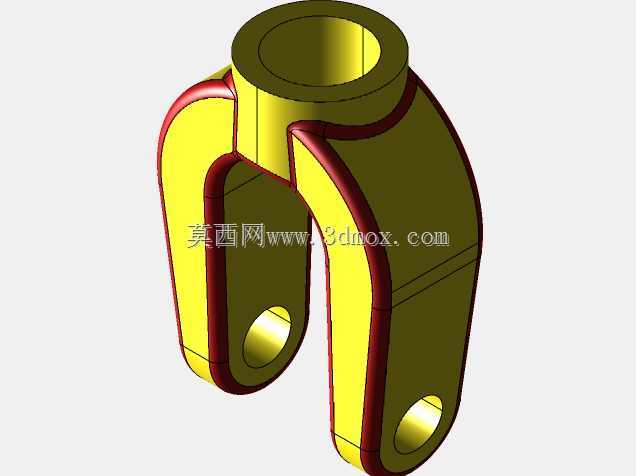

　　保证装配后不会出现径向晃动，内孔的直径公差要与配套销轴的公差带匹配，既要保证销轴能顺利穿入，又要控制铰接间隙在合理范围，避免传动过程中出现过大的回程误差。两叉耳之间的开档尺寸需要严格控制，既要保证对接件端头能顺利放入，又不能留过大间隙导致铰接点出现横向窜动，叉耳上的通孔同轴度是加工时的核心管控指标，一旦同轴度超差，穿装销轴时会出现卡滞，工作过程中还会出现单侧耳片受力过载的问题，长期交变载荷下容易引发耳片开裂。零件外侧的红色包覆区域是结构的应力集中过渡区，设计时采用了大圆角平滑过渡，避免直角连接处出现应力突变，这部分在建模时需要重点处理圆角的连续性，保证曲面过渡顺滑，不会出现应力死角。从实际使用场景出发，

　　这类零件通常会承受交变的拉压载荷，部分工况下还会伴随一定的冲击载荷，所以建模时除了保证各安装尺寸的匹配性，还要对叉耳根部、上端圆柱与叉身连接的位置做结构强化，通过合理的壁厚设计保证零件的强度冗余，同时避免不必要的材料冗余带来的重量增加。在装配验证环节，需要确认铰接摆动的角度范围是否满足设计要求，保证零件在最大摆动角度下不会与周边构件发生运动干涉，销轴安装后的防脱结构也要在设计阶段同步考虑，避免工作过程中销轴窜出引发连接失效。
