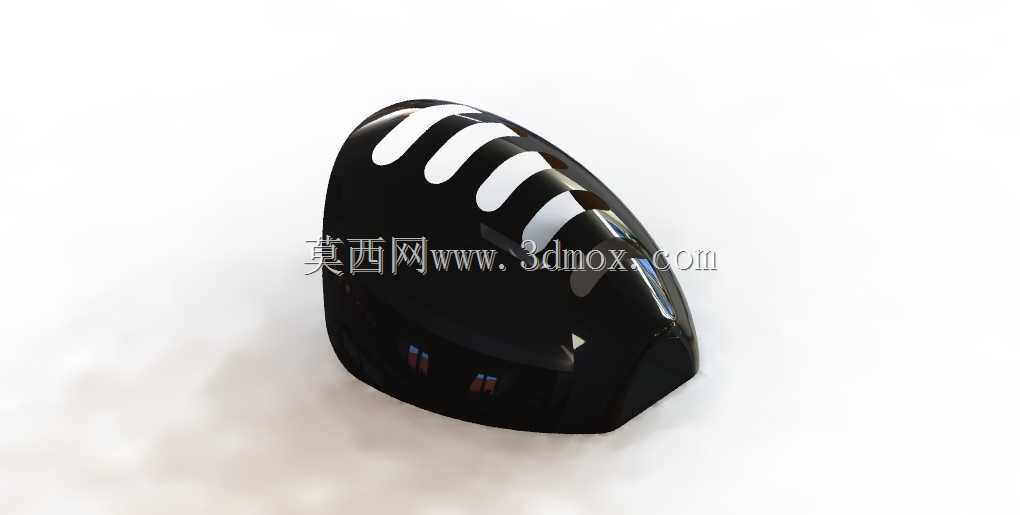

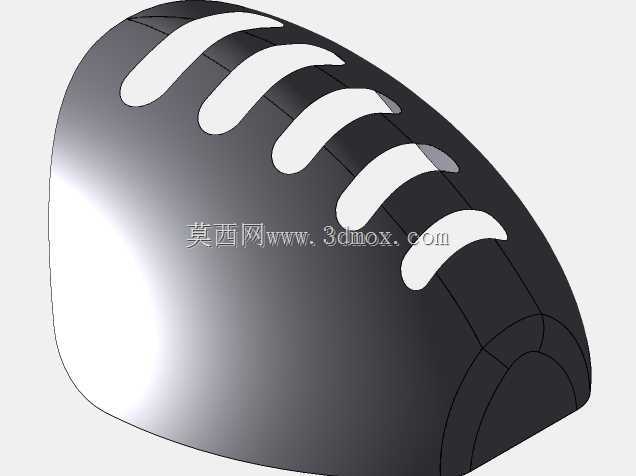

橄榄球造型弧面开槽掩蔽防护构件

　　这类弧面带开槽的掩蔽构件，常应用在需要曲面贴合防护的作业场景中，比如球类产品表面喷涂工序的局部遮蔽、弧形设备外壳加工时的区域遮挡，或是曲面工件表面处理过程中对非加工区域的防护，能避免非作业区域被喷涂、蚀刻、打磨工序波及，保障加工边界的规整度。从结构设计来看，整体采用椭球弧面的基底造型，曲率经过反复校核，能够完全贴合对应弧度的工件外表面，不会出现贴合缝隙导致的防护失效问题，表面均匀排布的五处长条形开槽，并非装饰性设计，而是对应工件表面需要露出加工的条状区域，开槽的边缘做了微小的圆角过渡，既可以避免安装时刮伤工件表面涂层，也能在反复拆装使用过程中减少边缘开裂的风险，提升构件的复用次数。设计过程中优先考虑了安装贴合的适配性，

　　首先根据目标贴合面的三维扫描点云数据重构曲面基底，确保构件内表面与工件外表面的贴合间隙控制在0.1mm以内，防止喷涂过程中漆雾从缝隙渗入；开槽的位置、长度、弧度都与工件待加工区域完全匹配，每一处开槽的走向都顺着曲面的曲率方向排布，不会出现开槽边缘与待加工区域错位的情况。构件的壁厚设计保持均匀，整体厚度控制在2mm，既保证足够的支撑强度，在拆装过程中不会发生过度形变，也不会因为壁厚过大导致边缘出现台阶，影响遮蔽边界的清晰度。安装时无需额外的固定件，依靠构件自身的轻微形变张力就能紧密贴合在工件表面，拆卸时顺着曲面弧度轻轻掀起即可，不会在工件表面残留胶渍或是造成划伤。这类掩蔽构件不同于平面遮蔽件，曲面造型的设计难点在于曲率的连续匹配，

　　若曲面拟合精度不足，使用时会出现局部翘起的问题，直接导致防护失效，因此建模过程中需要反复校验曲面的G1连续性，确保整个贴合面的压力分布均匀，不会出现局部压力过大压伤工件软质表层，或是压力过小导致贴合不牢的问题。开槽的宽度公差控制在±0.05mm，能够保障露出的加工区域尺寸精度符合工艺要求，不会出现加工区域过宽或是过窄的偏差，适合在批量曲面工件的表面处理工序中重复使用，相比传统的胶带粘贴遮蔽方式，能大幅提升工序效率，减少人工对位的误差，保障同批次工件加工区域的一致性。
