多板组合式钥匙成型注塑模具结构

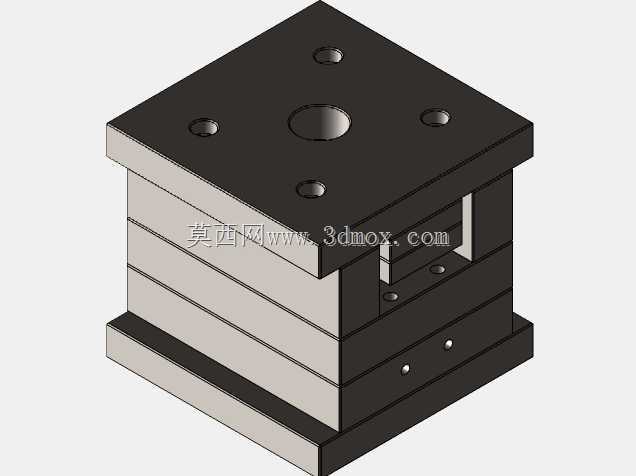

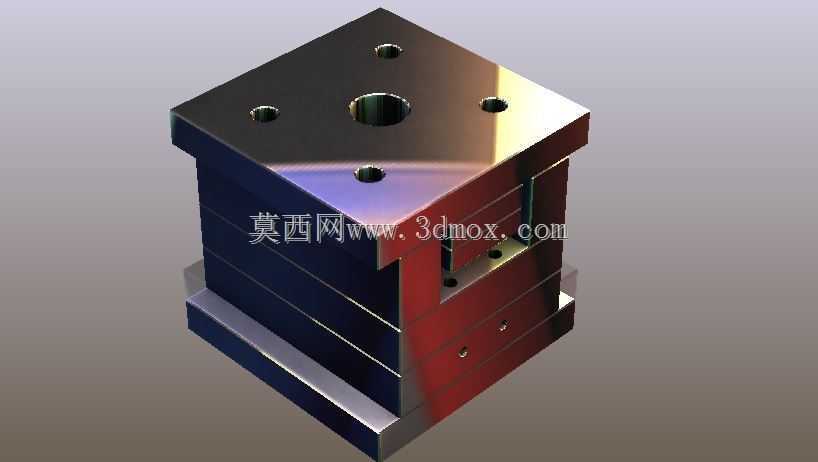

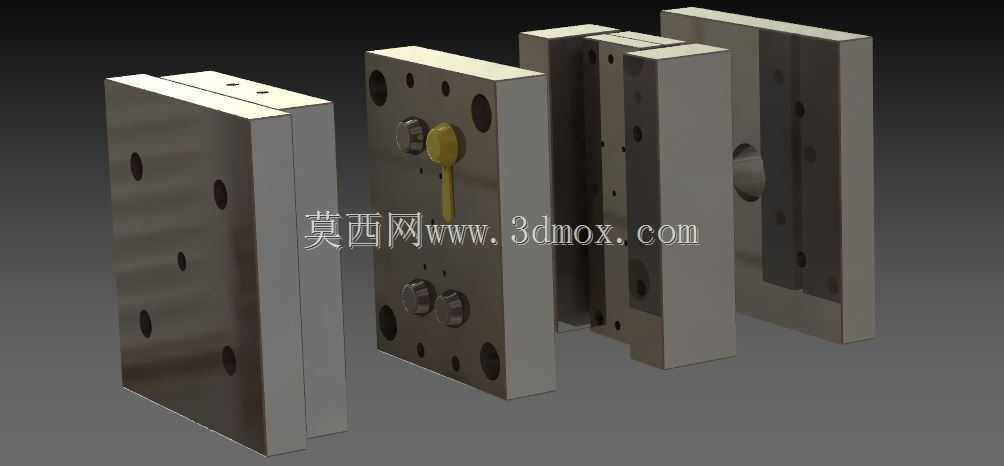

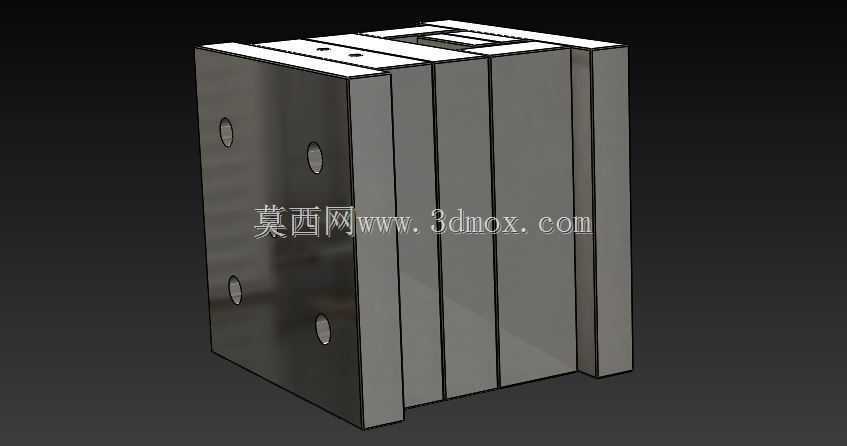

　　这套模具对应日常民用钥匙类小尺寸塑胶配件的批量注塑成型工序，在日用五金配套塑胶件生产场景中应用广泛，适配卧式注塑机的安装接口，可直接装夹在常规100吨级锁模力的注塑设备上完成连续生产。整套模架采用标准三板式结构布局，从进料侧到顶出侧依次排布定模座板、流道推板、定模板、动模板、动模垫板、顶出机构安装板与动模座板，各板件之间通过精密导柱导套实现合模导向，合模过程中导套先于型腔贴合进入导柱配合段，避免型腔错位刮伤成型面。

　　成型部分围绕钥匙的外形轮廓做拆分，型腔镶嵌在定模板与动模板的对应安装槽内，镶件采用预硬模具钢加工，成型面做镜面抛光处理，减少塑胶熔体填充时的流动阻力，同时保证成型后钥匙表面无明显流痕、合模线错位控制在0.02mm以内，满足后续表面电镀或喷涂的基底要求。浇注系统采用点浇口进料方式，浇口设置在钥匙柄部的非外观面位置，开模时流道推板会先将凝料从浇口处拉断，自动脱落无需人工修剪浇口，适配自动化连续生产的节拍要求。

　　冷却回路围绕型腔周边做环形排布，在定模和动模的镶件安装位周边分别钻设平行于分型面的冷却水孔，孔位距离型腔壁的距离保持在15-20mm区间，保证冷却均匀性，避免钥匙成型后因冷却速率不一致产生翘曲变形，冷却回路的接口采用标准水管接头，可直接对接车间常规冷却水循环系统。顶出机构采用顶针顶出布局，顶针分布在钥匙柄部与钥匙齿形的加强筋位置，顶出行程预留15mm的安全余量，顶出过程中顶针板通过复位杆实现合模前的自动复位，避免顶针与定模镶件发生碰撞。整套模具的安装尺寸匹配标准注塑机的拉杆间距，定位圈采用标准100mm直径规格，浇口套球面半径适配注塑机喷嘴的R尺寸，装夹时无需额外做适配加工，可快速完成上机调试。
