小型盒类零件注塑成型模具结构

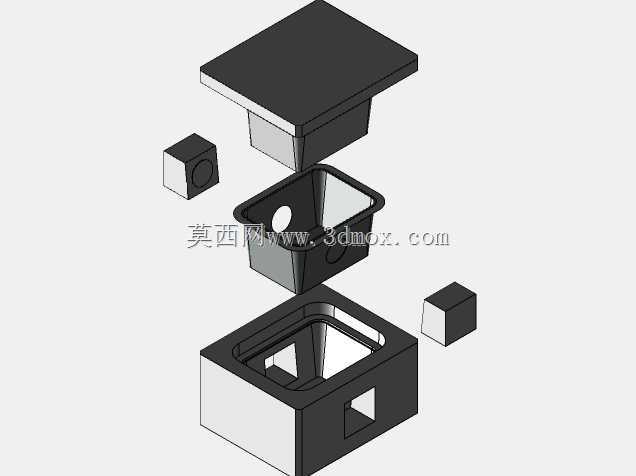

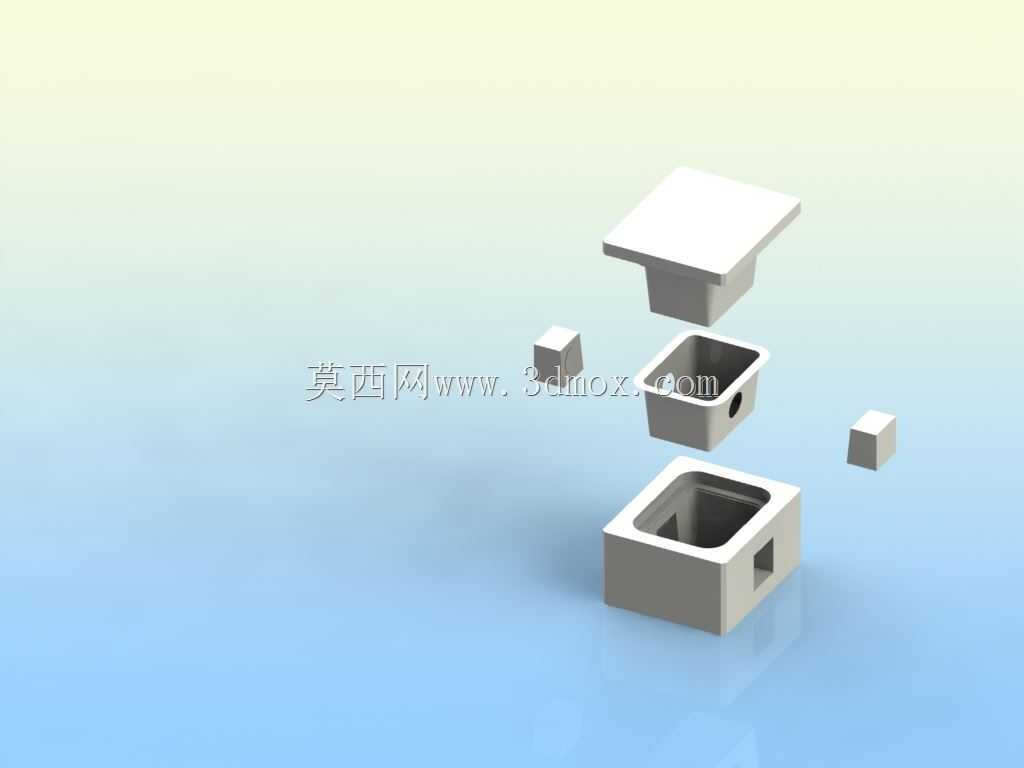

　　这套模具针对小型带侧凹特征的盒状塑料零件开发，日常应用覆盖消费电子小型壳体封装、日用塑料收纳配件、工控模块外罩等量产场景，适配卧式注塑机安装使用，成型材料可覆盖通用PP、ABS及改性工程塑料，单批次成型周期可控制在常规小零件注塑节拍范围内。从结构设计逻辑来看，整套模具采用两板模基础架构，分型面设置在盒体开口端的法兰贴合面，保证开模后塑件留于动模侧，配合顶出机构可实现自动落料，无需人工辅助取件，适配自动化注塑产线的连续生产需求。针对零件侧壁的方形侧孔特征，结构上采用了侧向小型滑块抽芯机构，抽芯行程短，锁紧楔直接集成在定模仁侧，合模时可直接压紧滑块承受注塑压力，避免抽芯部件移位导致的塑件飞边、尺寸超差问题。成型零件部分，

　　型腔采用整体式铣削加工，型芯做了局部镶拼设计，既保证了盒体内腔的成型表面粗糙度要求，也便于后续排气槽的加工与维护，针对盒体转角位置做了均匀的圆角过渡，避免注塑过程中应力集中导致的填充不足、开裂缺陷。模架的导柱导套采用对称四角布置，合模时的导向精度可满足小型精密塑件的同轴度要求，安装边界适配120吨级以内卧式注塑机的拉杆间距，定位圈与浇口套采用标准件规格，可直接匹配通用注塑机的射嘴对位要求，无需额外定制连接配件。浇注系统采用侧浇口进料，浇口位置设置在盒体侧壁非外观面，后续去除浇口后不会在零件可见面留下痕迹，流道截面采用圆形设计，可减少充模过程中的压力损失，保证熔融塑料快速填充整个型腔，冷却水路围绕型腔与型芯均匀排布，

　　进出水回路做了温差控制设计，可将成型周期内的模温波动控制在合理区间，避免塑件出现翘曲变形、收缩不均的问题。整套结构没有采用复杂的二次顶出、热流道等特殊结构，加工难度低，后期维护更换易损件的成本可控，非常适合中小批量的盒类塑料零件量产使用，针对不同材料的成型工艺调整，仅需修改浇口尺寸与冷却参数即可快速适配，无需对模架主体结构做改动。
