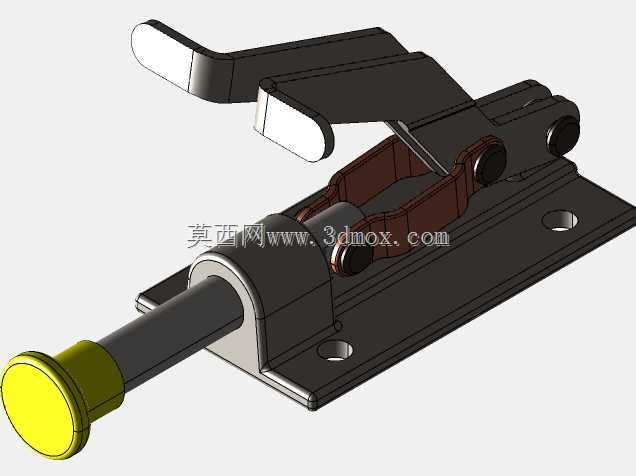

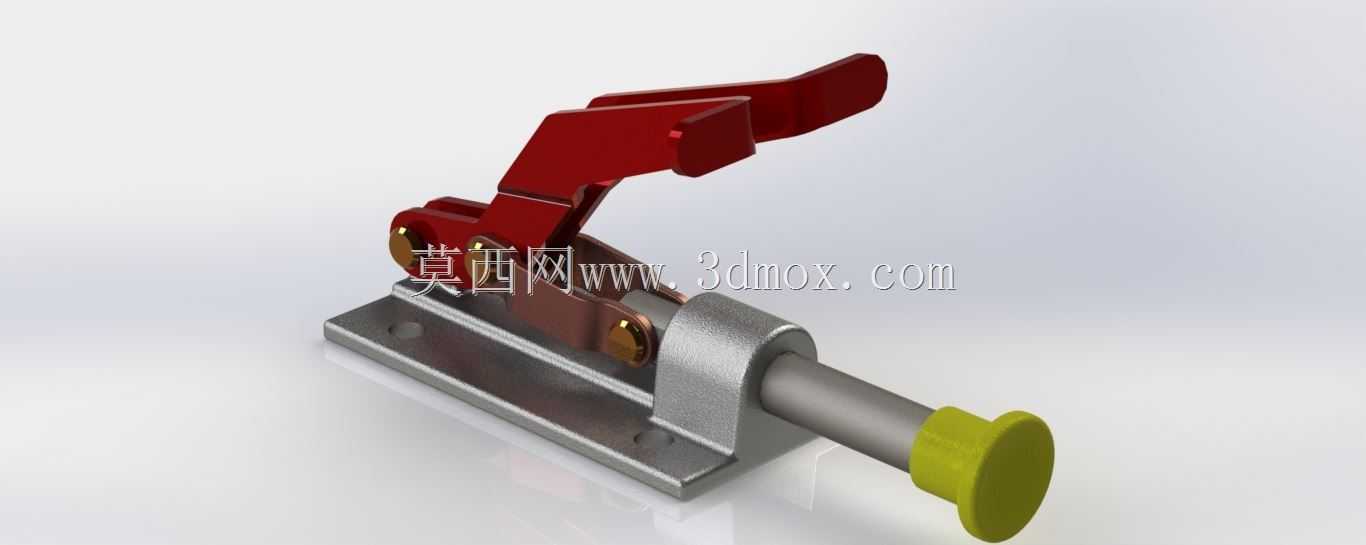

推拉式快速夹钳拨动夹紧机构

　　这类推拉式拨动夹紧结构，在工装夹具领域的应用覆盖非常广，小到电子元器件焊接定位、小型塑胶件装配固定，大到钣金件焊接工位的工件压紧、木工加工中的毛料定位，都能看到这类结构的身影。区别于垂直压紧、水平下压类的快速夹钳，这款拨动夹的核心动作逻辑是通过拨杆的扳动，带动内部连杆机构完成直线方向的锁止与释放，前端的推杆可以直接作用在工件侧面，完成侧向顶紧、推拉定位的动作，不会在工件上方留下操作干涉空间，尤其适合需要从侧面夹紧、上方预留加工或装配操作空间的工位。

　　从结构设计逻辑来看，这款夹钳采用了经典的肘节死点锁止原理，当拨杆扳动到锁止位置时，内部连杆会越过机构死点，此时即便工件受到加工过程中的振动、切削力反向作用，夹钳也不会出现松脱，锁止可靠性完全能满足常规机加工、装配工位的负载要求。底座采用带安装孔的平板式结构，两个沉头安装孔的孔位间距经过标准化设计，既可以直接通过螺栓固定在工装台板、夹具基板上，也能搭配定制的转接块适配不同的安装基面，安装边界的适配性很强，不需要对现有工装做大规模改造就能完成加装。

　　夹钳的主体受力部件采用金属材质，拨杆部分做了加长力臂设计，操作人员扳动时不需要施加过大的力就能完成锁止和释放，长时间重复操作也不容易产生手部疲劳。前端推杆的端部设置了非金属压头，一方面可以避免顶紧过程中刮伤工件表面，另一方面也能通过压头的微量形变补偿工件的尺寸公差，保证不同批次存在微小尺寸差异的工件都能被可靠顶紧。整个机构的运动副都做了间隙适配，长期往复使用也不会出现明显的晃动，推杆的直线运动精度可以控制在小范围内，定位重复精度能满足多数普通工装的使用要求。

　　在实际选型适配的时候，需要注意根据工位所需的顶紧行程、最大顶紧力来匹配对应规格的夹钳，这款夹钳的推杆行程可以覆盖多数小型工件的定位需求，如果需要更大的顶紧距离，也可以通过更换加长推杆来拓展使用场景。安装时需要保证夹钳底座的安装面与工件被顶紧面保持垂直，避免推杆受到侧向弯矩，加速运动副的磨损，日常维护只需要定期在铰接点位置加注少量润滑脂，就能保证机构扳动顺畅，延长整体使用寿命。
