装订设备用异形金属安装底板结构

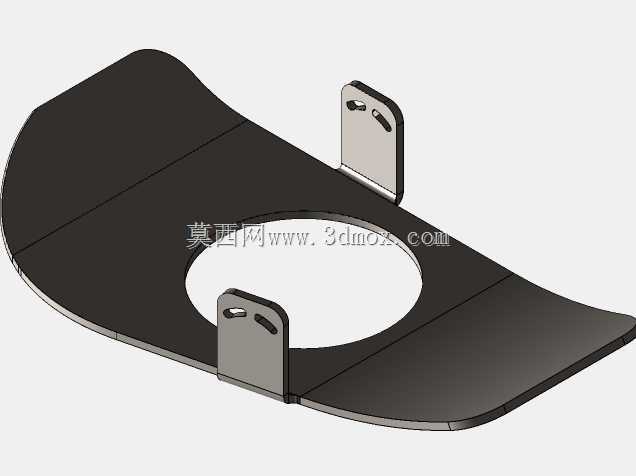

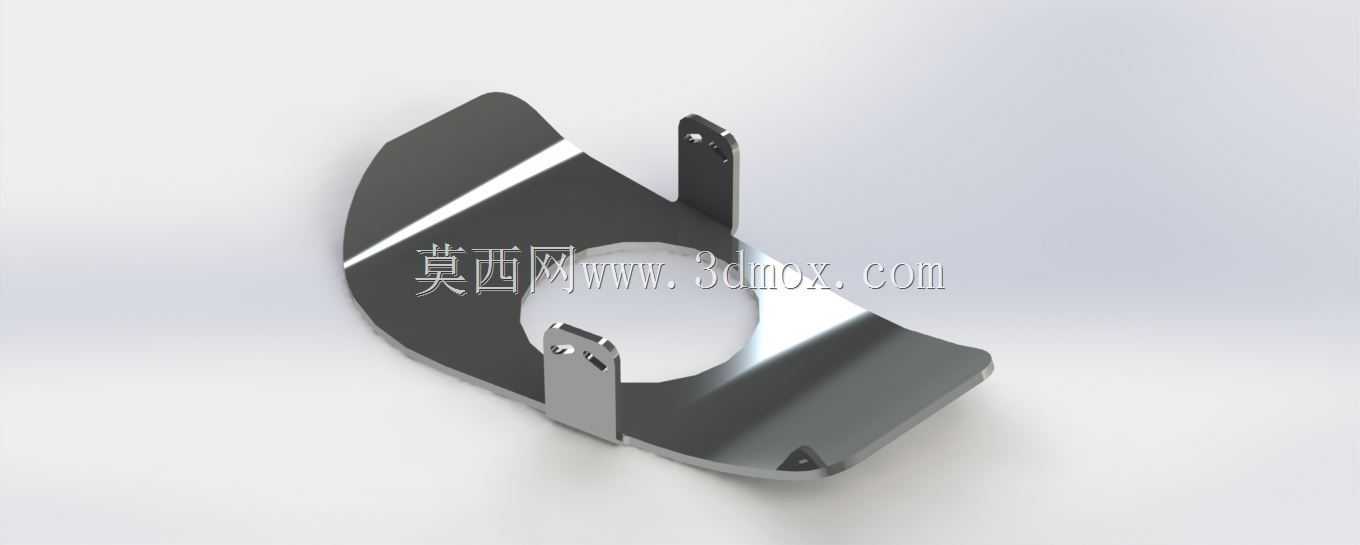

　　这款金属底板主要应用在台式装订设备的机芯安装工位，作为装订执行组件的承载基准件，承担冲头、导向轴、驱动摆臂等核心动作部件的定位与载荷传递作用，日常运行中需要承受装订冲切时的瞬时冲击载荷，同时抵消压合动作带来的侧向倾覆力矩，因此结构设计上优先考虑刚性与安装同轴度的匹配。从结构形态来看，主体采用不规则异形钣金构型，中部预留的大尺寸圆孔是装订冲头的下行避让通道，孔位边缘做了小圆弧过渡处理，避免应力集中导致长期冲裁工况下出现开裂变形；板体上伸出的两个带孔支耳分别用于固定导向轴支座与驱动连杆铰接座，支耳与主板体采用折弯一体成型工艺，折弯处预留了足够的圆角半径，减少钣金折弯过程中的纤维断裂风险，同时提升支耳的抗弯折强度。

　　板体边缘的异形轮廓并非随意设计，是完全匹配装订设备下机架的安装腔体轮廓做的适配，安装时可以直接嵌入腔体的定位槽内，无需额外做周向定位调整，能有效缩减装配时的对位时间，板体上分布的三个小型沉孔是用于将底板锁紧在机架承托面上的安装孔，沉孔设计可以让锁紧螺丝的头部完全没入板体平面以下，避免突出的螺丝头干涉后续装订耗材的输送路径。设计过程中首先确定的是中部避让孔的中心轴线，该轴线必须与装订冲头的运动轴线完全重合，偏差控制在0.05mm以内，否则会出现冲头偏磨、装订孔位偏移的问题；两个支耳的孔位中心距严格匹配导向轴与连杆的安装间距，支耳的折弯高度根据机芯组件的安装高度差确定，保证安装后各运动部件的运动平面处于同一基准面，

　　减少运行过程中的卡滞风险。板体的整体厚度根据装订设备的最大装订厚度选定，对应常规办公装订设备的冲切载荷需求，厚度选取上兼顾刚性与整机轻量化要求，不会出现过厚导致整机重量冗余，也不会因厚度不足出现冲切时板体翘曲的问题。安装边界方面，板体的最大外轮廓尺寸完全适配对应型号装订设备的机架安装腔，嵌入后板体上平面与机架工作台面的高度差控制在装配公差允许范围内，不会出现台阶面刮蹭装订文本的情况，支耳的伸出长度避开了机架内部的走线槽与驱动电机安装位，不会与其他内置部件产生装配干涉。
