钣金折弯式安装固定夹结构设计

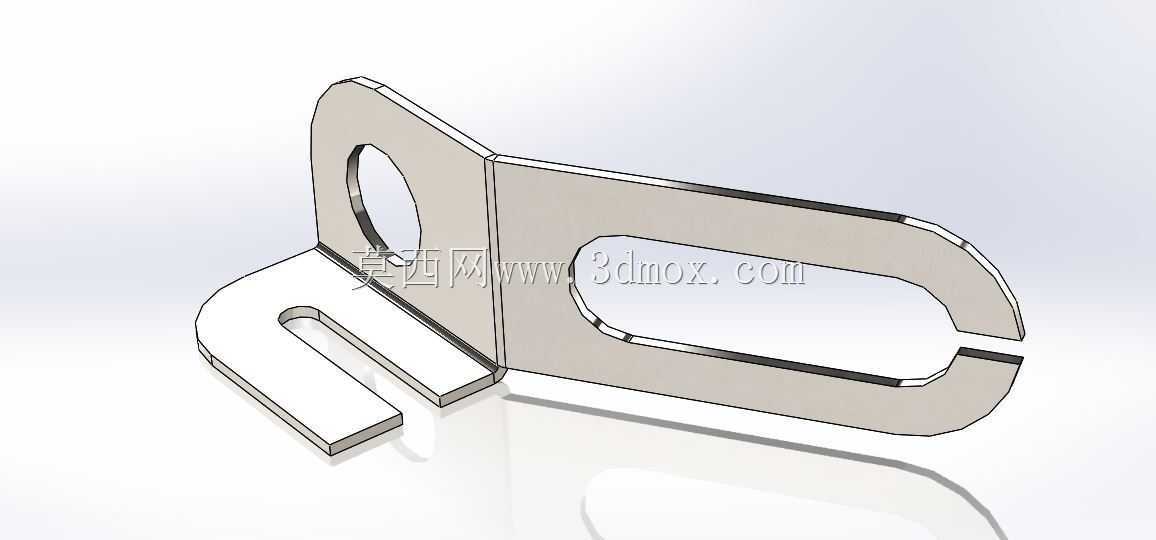

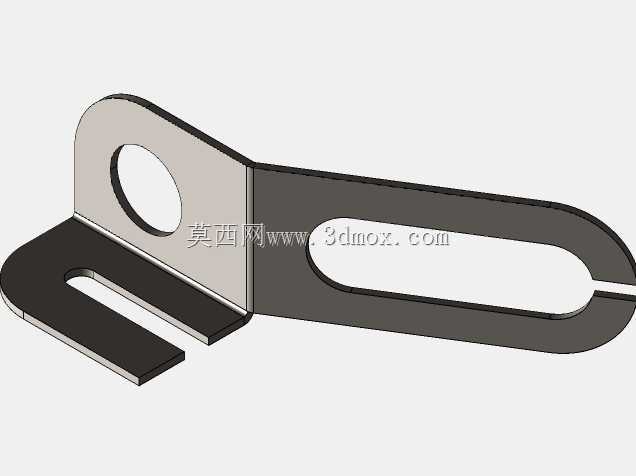

　　这类钣金折弯成型的安装夹，在轻工自动化生产线、小型设备机架走线、钣金柜体内部辅件固定场景中应用十分广泛，区别于标准冲压紧固件，该结构采用单块钣金一体折弯成型，无需额外焊接或拼接工序，加工时仅需通过激光下料完成轮廓切割与孔位加工，再经两道折弯工序即可成型，加工成本低、批量生产一致性好，适合设备厂做自制辅件批量配套。从结构功能来看，该夹件分为两个功能段，左侧带圆孔的竖直折弯段为安装固定段，圆孔用于穿设螺栓或铆钉，可将整个夹件预先固定在设备机架、钣金立柱或墙面安装基面上，孔位边缘做了去毛刺处理，避免安装时刮伤螺栓螺纹或安装人员手部；右侧带长槽开口的水平段为夹持段，开口式长槽设计无需完全拆卸紧固件即可完成被固定件的装拆，日常维护更换管线、

　　小型传感器支架时，只需松开被固定件的锁紧螺母，即可顺着开口槽将部件取出，无需完全拧下螺栓，大幅提升现场运维效率。设计阶段需要重点把控几个尺寸边界：首先是左侧安装段的折弯高度，要匹配常用M4、M5螺栓的安装空间，预留足够的扳手操作间隙，避免安装时螺栓无法顺利穿入或扳手无法卡入螺母；其次是右侧夹持槽的开口宽度，要适配常用的圆杆、扁钢类被夹持件的尺寸范围，槽口末端做了小幅度的收口折弯，避免被夹持件在设备运行振动下从槽口滑出，同时槽的内侧边缘做了压平处理，增大与被夹持件的接触面积，降低局部压强防止夹伤被固定件表面。另外，夹件底部配套的U型垫片是该结构的配套辅件，当被夹持件为薄壁件或圆杆时，U型垫片可以垫在夹持段与安装基面之间，补偿夹持间隙，

　　避免夹紧后夹件出现翘曲变形，同时分散夹紧力，防止薄壁被夹变形。实际选型使用时，需要注意安装基面的平面度，若基面存在凸起或焊接疤痕，需要预先打磨平整再安装，避免夹件安装后出现倾斜，导致夹持段受力不均出现断裂；钣金厚度通常选用1.5-2mm的冷轧钢板，表面可根据使用环境做镀锌或喷塑处理，应对潮湿或有轻度腐蚀的车间环境，若用于食品级设备场景，可更换为304不锈钢板材加工，满足卫生级防护要求。这类一体折弯夹件相比传统的分体式管夹、固定支架，零件数量少，安装步骤少，在小型设备的内部走线、辅件固定场景中，能大幅减少装配工时，同时结构本身没有易损件，长期使用仅需定期检查夹紧螺栓是否松动即可，维护成本极低。
