L型弯折连接固定支架结构设计

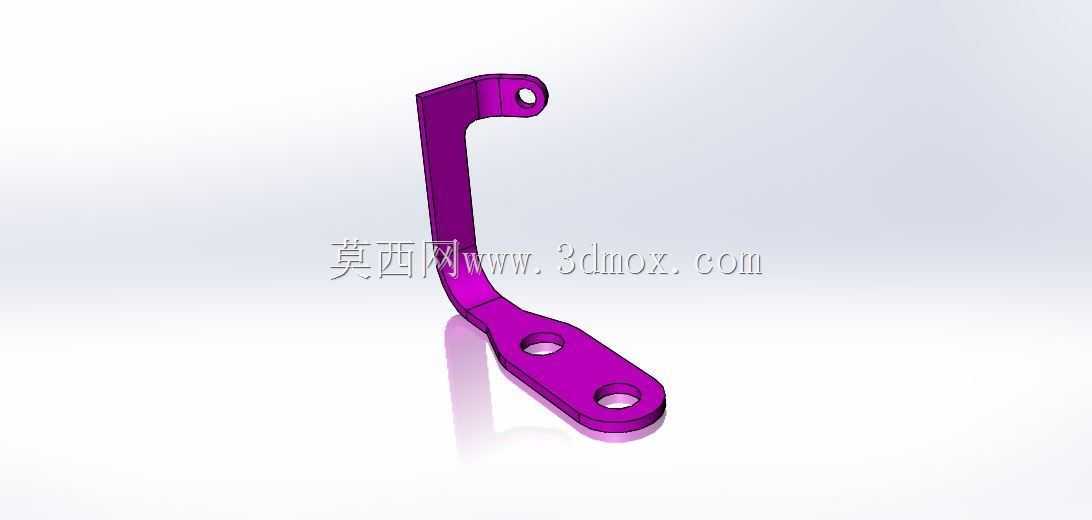

　　这类L型弯折支架在工业装配场景中应用十分广泛，小到小型自动化设备的内部走线固定、小型气动元件的安装支撑，大到输送线侧边的附件挂载、小型工装夹具的定位连接，都能见到这类构件的身影。从结构设计逻辑来看，整体采用等厚薄板弯折成型，弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中问题，能有效降低长期受载情况下的弯折处开裂风险，适配多数静态挂载、低频次动载的支撑场景。

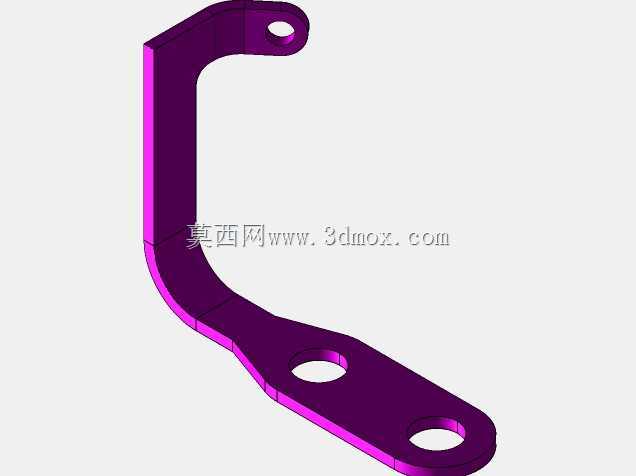

　　支架的两个安装臂功能区分明确，短臂端开设单安装孔，适合作为单点铰接或者单螺栓固定的连接端，可适配需要小范围角度调整的安装需求，比如小型传感器的角度微调安装、小型管线的卡扣固定座；长臂端开设两个同轴排布的安装孔，双孔设计能够限制支架自身的转动自由度，保证安装后整体结构的稳定性，避免设备运行过程中因振动导致支架移位，两个孔的孔距经过标准化设计，可适配多数通用规格的安装螺栓，无需现场二次扩孔调整。

　　从安装边界来看，支架的弯折高度、两个臂的长度都经过尺寸校核，既保证了足够的支撑力臂长度，又不会占用过多的安装空间，适合在设备内部狭窄的装配空间内使用，安装时可先通过长臂端的双孔完成主体定位，再根据实际挂载需求调整短臂端的连接件角度，装配流程简单，不需要复杂的专用工装。

　　材质选型上这类支架一般采用冷轧钢板冲压弯折后做表面喷塑处理，既保证了足够的结构强度，又具备不错的防锈耐腐蚀能力，可适配多数常规工业车间的使用环境，如果是用于潮湿或者有腐蚀介质的场景，也可以更换为不锈钢板材加工，结构本身不需要做额外调整。设计过程中需要重点关注弯折处的内R角尺寸，R角过小会导致冲压弯折时板材外侧出现微裂纹，降低整体结构强度，R角过大则会导致安装时两个连接面的贴合度不足，影响安装精度；同时安装孔的孔边需要做去毛刺处理，避免装配时划伤操作人员，也能保证螺栓安装时的贴合度。这类支架虽然结构简单，但在设备装配中属于十分常用的连接构件，合理的尺寸设计能够大幅降低现场装配的调整工作量，提升整体设备的装配效率。
