工业设备用弧形弯柄操纵杠杆结构

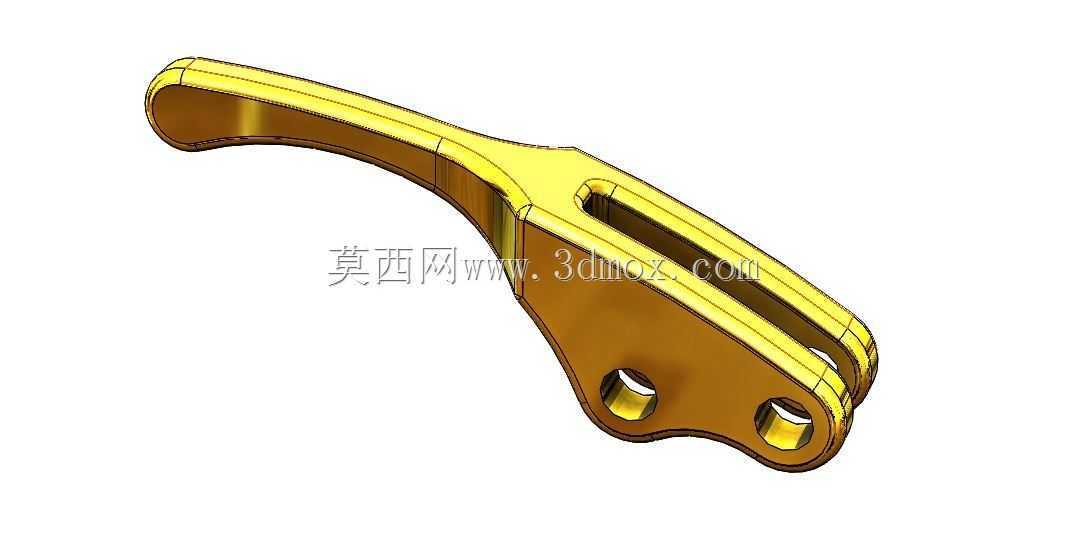

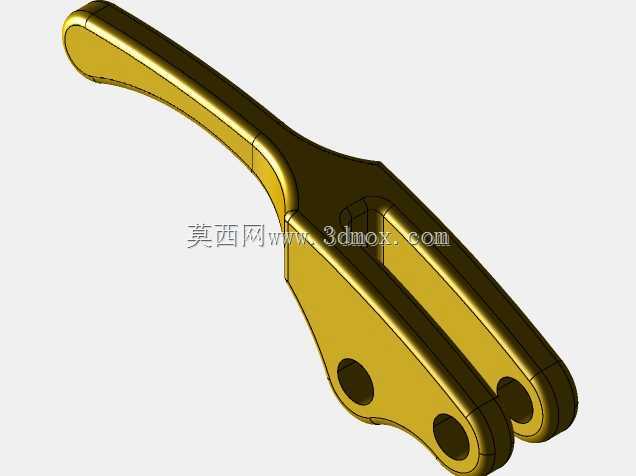

　　这类弧形弯柄操纵杠杆，常应用在各类中小型工业设备的手动操控工位上，比如小型冲压设备的离合操控位、工装夹具的锁紧操作端、农用机械的档位切换部位，都能见到同结构构件的身影，它的核心作用是把操作人员施加的手部扳动力，通过杠杆力矩放大后传递到末端执行机构，完成档位切换、锁紧触发、离合接合这类需要手动施力的操作动作。从结构设计来看，整体采用一体化弯折成型的思路，长柄段做了贴合手部施力轨迹的弧形弯曲，握持区域的截面做了圆弧过渡处理，没有尖锐棱角，操作人员长时间扳动也不会出现硌手的问题，柄身的厚度经过力矩校核，在常规200N以内的手部扳动力作用下，不会出现塑性形变，能保证操控力的稳定传递。末端的双叉耳安装结构，是整个构件的安装基准位，

　　两个同轴的安装孔用来穿接铰接销轴，把杠杆固定在设备的安装基座上，铰接孔的位置经过力臂优化，从铰接中心到握持端的力臂长度，是铰接中心到末端动力输出端力臂长度的3.2倍，能实现稳定的力矩放大效果，降低操作人员的施力强度。双叉耳的开槽宽度匹配对应联动件的安装厚度，安装后联动件嵌在叉耳中间，不会出现侧向偏移，铰接转动过程中无多余旷量，操控的反馈手感清晰，不会出现虚位。柄身中间的长条形镂空结构，并非单纯的减重设计，这个位置可以嵌入档位标识牌，或者作为锁止插销的穿行位，当设备需要长时间保持在固定工位时，可以把锁止销穿过镂空槽卡入基座的定位孔中，避免杠杆受震动出现自行移位的问题。安装边界方面，铰接孔的孔径适配常规的M8铰接销轴，

　　两个安装孔的中心距为22mm，双叉耳的外侧总宽度为36mm，柄身从铰接中心到握持端的总长度为128mm，安装时需要预留出至少140mm的扳动转动空间，避免周围的设备构件干涉杠杆的转动行程。整个构件的表面做了抛光镀锌处理，在车间多油污、多粉尘的使用环境下，不容易出现锈蚀，日常维护只需要定期在铰接孔位置加注少量润滑脂，就能保证长期转动顺畅，不会出现卡滞问题。从受力特性来看，整个杠杆的应力集中点主要分布在弯折过渡区域和铰接孔周边，设计时这两个位置都做了圆角加厚处理，反复扳动的疲劳寿命能满足工业设备常规使用周期的要求，不会出现根部断裂的问题。
