异形曲面旋钮结构三维设计

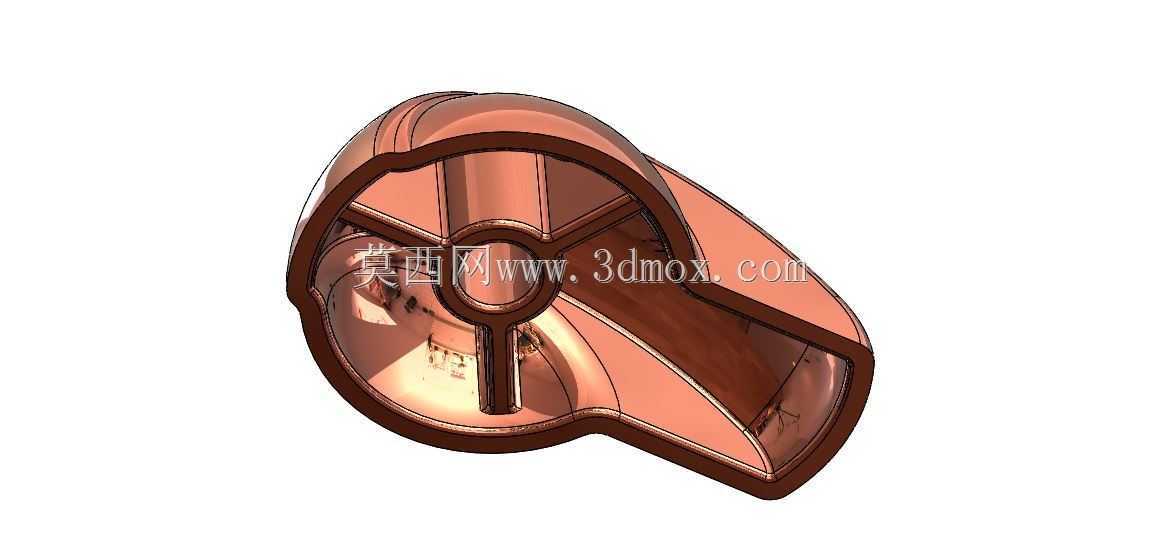

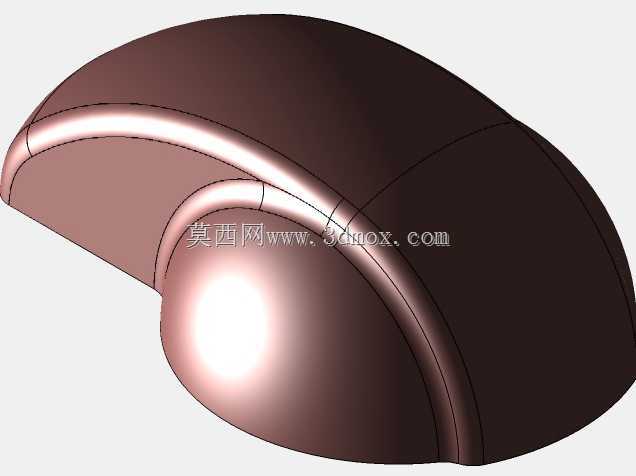

　　这类异形曲面旋钮常应用在小型测控设备、手持检测仪器、工业控制终端的操作面板上，作为人机交互的直接接触部件，承担参数调节、档位切换、功能确认的核心作用，操作人员通过旋转动作完成指令输入，其握持手感直接影响操作效率与误触概率。设计过程中优先考虑人机工程适配性，曲面轮廓完全贴合成年人指腹自然弯曲弧度，边缘做了连续顺滑的圆角过渡，避免长期操作产生硌手的不适感，内部设置的放射状加强筋，既可以在注塑成型时减少壁厚不均导致的缩痕缺陷，也能提升整体结构抗扭强度，在频繁旋转受力时不会出现壳体开裂、形变的问题。安装边界上，旋钮底部设置了定位止口，与面板安装孔的配合公差控制在H7/g6区间，保证转动时无径向窜动，内部的轴孔适配常见的D型截面调节轴，

　　无需额外加工转接件即可直接装配，轴向限位结构集成在旋钮内腔，装配时卡入轴端卡槽即可完成固定，不需要额外加装紧固件，能大幅提升产线装配效率。从功能特性来看，该旋钮的非对称曲面造型具备天然的防呆属性，操作人员无需目视观察，仅凭指尖触感就能判断当前旋钮的旋转角度位置，在昏暗作业环境或者需要盲操作的场景下，能有效降低调节失误率。外形设计上没有采用常规的圆形滚花结构，而是用连续的异形曲面形成自然的握持摩擦力，即使手上沾有少量油污或者佩戴薄型劳保手套，也能稳定施加旋转力矩，不会出现打滑问题。结构壁厚设计遵循均匀过渡原则，整体壁厚保持在2mm左右，加强筋厚度控制在壁厚的0.6倍，避免成型过程中出现应力集中，同时也能减少材料用量，兼顾结构强度与生产成本。内腔的空间预留充分，可适配带指示灯的电位器轴，旋钮顶部的薄壁区域可做半透明处理，实现档位状态的透光指示，无需额外开孔安装指示灯，能简化面板的整体布局设计。
