锥柱结合式握持操作手柄结构设计

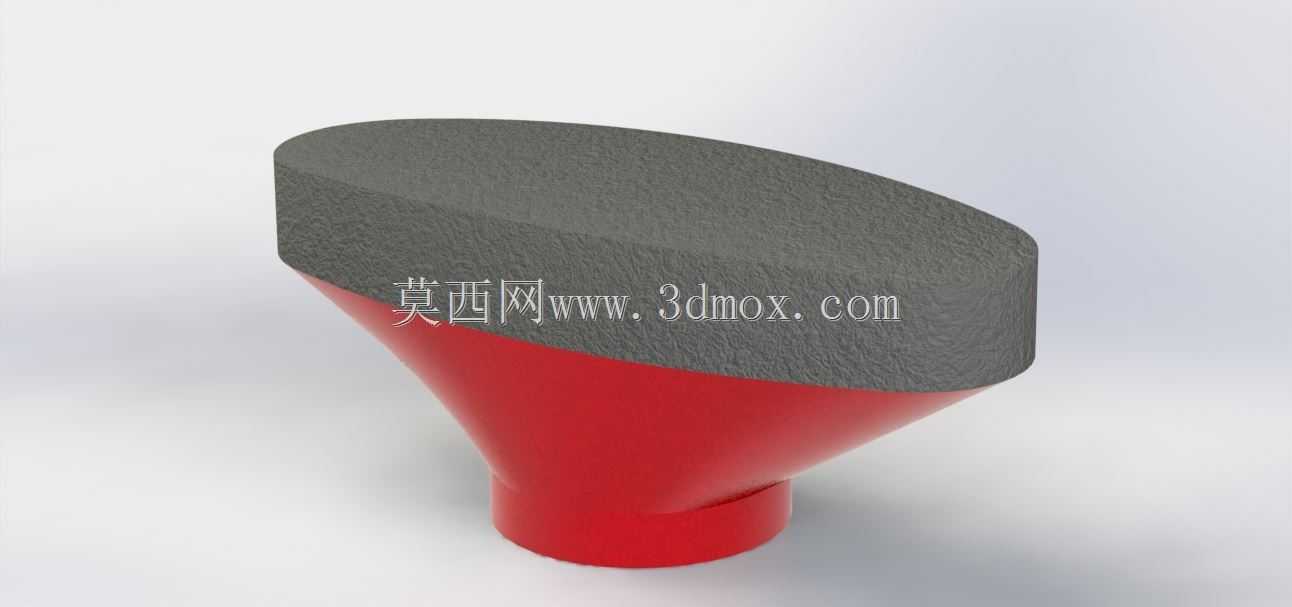

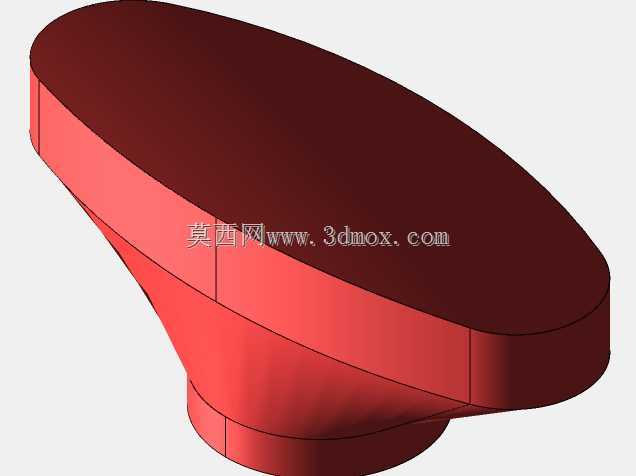

　　这款手柄采用上部椭圆握持面、下部锥形过渡衔接圆柱安装段的结构形式，在各类手动操纵机构、工装夹具、小型设备调节端都有广泛适配空间。上部椭圆截面的握持面做了大面平整处理，区别于常规圆形握柄，椭圆形态能够在操作人员施力时自然贴合掌心受力区域，减少长时间操作带来的局部压强集中问题，表面做的哑光粗糙质感处理，能够在沾附少量切削液、润滑油脂的车间工况下保持足够摩擦力，避免施力转动时出现打滑脱手的情况。中间的锥形过渡段并非单纯做造型修饰，锥面的斜率经过反复调整，一方面能够让握持时的手指自然搭靠在锥面斜度上，形成多触点受力的握持姿态，不管是做小角度微调转动还是大扭矩的锁紧操作，都能让手部发力更顺畅；另一方面锥形结构相比直筒衔接段，

　　能够分散握柄与安装段衔接位置的应力集中，在频繁承受侧向扳动力、周向扭转力的使用场景下，衔接位置不容易出现应力断裂的问题，整体结构强度更有保障。下部的圆柱安装段是标准的插接配合结构，外径尺寸适配常规的操纵杆安装孔位，安装时可以直接插入对应安装座，通过侧面顶丝或者径向销钉完成固定，不需要额外做复杂的适配加工，安装边界清晰，不会和周边的设备壳体、防护结构产生干涉。从设计思路来看，这款手柄没有做多余的装饰性结构，所有曲面形态都围绕操作手感、结构强度、安装便捷性三个核心需求展开，椭圆握面的长轴短轴比例经过多轮实操验证，既不会因为截面过大导致握持时手掌过度撑开产生疲劳，也不会因为截面过小导致施力时扭矩传递不足。在实际应用中，

　　这类手柄可以适配机床的调节锁紧端、工装夹具的压紧操纵端、小型检测设备的档位切换端、输送线的手动调节机构等多种场景，相比市面上常见的塑料握柄，这种结构的刚性更强，承受大扭矩操作时不会出现握柄开裂、变形的问题，表面的耐磨特性也能适应车间内多粉尘、多油污的使用环境，长期使用后握持面不会因为磨损变得光滑失去摩擦力，维护成本极低。在建模过程中，各段衔接位置都做了微小的圆角过渡，避免锐边在操作时划伤操作人员手部，同时圆角过渡也能减少注塑或者金属加工过程中的应力残留，提升零件的加工良率，不管是采用工程塑料注塑成型还是采用金属压铸、机加工成型，都能顺利脱模或者装夹加工，不需要额外做复杂的工装辅助生产。
