双通一体式管路连接接头结构设计

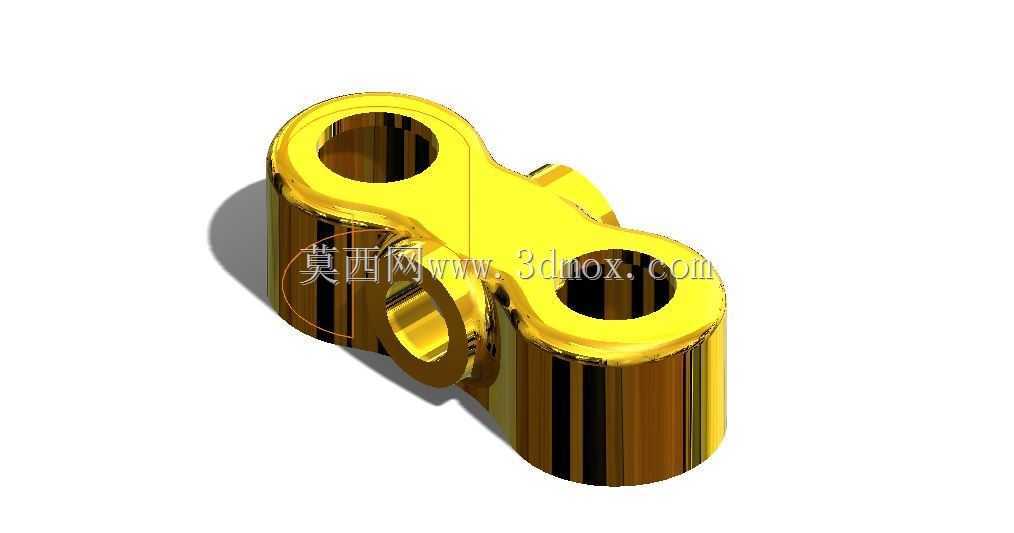

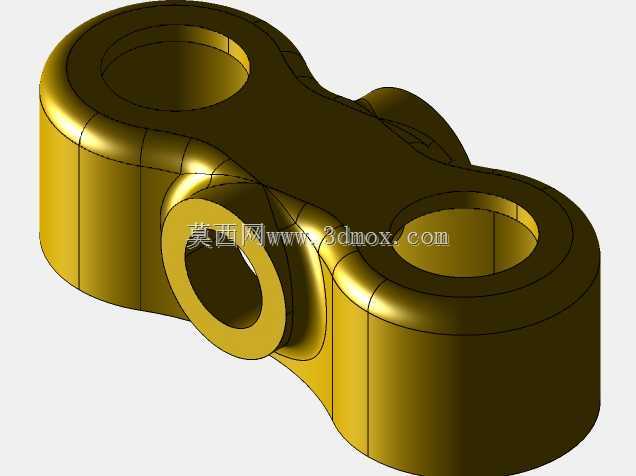

　　这款双通一体式管路连接接头，主要应用在中小通径流体输送管路的节点转接场景，覆盖气动控制回路、低压液压支路、工业冷却水循环管路、小型设备润滑输油管路等多个工程场景，可实现两根平行排布管路的连通固定，也可配合侧部接口完成支路分流的转接需求。从结构设计逻辑来看，整体采用一体化锻造成型的基体结构，避免了拼接式接头存在的焊缝泄漏风险，主体两个同轴等径的主安装孔为管路插接配合位，孔内壁预留了密封件安装槽位，可适配O型圈或者卡套式密封结构，保证管路插接后的承压密封性能，侧部的凸台接口为支路预留接口，可根据实际管路需求选择封堵或者连接支路管线，无需额外加装三通转接头，减少管路节点的泄漏点。在安装边界设计上，两个主安装孔的中心距经过标准化匹配，

　　适配常规工业管路的排布间距，接头主体的外轮廓做了圆弧过渡处理，没有尖锐的加工棱角，既可以降低安装过程中磕碰损伤密封件的概率，也能减少流体在接头内部流转时的阻力，内部流道做了等径圆滑过渡，没有突兀的截面突变，可降低流体经过接头时的压力损失，也能减少介质残留淤积的问题。接头的安装固定依靠两个主孔位的管路锁紧结构实现，无需额外设计安装固定脚，整体占用的安装空间紧凑，可适配设备内部狭小的管路排布空间，在紧凑型气动控制柜、小型液压动力单元、便携式流体输送设备内部的管路布设中，这类一体式接头相比组合式转接件能节省至少三成的安装空间，同时减少装配环节的零件数量，降低现场装配的工作量。从实际使用的性能角度出发，接头主体的壁厚经过等强度校核，

　　在额定工作压力下各个位置的应力分布均匀，主孔位的端部做了倒角导向设计，方便管路插入装配，侧部接口的轴线与主孔轴线垂直，可满足垂直方向的支路引出需求，整体结构没有多余的冗余设计，在保证结构强度和密封性能的前提下尽可能压缩整体体积，适配轻量化设备的管路布设要求。在实际选型应用中，这类接头可根据输送介质的不同匹配对应的金属或者非金属加工材质，输送普通压缩空气、冷却水时可采用常规铝合金或者黄铜材质，输送腐蚀性流体时可更换为不锈钢或者工程塑料材质，结构本身的适配性较强，不需要大幅修改结构尺寸即可满足不同介质的输送需求。
