三通法兰连接式蒸汽阀室结构设计

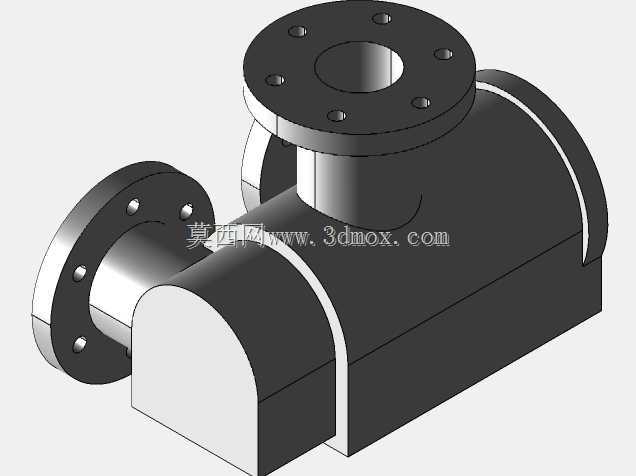

　　这款阀室作为蒸汽管路系统的核心承压腔体部件，在蒸汽动力、工业供热、化工流体输送等场景中承担着容纳阀芯组件、分隔流道、承载管路连接载荷的关键作用，区别于普通低压流体阀件的腔体设计，该结构针对饱和蒸汽、微过热蒸汽的输送工况做了适配优化，可适配蒸汽机进排汽支路、工业蒸汽柜分配管路等场景的安装需求，在英标工程体系中这类部件也被称作阀箱或阀壳，是流体控制类阀门不可或缺的主体承载结构。从结构设计逻辑来看，整体采用三通式流道布局，垂直向上的法兰接口用于对接阀盖与执行机构安装位，水平方向的两个法兰接口分别对接介质进出管路，腔体的圆弧过渡段做了等壁厚处理，避免蒸汽流通时的局部涡流冲蚀，同时也能均衡承压时的壁面应力分布，

　　减少长期高温工况下的应力蠕变风险。法兰连接面均采用凸面密封结构，每个法兰端面上均匀布置6个螺栓连接孔，孔位的位置度公差控制在0.1mm以内，可适配同压力等级的标准法兰对接，安装时无需额外加工适配孔位。腔体的安装边界需要预留足够的操作空间，水平方向两个法兰端面的间距要匹配现场管路的支吊架布置位置，垂直方向的法兰上端面需要预留执行机构的安装与检修空间，避免与周边管线、桥架产生干涉。在流道设计上，腔体内部的转角位置均做了圆角过渡处理，没有直角突变结构，一方面可以降低蒸汽流通时的阻力损失，另一方面也能减少高速蒸汽带凝液时对壁面的冲蚀磨损，延长部件的整体使用寿命。腔体的分模面设置在水平流道的中轴位置，采用止口定位结构保证上下半壳的装配同轴度，

　　装配后配合密封件可实现额定压力下的无泄漏密封，可承受蒸汽工况下的温度交变载荷，不会因为频繁启停的热胀冷缩出现密封失效问题。这类阀室的壁厚设计是经过承压计算校核的，在满足额定工作压力下的强度要求同时，尽可能控制整体重量，降低管路系统的整体载荷，法兰背面与腔体连接的位置做了局部加厚处理，抵消螺栓预紧时产生的局部应力，避免长期受力后出现连接面变形导致的密封泄漏问题。
