船用柴油机起动空气先导控制阀结构

　　这款先导阀主要应用在中大功率船用柴油机、固定式柴油发电机组的压缩空气起动回路中，作为主起动阀的前置控制元件存在，核心作用是利用小流量控制气路的通断，来切换大流量主起动空气的流向，避免操作人员直接操作高压大口径主阀带来的操作力过大、响应滞后问题，同时也能降低主阀的加工精度要求，提升整套起动系统的工作可靠性。

　　从实际工况来看，该阀安装在柴油机起动空气分配器与主起动阀之间的控制气路管路上，日常处于常闭状态，当操作人员按下起动按钮后，来自起动空气瓶的0.8~1.2MPa压缩空气会先进入该先导阀的控制腔，推动内部阀芯动作，接通主气路的先导控制通路，让主起动阀快速开启，将高压空气导入各气缸推动活塞完成柴油机的初始起动；当柴油机达到点火转速后，控制气路泄压，先导阀内部复位弹簧带动阀芯回位，切断控制气路，主起动阀随之关闭，切断高压空气供给，整套起动过程完成。

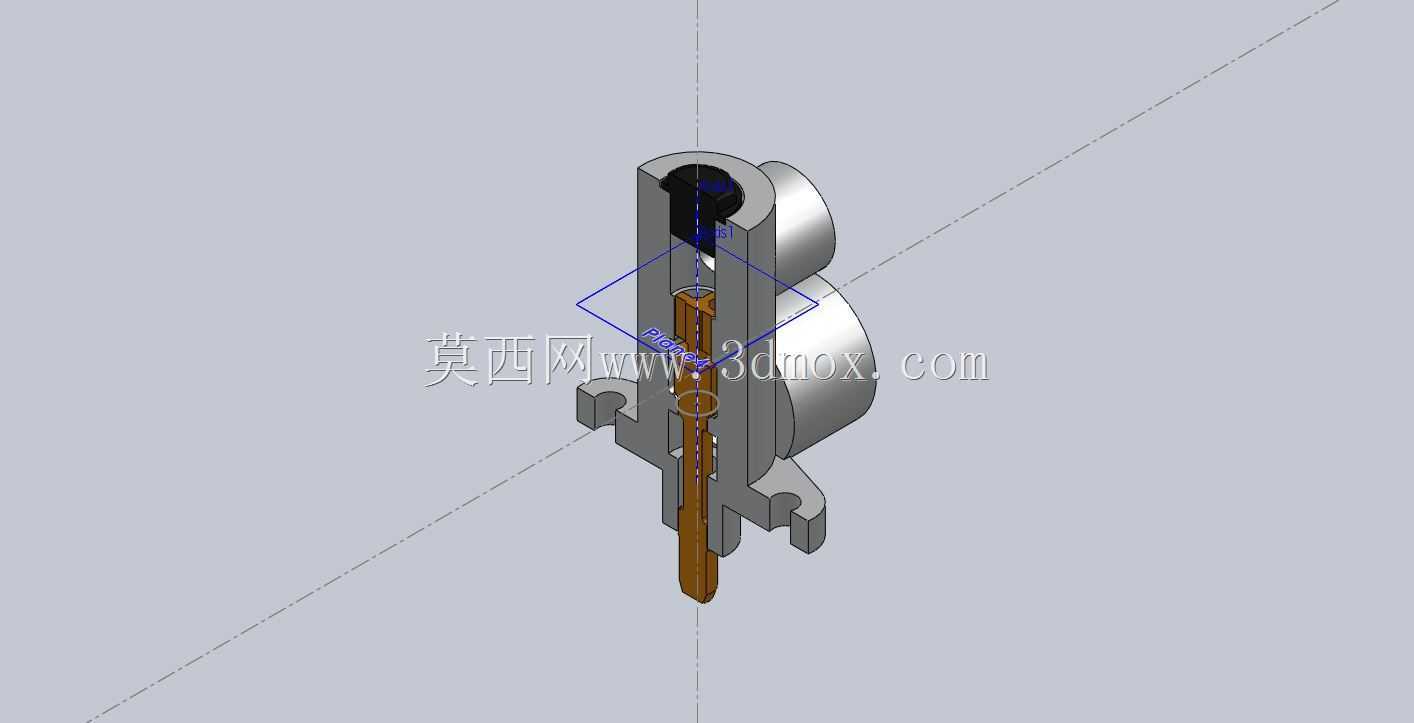

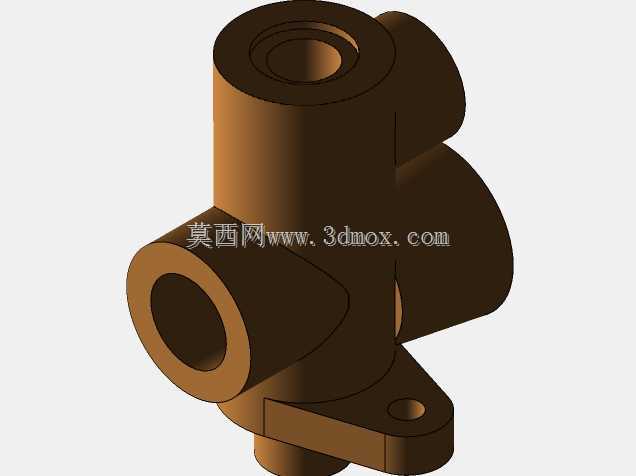

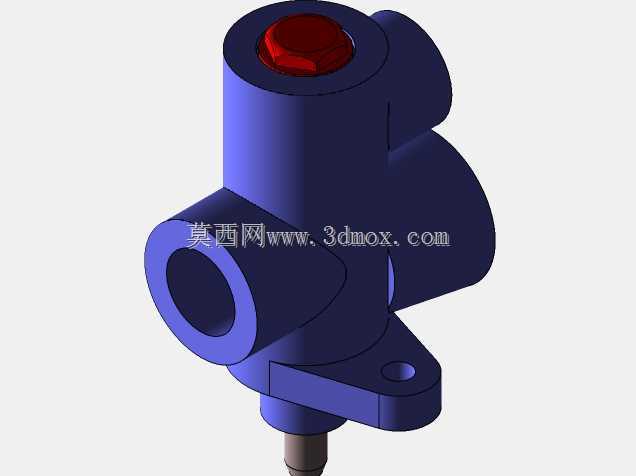

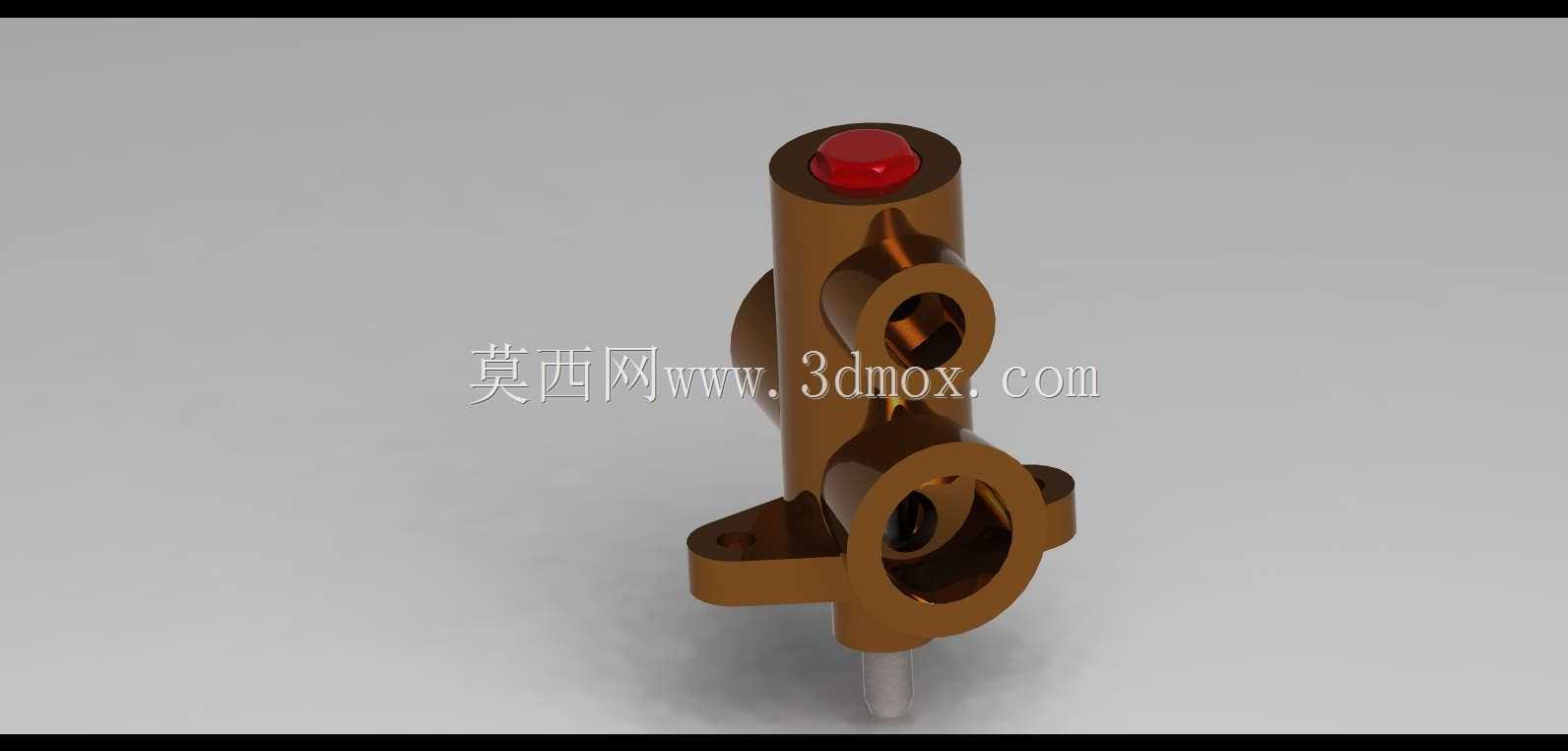

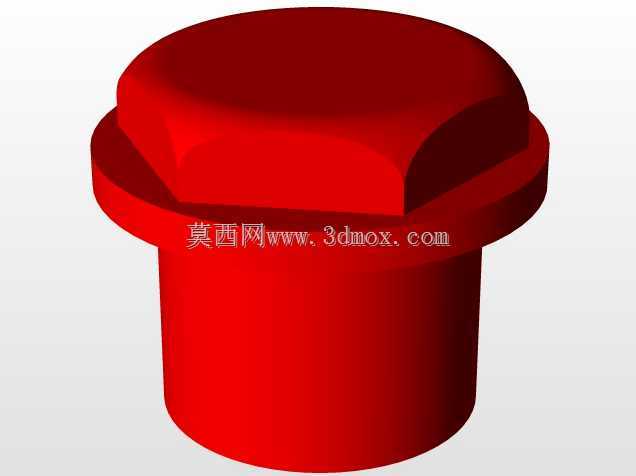

　　设计层面，阀体采用集成式块式结构，没有采用分散的管路拼接结构，减少了外接接头的数量，从根源上降低了高压气路泄漏的概率。阀体上设置的两个侧置法兰接口分别对应控制气路的进气端与出气端，底部带安装孔的凸耳结构用于将阀件固定在柴油机机体侧的安装支架上，顶部的红色按钮是手动应急操作结构，当电控气路出现故障时，可以直接手动按下按钮顶开阀芯，实现应急起动操作，满足船舶设备的冗余设计要求。阀芯采用滑阀式结构，配合橡胶密封件实现气路的密封，运动阻力小，动作响应速度快，能够在0.1秒内完成气路通断切换，匹配柴油机起动过程的快速响应要求。

　　安装边界上，该阀整体轴向高度控制在120mm以内，最大径向尺寸不超过60mm，底部两个安装孔的中心距为42mm，适配常用的船用柴油机安装支架尺寸，不需要额外制作过渡转接板；侧方法兰的接口尺寸匹配DN6的标准气动管接头，能够直接和现场的紫铜气管、PU气动管连接，不需要额外加工转接接头。整体结构没有突出的易磕碰结构，安装后能够适应柴油机运行时的持续振动工况，不会出现紧固件松脱、密封件失效的问题。
