法兰连接角式升降止回阀结构设计

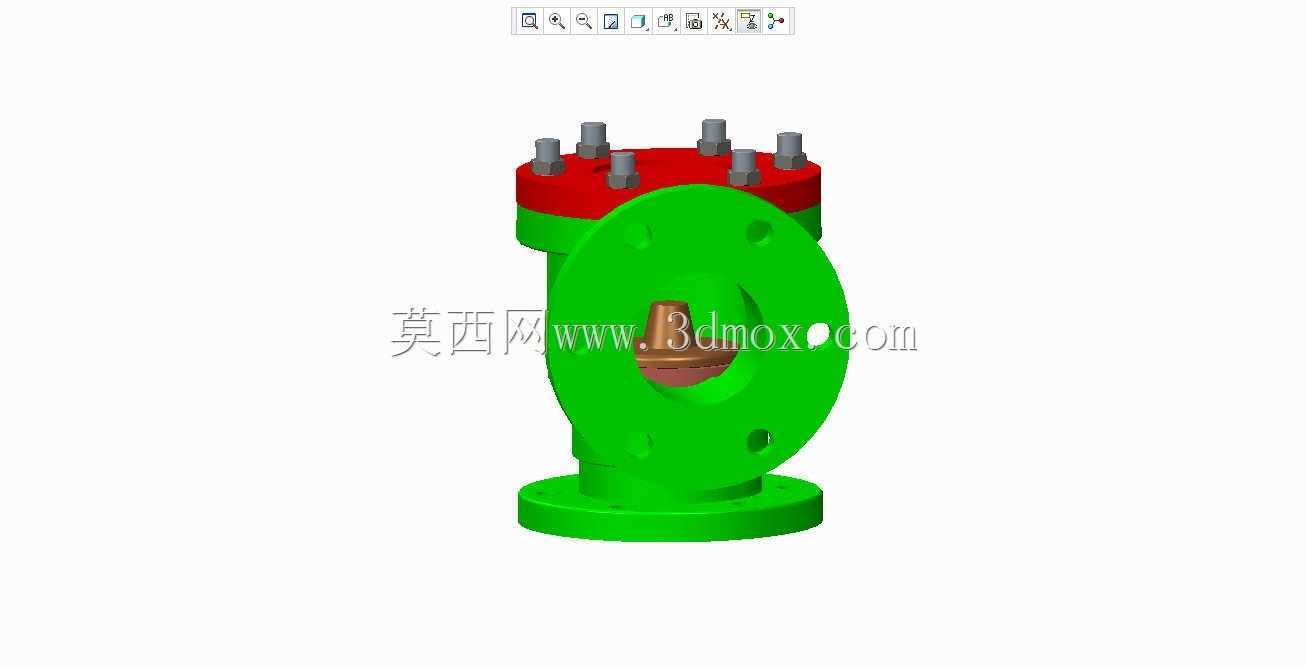

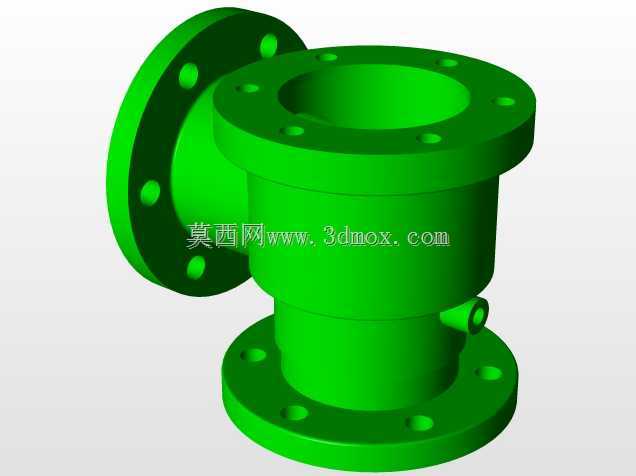

　　这款角式法兰连接的止回阀，主要应用在给排水、石化输送、暖通循环等需要严控介质倒流的工业管路场景中，核心作用是依靠介质自身流动推力自动启闭内部阀瓣，在介质出现反向流动趋势时快速截断通路，避免倒流冲击损坏上游泵组、仪表等关键设备，也能防止管路内介质串压引发的系统故障。从结构设计来看，整体采用90度角式流道布局，相比直通式止回阀更适合管路垂直转向的安装点位，能减少管路弯头的额外配置，压缩管路整体安装空间。阀体上下两端、侧端均采用凸面法兰连接结构，法兰端面预留均匀分布的螺栓通孔，安装时可匹配同压力等级的管路法兰，通过螺栓组均匀锁紧实现密封，安装对位时需注意介质流向要与阀体标识的流向一致，侧端法兰为介质入口，下端法兰为介质出口，

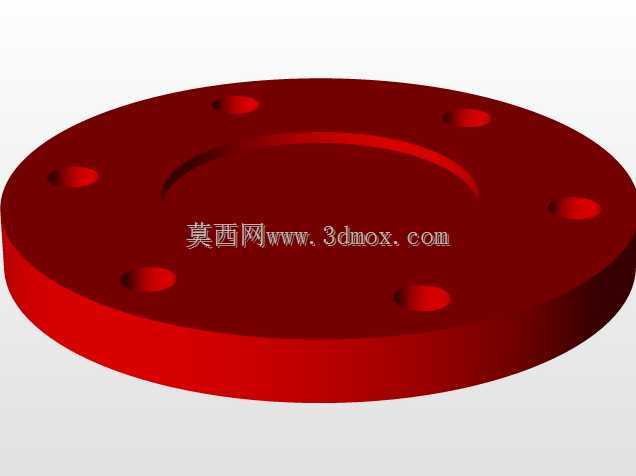

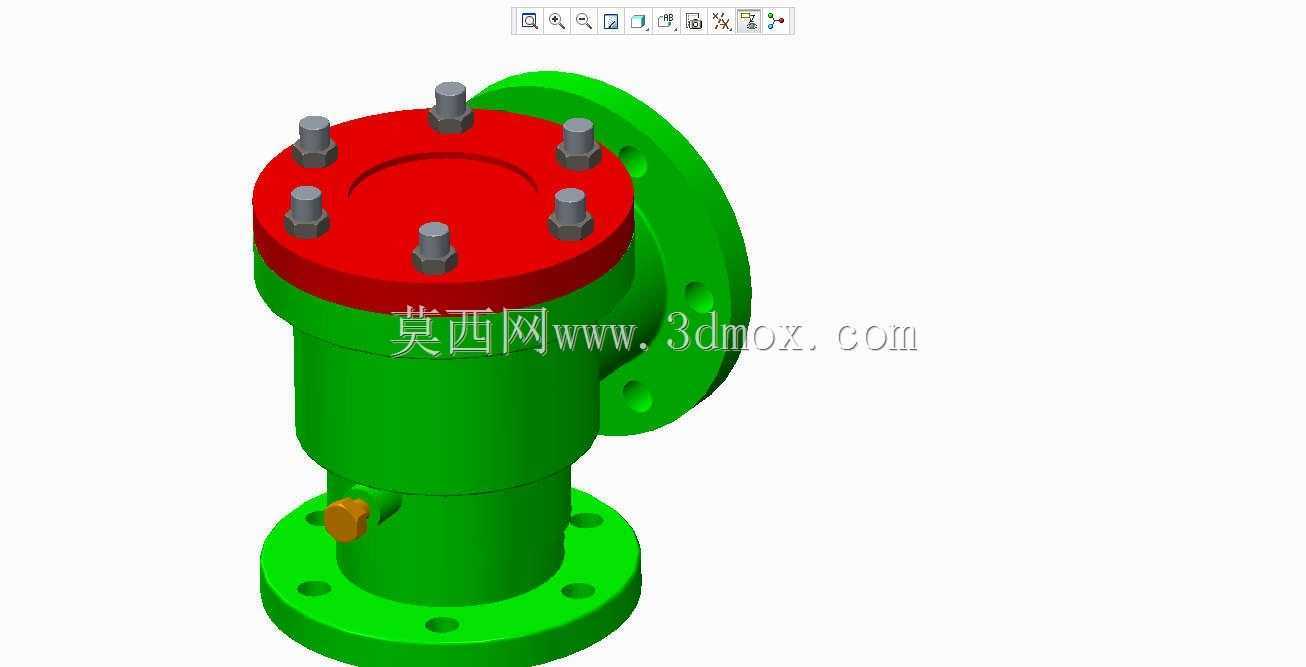

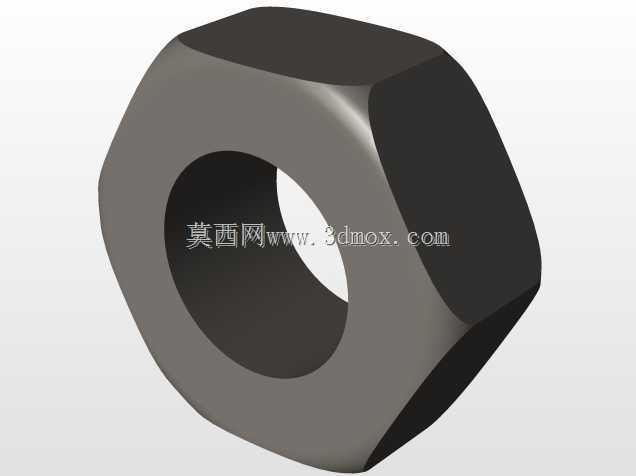

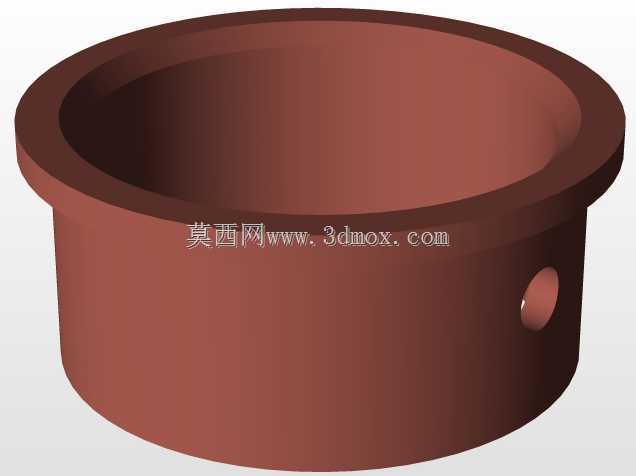

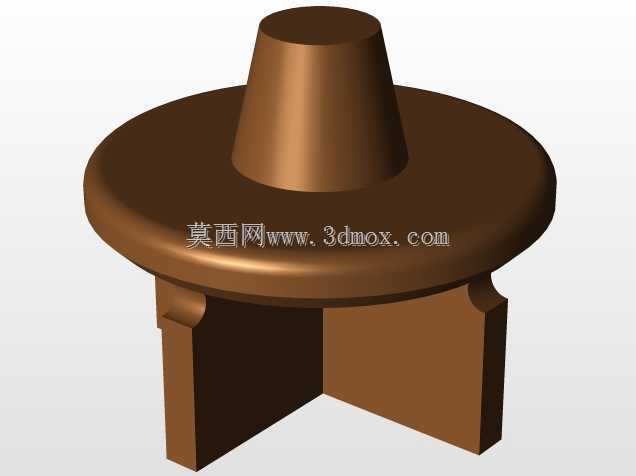

　　反向安装会直接导致阀件功能失效。顶部阀盖采用六根内六角螺栓与阀体紧固连接，阀盖与阀体的结合面预留密封槽位，可适配缠绕式垫片或金属包覆垫片，满足不同压力、温度工况下的静密封要求，日常检修时只需拆卸顶部螺栓即可取出内部阀瓣、密封座等易损件，无需将整个阀体从管路上拆下，大幅降低后期维护工作量。阀体侧面预留的小口径接头，可作为泄放口或者压力表取压口使用，方便现场运维时排空阀腔积液、监测阀前压力。内部阀瓣采用升降式导向结构，阀瓣沿阀体内置的导向轴做轴向升降动作，相比旋启式止回阀，这种结构的密封面贴合更稳定，关闭时的水锤冲击更小，适合中低压、介质流速相对平稳的管路场景。设计时充分考虑了安装边界尺寸，阀体的法兰外径、螺栓孔中心距、

　　结构长度均匹配常用工业管路的安装尺寸规范，可直接替换同规格的老旧角式止回阀，无需改动现有管路布局。阀体外壁做了均匀的壁厚过渡设计，在流道转弯处做了圆弧倒角处理，减少介质流动时的局部阻力，降低流道内的湍流损耗，同时避免应力集中导致的阀体受压开裂问题。
