带杠杆手动操作结构的弹簧加载压力阀

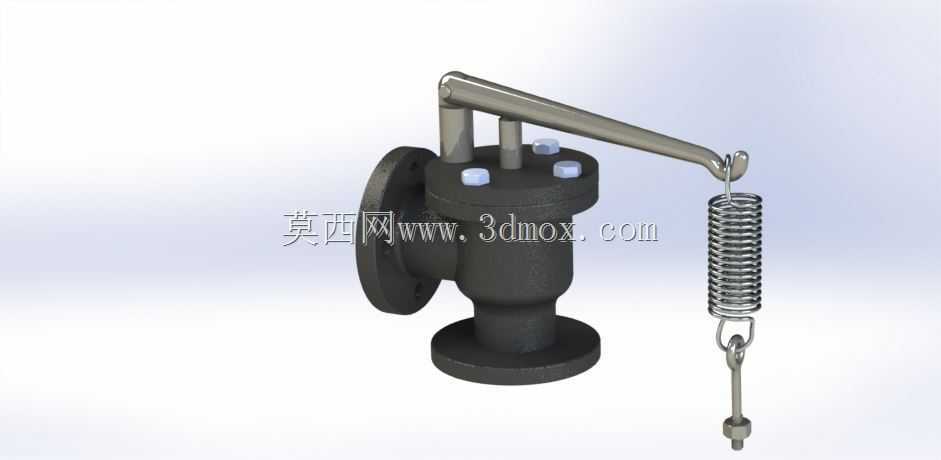

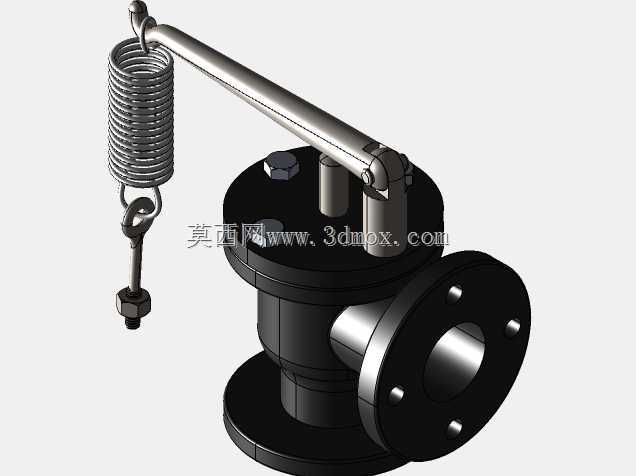

　　这款弹簧加载压力阀主要应用于低压工业管路、小型压力容器、试验台架的压力过载防护场景，在蒸汽管路、给排水支路、小型气动系统中都能见到这类结构的身影，核心作用是在管路内部压力超过设定阈值时，自动开启泄压通道，避免管路或容器因超压出现破裂、密封失效等故障，同时附带的杠杆结构可支持手动强制开启泄压，满足设备调试、定期校验、紧急卸荷的操作需求。从结构设计逻辑来看，阀体采用直角式流道布局，侧向法兰作为介质入口，底部法兰作为泄压出口，这种布局能在有限安装空间内完成管路转向与泄压功能的集成，无需额外配置弯头管件，减少管路连接点的泄漏风险。阀盖部分设置了三处均布的紧固螺柱，配合顶部压盖实现阀腔内部密封件的均匀压紧，

　　避免因压紧力偏斜导致的密封面渗漏问题。杠杆组件通过铰接支座固定在阀盖顶部，铰接点的位置经过力矩匹配设计，操作人员仅需施加较小的下压力，即可克服弹簧预紧力带动阀瓣开启，手动操作力矩控制在单人徒手操作的合理范围内，无需额外配备辅助加力工具。弹簧采用圆柱螺旋压缩结构，上端挂接在杠杆端部的挂钩结构上，下端通过拉杆与阀瓣组件连接，通过调整拉杆的有效长度即可改变弹簧的预压缩量，从而适配不同的泄压压力设定值，调整过程无需拆解阀体整体结构，现场调试便捷性较好。安装边界方面，侧向法兰与底部法兰均采用标准法兰连接尺寸，可直接匹配同公称通径的标准管路法兰，安装时需保证阀体垂直布置，杠杆摆动范围内无其他设备或管线遮挡，预留出至少杠杆长度1.2倍的操作空间，

　　避免手动操作时出现干涉。阀瓣密封面采用平面密封结构，密封副配合精度经过匹配设计，在正常工作压力下可实现零泄漏，当介质压力超过弹簧预紧力时，阀瓣沿阀杆轴线方向向上抬起，介质从侧向入口进入阀腔后，经底部出口快速排出，压力回落至设定值以下时，弹簧力带动阀瓣回位，重新切断泄压通道，整个动作过程无需外部动力源介入，依靠介质自身压力与弹簧力的平衡即可自动完成。
