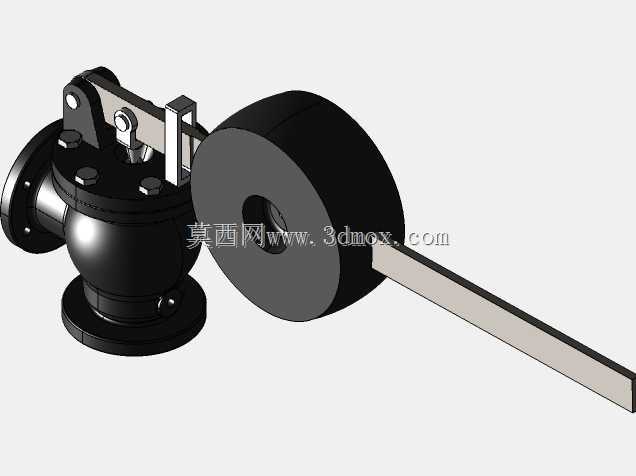

杠杆式重锤载荷压力泄放安全阀结构

　　在承压类工业系统的压力防护环节，杠杆式安全阀是依靠纯机械结构实现超压泄放的经典防护部件，常应用在蒸汽锅炉、承压储罐、工业压力管路这类不允许压力超出设定阈值的场景中，相比弹簧式安全阀，它的泄放压力整定更直观，长期运行下载荷衰减幅度更小，适合对压力整定稳定性要求较高的中低压工况。这款安全阀的核心工作逻辑是通过杠杆端部的重锤重力，经杠杆力矩放大后传递到阀瓣位置，将阀瓣紧紧压合在阀座密封面上，当系统内部介质压力升高，对阀瓣产生的向上推力超过重锤经杠杆换算后的压紧力时，阀瓣会被顶起，介质从阀侧的泄放通道排出，待系统压力回落至安全阈值后，阀瓣在重锤力矩作用下重新回落密封，阻止介质继续外泄，整个动作过程无需外接电源或辅助气源，

　　完全依靠机械力平衡实现自动启闭，可靠性极强。从结构设计层面看，阀身采用下进侧出的流通结构，底部法兰为介质入口，与承压设备的接口直接对接，侧方法兰为泄放出口，可外接泄压导流管路，避免泄放的高温高压介质伤及周边操作人员或设备。杠杆的支点设置在阀盖顶部的铰接支座上，铰接位置采用销轴配合耐磨衬套的结构，减少长期动作带来的磨损，保证力矩传递的精度，避免因铰接卡涩导致阀门拒动或提前开启。重锤采用圆盘式实心结构，可沿杠杆杆身调整固定位置，通过改变力臂长度实现整定压力的线性调整，调整完成后通过锁紧螺栓将重锤位置固定，防止运行过程中重锤移位导致整定压力偏移。阀瓣与阀座的密封面采用堆焊硬质合金的设计，可耐受高速介质冲刷与频繁启闭带来的磨损，

　　密封面的锥度经过匹配研磨，保证回座后的密封性能，避免正常运行时出现介质内漏。设计过程中需要重点核算杠杆的刚度与强度，避免重锤加载后杠杆出现挠曲变形，导致阀瓣受力不均出现密封偏斜，同时要预留足够的杠杆行程，保证阀瓣开启时能达到额定泄放面积，满足系统最大泄放量要求。安装边界上，底部入口法兰与侧方出口法兰的连接尺寸符合对应压力等级的管路法兰标准，阀顶的杠杆机构需要预留足够的水平安装空间，不能在杠杆上额外加载重物或搭设其他构件，避免影响阀门正常的压力整定与动作，安装时需保证阀身处于垂直状态，避免倾斜导致阀瓣卡涩、力矩传递失准。日常运维中可通过重锤位置直接核对整定压力值，无需拆解阀身即可完成压力校验，相比其他结构的安全阀，运维操作更简便，动作过程直观可见，故障排查难度更低。
