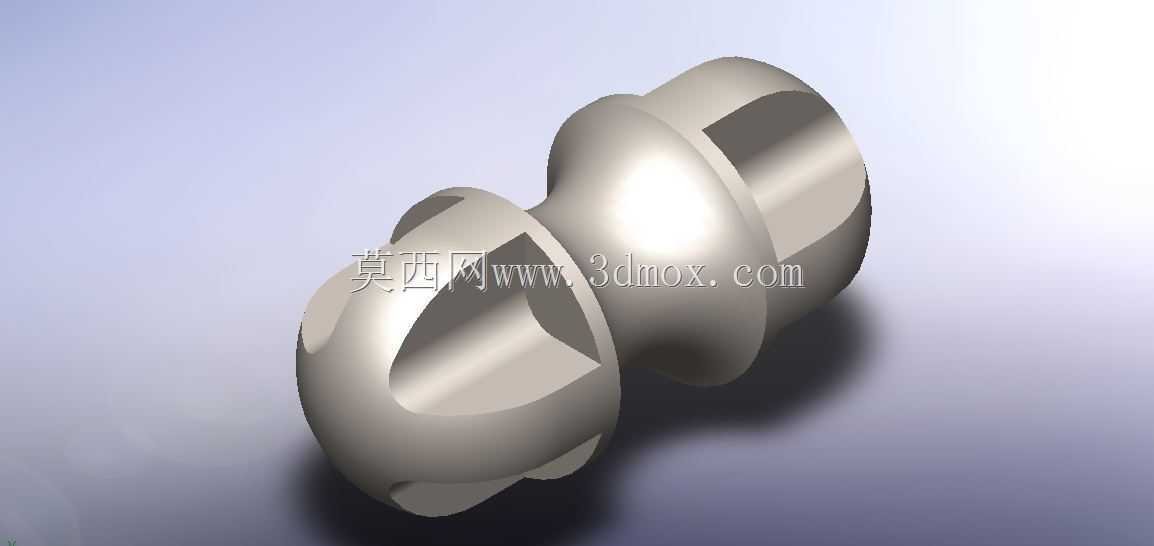

带内槽双圆弧端金属连接接头结构

　　这类带内槽的双圆弧端金属接头，常应用在中低压流体管路、快拆式工装夹具定位、小型气动执行机构的传动连接场景中，两端的圆弧球面结构可以在安装时自适应一定角度的装配偏差，避免硬对接造成的接触面应力集中，在有小幅振动的设备工位上，这类结构能抵消部分径向窜动带来的连接松脱风险。从结构设计逻辑来看，中间收窄的鼓形腰段并非单纯做减重处理，该段的曲面过渡是经过应力校核的，当接头承受轴向拉压载荷时，腰段的圆弧过渡可以将应力均匀分散到两端的连接部位，不会在直角台阶处形成应力断裂隐患，两端加工的内槽是用于配合卡簧、定位销或者快装卡扣的，安装时不需要额外做螺纹旋转，只需要将端头插入对应接口，卡件卡入内槽即可完成轴向固定，装配效率比传统螺纹接头高40%以上，

　　适合批量装配的生产线工位使用。从安装边界来看，这类接头的最大外轮廓直径集中在两端的圆弧端头位置，中间腰段的直径比端头小15%-20%，安装时对应的接口内孔只需要匹配端头直径即可，腰段位置不需要额外预留避让空间，能有效压缩管路或者传动机构的整体安装尺寸，在空间紧凑的小型设备内部布局时优势明显。端头的圆弧面粗糙度要求控制在Ra1.6以内，保证和对接座的球面接触时密封性能或者定位精度达标，内槽的加工深度需要严格控制在壁厚的1/3以内，避免开槽过深降低端头的结构强度，在实际选型应用中，这类接头可以根据使用场景选用不锈钢、碳钢或者铝合金材质，不锈钢材质适配有腐蚀介质的流体管路，碳钢材质适配普通工装定位场景，

　　铝合金材质则用于对自重有要求的轻量化气动设备上。需要注意的是，这类接头不适合传递大扭矩的传动场景，因为两端的内槽卡接结构抗扭转能力有限，主要承受轴向的拉压载荷以及小幅的角度偏摆补偿，在有大扭矩传递需求的工位，需要额外增加防转销结构来配合使用，避免卡接部位受扭转力出现剪切断裂。日常维护中，只需要定期检查端头圆弧面的磨损情况以及内槽的卡件松紧度即可，不需要做额外的润滑保养，结构本身没有易损的活动部件，使用寿命远高于带密封件的快插接头。
