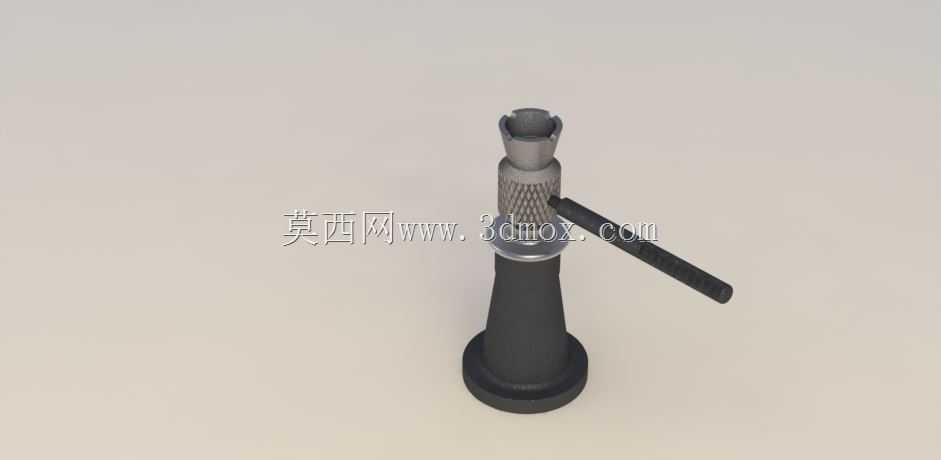

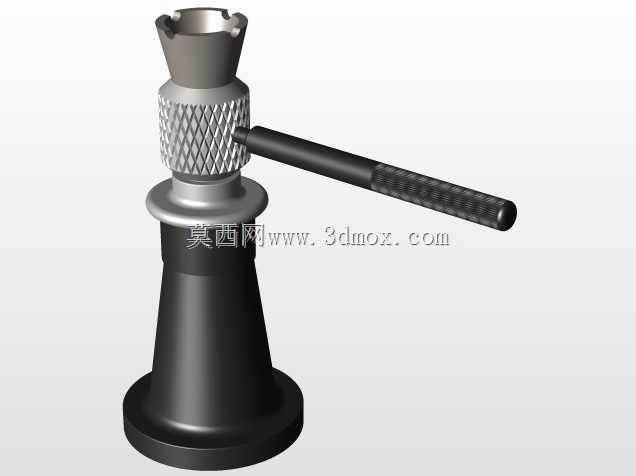

带侧柄滚花调节式立式螺旋顶升支撑构件

　　该构件主要应用于工装夹具定位、小型设备调平、轻载工位顶升场景，在机加工工位的工件辅助支撑、装配线的工装高度微调、检测平台的样件固定环节都能适配，可承受垂直方向的稳定静载荷，侧置操作杆的设计让操作人员无需额外工具即可完成高度调节，在狭窄操作空间内也能顺利完成锁紧与松脱动作。构件底部采用锥形扩面底座设计，接触面积从底座上端向下逐步增大，放置在平台表面时可获得更稳定的支撑力矩，避免受侧向力时出现倾覆问题，底座与中间调节段之间设置限位凸台，可限制调节螺杆的最大伸出行程，防止过度旋出导致螺纹脱扣失效。中间操作段采用网纹滚花结构，当侧置手柄操作空间受限时，操作人员可直接握持滚花段转动调节构件高度，滚花纹路的深度与间距经过适配，

　　戴防滑劳保手套操作时也能获得足够摩擦力，不会出现打滑脱手的情况。侧置操作杆表面设置防滑纹理，杆体与调节主体采用过盈配合连接，无需额外紧固件即可传递足够扭矩，杆体长度经过力矩匹配，常规成年男性单手操作即可输出足够锁紧力，无需借助加力杆，避免锁紧力过大导致螺纹变形。顶部支撑端采用带缺口的杯状结构，可适配不同形状的被支撑件底部，缺口设计可避让被支撑件底部的小尺寸凸台或定位销，让支撑端面与被支撑件完全贴合，避免点接触导致的应力集中或支撑不稳问题。整体结构采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，调节到指定高度后不会因受载出现自行回落，螺纹段预留足够的调节行程，可覆盖同类型工位常见的高度差调节需求，各部件的同轴度公差控制在合理范围，升降过程中不会出现卡滞或偏摆问题，安装时无需额外固定结构，直接放置在平整支撑面即可使用，也可根据需求在底座预留安装孔位实现螺栓固定，适配不同的工位安装条件。
