带定位槽异形安装基座结构设计

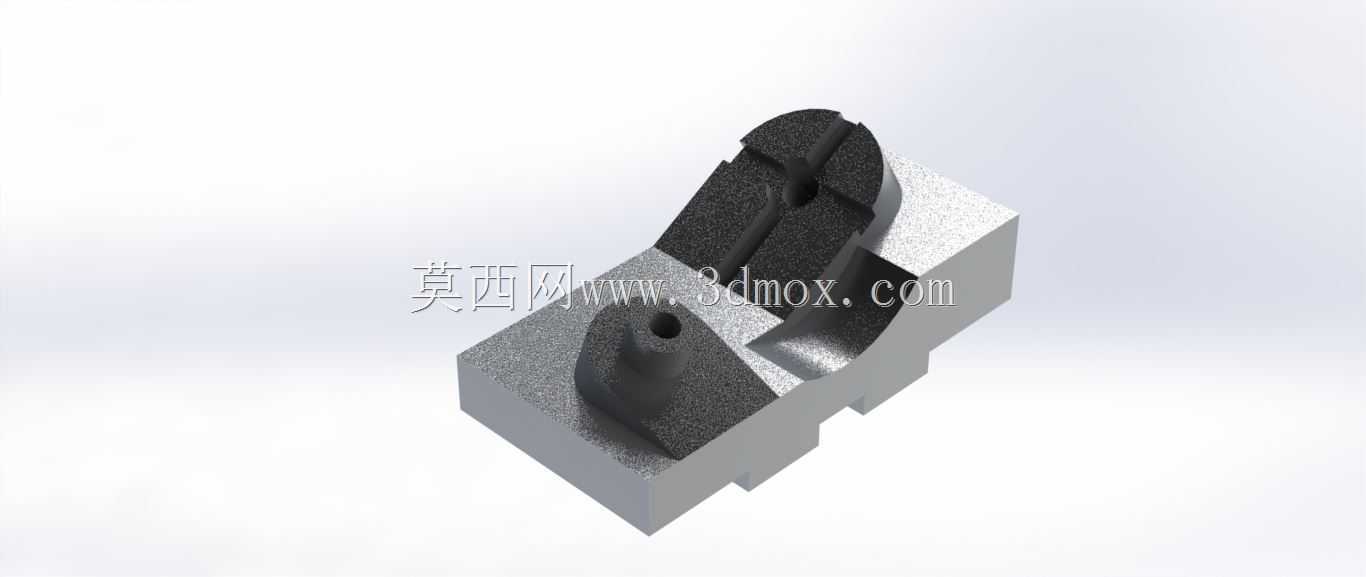

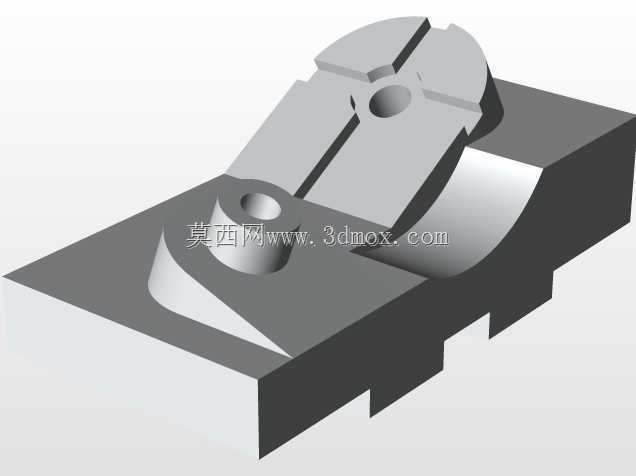

　　该异形安装基座主要应用于工装夹具定位、小型功能模组承载场景，常见于自动化生产线的工位定位单元、检测设备的工件承载工位，承担上部功能件的定位支撑与载荷传递作用。基座主体采用方块式基体设计，下部预留两处对称的矩形安装卡槽，可直接嵌入型材导轨的T型槽内完成快速定位，安装时无需额外加工适配沉孔，卡槽与导轨的配合间隙控制在0.02mm范围内，可保证基座安装后无横向窜动，适配市面通用的工业铝型材安装规格，安装边界可兼容相邻工位15mm以内的间距排布需求。上部的两处凸起定位结构采用差异化轮廓设计，其中一处为带中心通孔的圆柱凸台，中心通孔可穿过定位销或紧固螺钉，实现上部功能件的轴向定位；另一处为带十字开槽的半圆凸台，

　　十字开槽可适配不同直径的圆柱类工件卡装，开槽的弹性变形量可补偿工件直径的公差波动，卡装后可限制工件的周向转动。基体与上部凸台的过渡位置采用圆弧过渡处理，可避免应力集中导致的受力断裂，在承受上部10kg以内的垂直载荷时，整体变形量可控制在0.01mm以内，满足精密工位的定位精度要求。设计过程中优先考虑了加工工艺性，基体的六个平面均可采用普通铣床一次装夹完成粗加工，上部凸台的轮廓可通过三轴加工中心完成精加工，无需特殊工装夹具即可完成全工序加工，十字开槽的宽度设计为2mm，可采用标准厚度的锯片铣刀直接加工，无需定制特殊刀具，有效控制加工成本。两处凸台的相对位置公差控制在0.015mm以内，可保证上部安装的功能件与下方输送线的位置度匹配，避免出现工位偏移导致的生产故障。基座的侧面为平整直面，可根据实际使用需求加装侧压块或者感应开关安装座，拓展使用场景，整体结构无冗余设计，在保证结构强度的前提下尽可能缩减了整体体积，可在狭小的设备安装空间内完成布置。
