带顶杆的V型定位夹紧工装结构

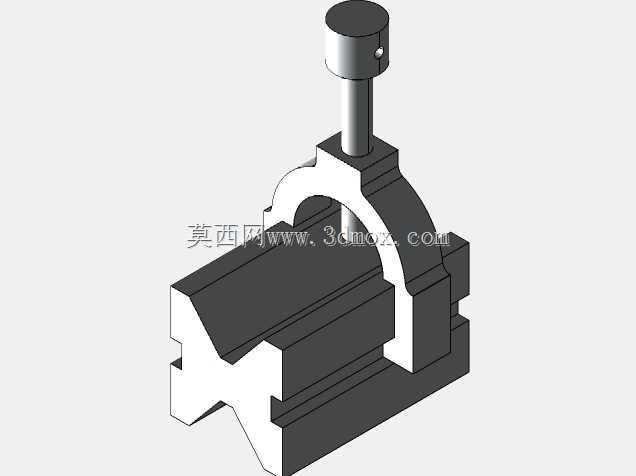

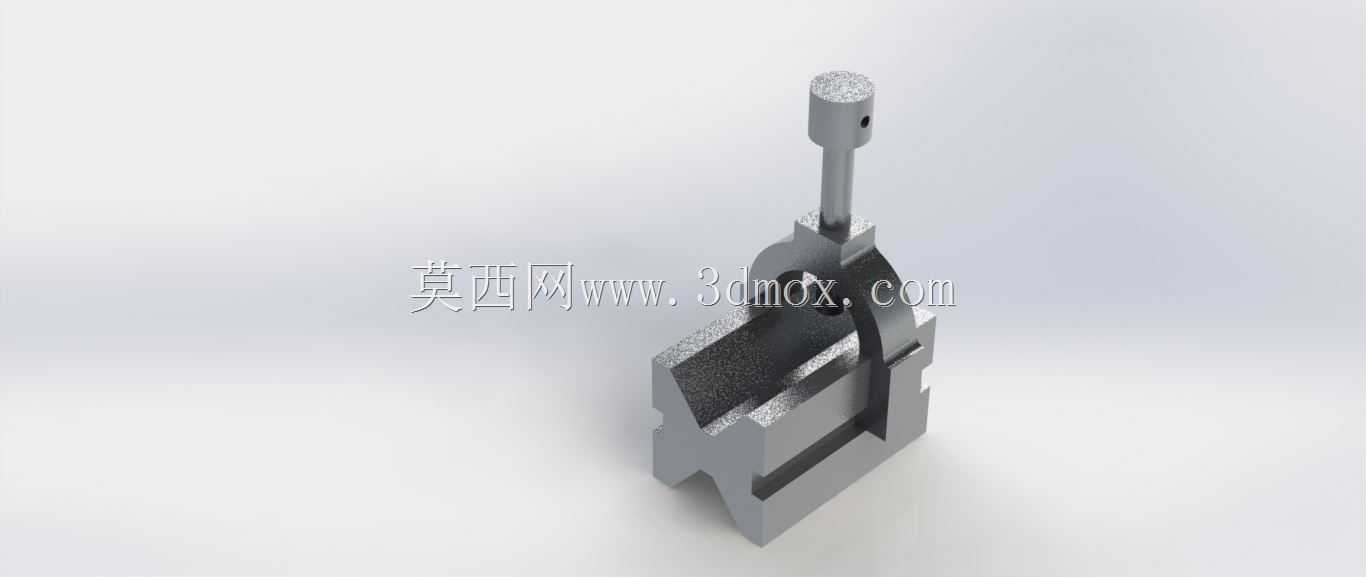

　　该结构属于机加工工位常用的定位夹紧类工装，核心功能是在铣削、磨削、钻削工序中对轴类、小型异型块状工件完成快速定位与夹紧，避免加工过程中工件出现位移、振颤影响加工精度。从结构组成来看，底部采用V型定位槽设计，V型夹角采用行业通用的90度开口，可适配一定直径范围内的圆柱类工件，定位时依靠V型面的两个接触线自动对工件完成中心找正，无需额外调整对中参数，能大幅缩短工件装夹的辅助时间。V型槽基座采用整体式块状结构，侧壁设置有贯通的夹紧容腔，上方配套的圆弧压块可绕销轴完成小角度摆动，压块的圆弧面与工件外轮廓贴合，接触面积大于平口钳的线接触形式，夹紧时不会在工件表面留下明显压痕，也能避免薄壁工件装夹变形。顶部的细长顶杆贯穿压块与基座的导向孔，

　　杆身靠近顶端位置设置有径向销孔，可配套插入限位销控制顶杆的下压行程，顶杆下端与压块上端面接触，当顶杆向下施加压力时，可将压力均匀传递到压块上，实现对工件的均匀夹紧。设计过程中，导向孔与顶杆的配合公差选用H7/g6间隙配合，既保证顶杆上下动作顺畅无卡滞，又能控制径向窜动量在0.02mm以内，避免压块受力偏移导致夹紧力不均。基座底部设置有两个平行的安装定位槽，可直接适配机床工作台上的标准T型槽螺栓安装，安装边界可覆盖多数小型台式钻床、工具铣床的工作台装夹范围，无需额外制作过渡连接板。在实际生产场景中，该类工装可替代普通平口钳完成小尺寸轴类零件的键槽铣削、端面钻孔、径向小孔加工等工序，相比通用夹具，其定位重复精度可控制在0.01mm以内，

　　装夹单个工件的时间可缩短40%左右，尤其适合小批量多品种的机加工车间使用。结构上所有受力部件均采用45号钢调质处理，关键接触面做淬火硬化处理，硬度达到HRC40-45，可承受较大的夹紧力与切削振动，长期使用不会出现接触面凹陷、变形等问题。压块与基座的连接销轴采用过盈配合压入基座销孔，压块可绕销轴自由转动，开合角度可满足最大直径范围内工件的快速取放，无需完全拆卸压块即可完成工件更换。
