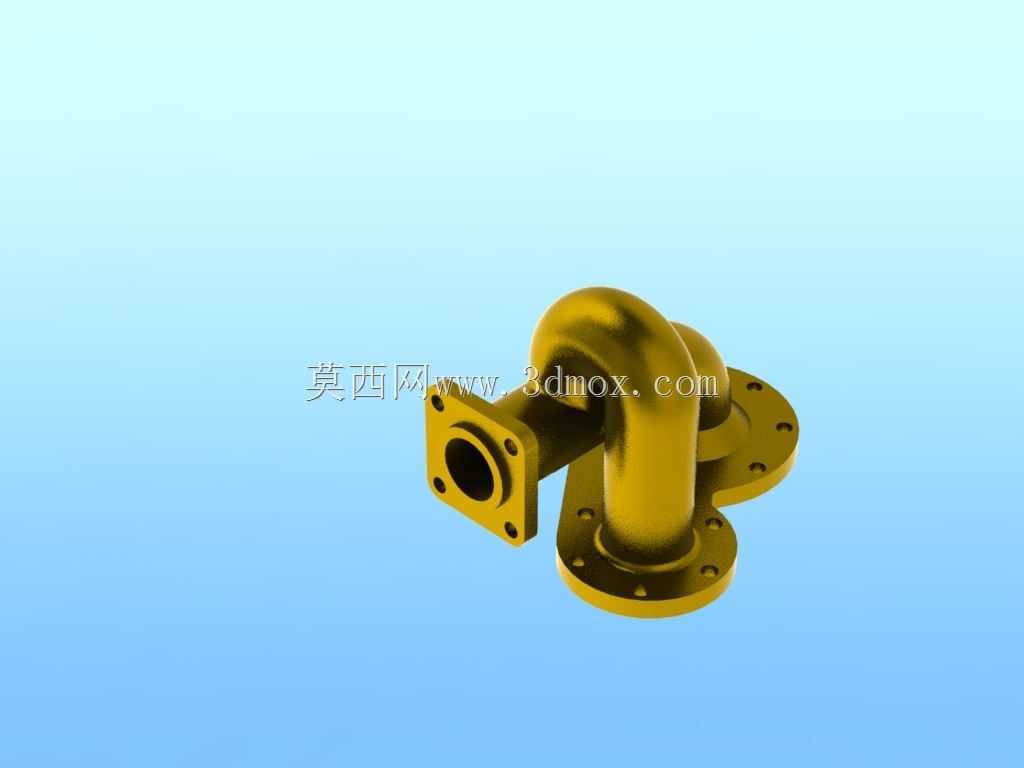

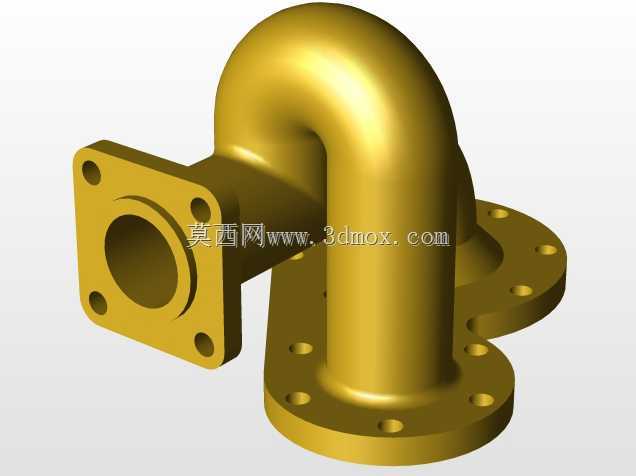

带方形法兰接口的弯型金属管路构件

　　这类带法兰的弯型管路构件，在工业流体输送系统里属于核心连接部件，日常在化工介质输送管网、车间循环水系统、暖通空调管路、小型液压泵站布管场景中都能见到，主要用来改变管路走向，同时通过法兰结构实现和相邻管路、阀件、设备接口的刚性密封连接，避免管路直连带来的布局受限问题。从结构设计来看，构件主体为90度弯转的中空流道，两端分别集成方形法兰盘，法兰盘上预先加工了均匀分布的螺栓过孔，安装时只需对齐对接端的法兰孔位，穿入适配螺栓配合密封垫片压紧，就能完成可靠连接，不需要额外焊接作业，后期拆检维护时拆卸也更便捷，适合需要定期清理管路内部、更换易损密封件的工况。设计这类构件时，首先要匹配系统的公称通径要求，弯管段的曲率半径不能过小，

　　否则会增大流体流经时的局部阻力，造成不必要的压力损失，严重时还会在弯管处形成紊流，加速管壁冲蚀；法兰盘的厚度要根据管路的额定工作压力核算，螺栓孔的中心距、孔径尺寸必须和通用法兰标准保持一致，避免现场安装时出现孔位错位无法对接的问题。安装边界方面，要预留足够的螺栓操作空间，法兰外侧至少要留出能放入扳手、拧紧螺栓的操作距离，弯管的转弯半径范围内不能布置其他管线或设备结构，防止安装时出现干涉。构件的流道内壁做了平滑过渡处理，弯转处没有突兀的台阶或棱角，能减少流体滞留，对于输送含微小固体颗粒的介质时，也能降低颗粒在弯管处堆积堵塞的概率。方形法兰相比同规格的圆形法兰，在紧凑型安装空间里的固定稳定性更好，四个角的螺栓点位能提供更均匀的压紧力，

　　适合在设备侧壁、泵组出口这类安装面为平面、空间局促的位置使用，不会因为法兰轮廓占用额外的横向空间。实际选型搭配时，要根据输送介质的腐蚀性、工作温度匹配对应的材质，常温清水工况可以用普通碳钢做表面防锈处理，有弱腐蚀介质的场景则要更换不锈钢材质，密封垫片也要根据介质特性选择橡胶垫、四氟垫或者金属缠绕垫，保证连接位置在额定压力下不会出现渗漏。
